RVi-1NSI4GP-2S Сетевой PoE коммутатор на 4 порта

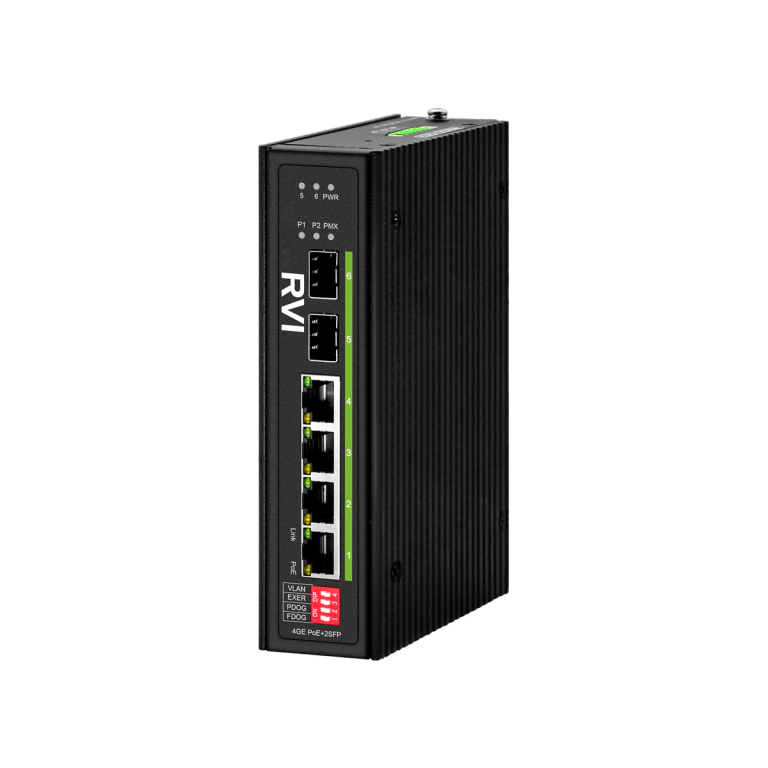

Сетевой PoE‑коммутатор RVi‑1NSI4GP‑2S

Назначение
Неуправляемый промышленный PoE‑коммутатор на 4 порта для построения сетей видеонаблюдения и промышленных сетей. Подходит для объектов с экстремальными условиями эксплуатации: уличные установки, неотапливаемые помещения, производственные цеха и т. д. Позволяет передавать данные и питание по одному кабелю Ethernet (PoE), упрощая монтаж и снижая затраты на инфраструктуру.

Основные характеристики

• тип управления: неуправляемый;
• количество портов: 6 (4 RJ45 + 2 SFP);
• порты доступа (downlink): 4 RJ45 10/100/1000 Мбит/с с поддержкой PoE;
• порты соединения (uplink): 2 независимых SFP‑порта 1000 Мбит/с;
• метод коммутации: Store‑and‑forward (с проверкой пакетов на ошибки перед передачей);
• стандарты Ethernet:
  • IEEE 802.3i (10Base‑T);
  • IEEE 802.3u (100Base‑T Fast Ethernet);
  • IEEE 802.3ab (1000Base‑T Gigabit Ethernet);
  • IEEE 802.3z (1000Base‑X Fiber Gigabit Ethernet);
• автосогласование: скорости передачи и режима дуплекса;
• режимы работы: дуплексный/полудуплексный для скоростей 10/100 Мбит/с;
• автоопределение: MDI/MDIX на всех портах (исключает необходимость кроссовых кабелей).

Поддержка PoE

• стандарты PoE: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt;
• бюджет мощности PoE: 180 Вт;
• максимальная мощность на портах:
  • порт 1: до 90 Вт (поддержка IEEE 802.3af/at/bt);
  • порты 2–4: до 30 Вт (поддержка IEEE 802.3af/at).

Индикаторы состояния

• Power (питание);
• Fiber link (состояние оптических портов);
• PoE (на каждый порт);
• Link/Activity (на каждый порт);
• DC 1 IN и DC 2 IN (состояние блоков питания).

Функции управления (DIP‑переключатель)

• VLAN: изоляция PoE‑портов друг от друга для предотвращения конфликтов и повышения безопасности сети;
• CCTV: увеличение длины линии до 250 метров на определённых портах для систем видеонаблюдения;
• PoE Watchdog: автоматическая перезагрузка зависших устройств, подключённых через PoE‑порты;
• Fiber Watchdog: автоматическая перезагрузка зависшего SFP‑модуля.

Электропитание

• напряжение питания: DC 37–57 В;
• потребляемая мощность: до 185 Вт;
• блоки питания: до двух внешних (в комплект не входят, предусмотрена возможность резервирования).

Защитные функции

• защита от статического электричества: до 8 кВ (воздушный разряд);
• грозозащита: до 6 кВ (стандарт IEC 61000‑4‑5).

Эксплуатационные параметры

• исполнение: индустриальное;
• система вентиляции: пассивная (без вентиляторов);
• диапазон рабочих температур: −40 … +80 °C;
• класс защиты: IP30 (защита от попадания твёрдых тел размером > 1 мм, без защиты от воды);
• габаритные размеры: 156 × 156 × 40 мм (Д × Ш × В);
• вес: 890 г;
• монтаж: на DIN‑рейку или стену.

Производительность

• коммутационная матрица: 12 Гбит/с;
• скорость коммутации пакетов: 8,93 млн пакетов/с;
• размер буфера пакетов: 2,5 МБ;
• поддержка Jumbo‑кадров: до 9 кБайт;
• таблица MAC‑адресов: 2 K (2000 адресов).

Преимущества модели

• высокая мощность PoE (180 Вт) — возможность питания энергоёмких устройств (IP‑камер с обогревом, PTZ‑камер, точек доступа Wi‑Fi);
• гибкость подключения — 4 гигабитных PoE‑порта и 2 оптических SFP‑порта для связи с удалёнными узлами;
• расширенный температурный диапазон (−40 … +80 °C) — работа в экстремальных условиях;
• надёжность — резервирование питания (два блока), пассивное охлаждение, защита от грозы и статики;
• функции Watchdog — автоматическая перезагрузка зависших устройств без ручного вмешательства;
• режим CCTV — увеличение дальности передачи до 250 м для IP‑камер;
• простота развёртывания — неуправляемая модель не требует сложной настройки;
• компактный корпус с возможностью монтажа на DIN‑рейку — удобство интеграции в существующие системы.

Области применения

• системы видеонаблюдения (подключение IP‑камер с PoE);
• промышленные сети автоматизации и контроля;
• распределённые сети с оптическими линиями связи;
• объекты с жёсткими условиями эксплуатации (уличные установки, склады, цеха).

Рекомендации по установке и эксплуатации

1. Выберите место монтажа с учётом диапазона рабочих температур и защиты от прямого попадания воды (класс IP30).
2. При использовании двух блоков питания настройте резервирование для повышения отказоустойчивости.
3. Активируйте режим CCTV на портах, к которым подключены IP‑камеры на большом удалении.
4. Используйте SFP‑модули, совместимые с вашими оптическими линиями.
5. Регулярно проверяйте состояние индикаторов (особенно PoE и Link/Activity) для контроля работы портов.
6. При монтаже на DIN‑рейку обеспечьте достаточную вентиляцию устройства (пассивное охлаждение требует свободного доступа воздуха).
7. Перед включением проверьте правильность подключения кабелей и соответствие напряжения питания (DC 37–57 В).
8. При активации режима VLAN убедитесь, что он соответствует вашей сетевой топологии.

Меры предосторожности

• не превышайте бюджет мощности PoE (180 Вт);
• избегайте подключения устройств, не поддерживающих стандарты IEEE 802.3af/at/bt;
• перед монтажом убедитесь, что температура окружающей среды входит в диапазон −40 … +80 °C;
• при использовании оптических портов соблюдайте правила работы с волоконно‑оптическими линиями;
• не вскрывайте корпус — это может привести к потере гарантии и повреждению компонентов;
• убедитесь, что блоки питания соответствуют требованиям по напряжению (DC 37–57 В) и мощности (до 185 Вт).
