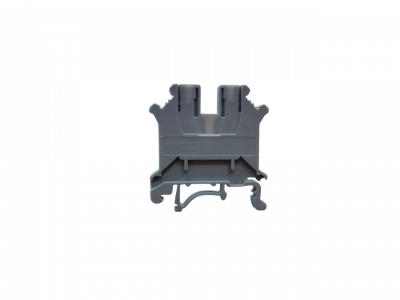

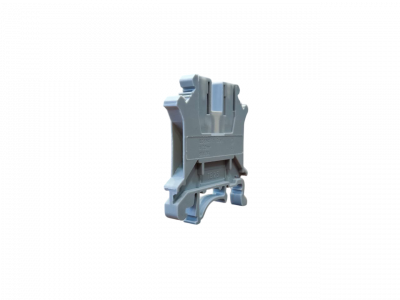

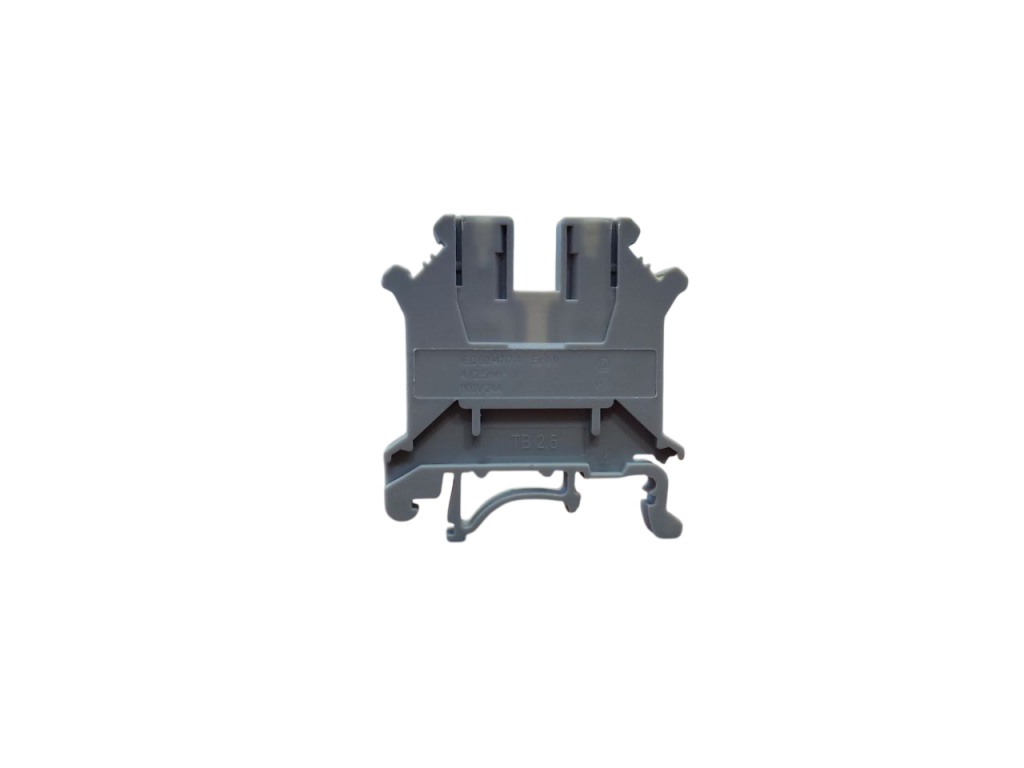

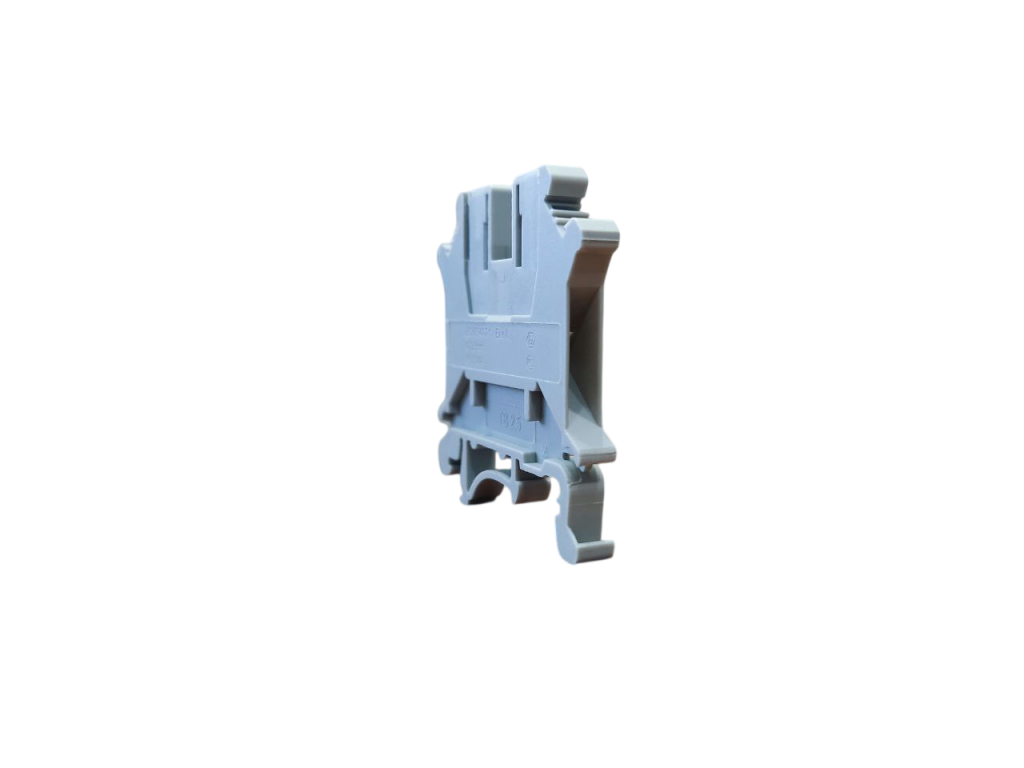

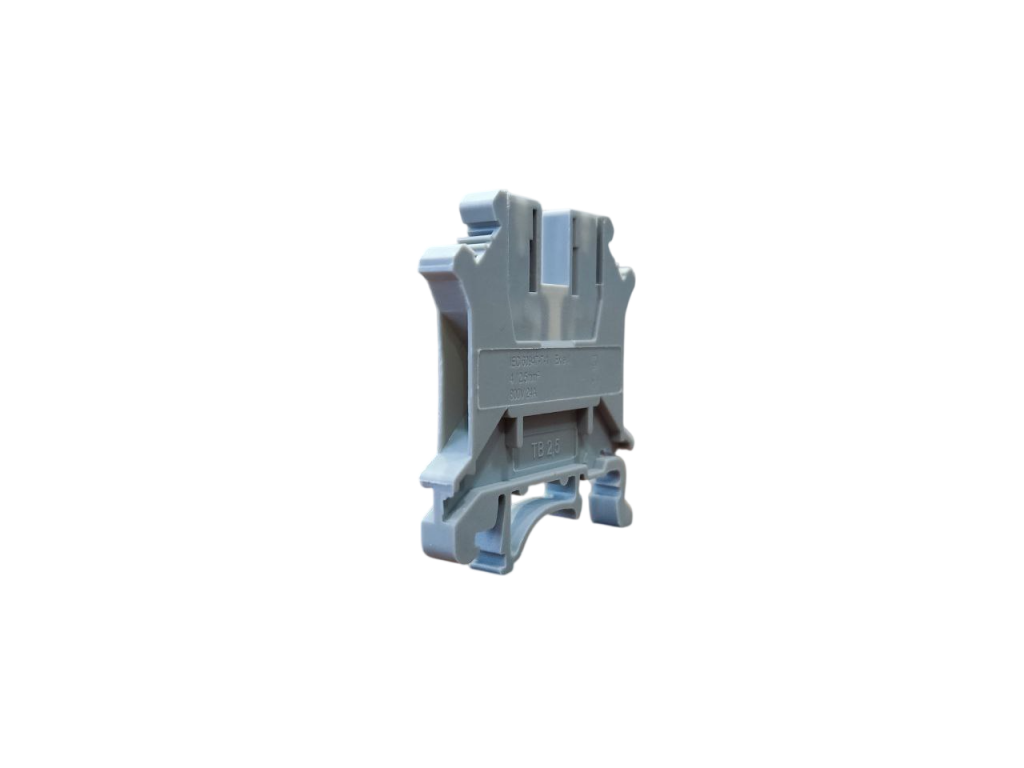

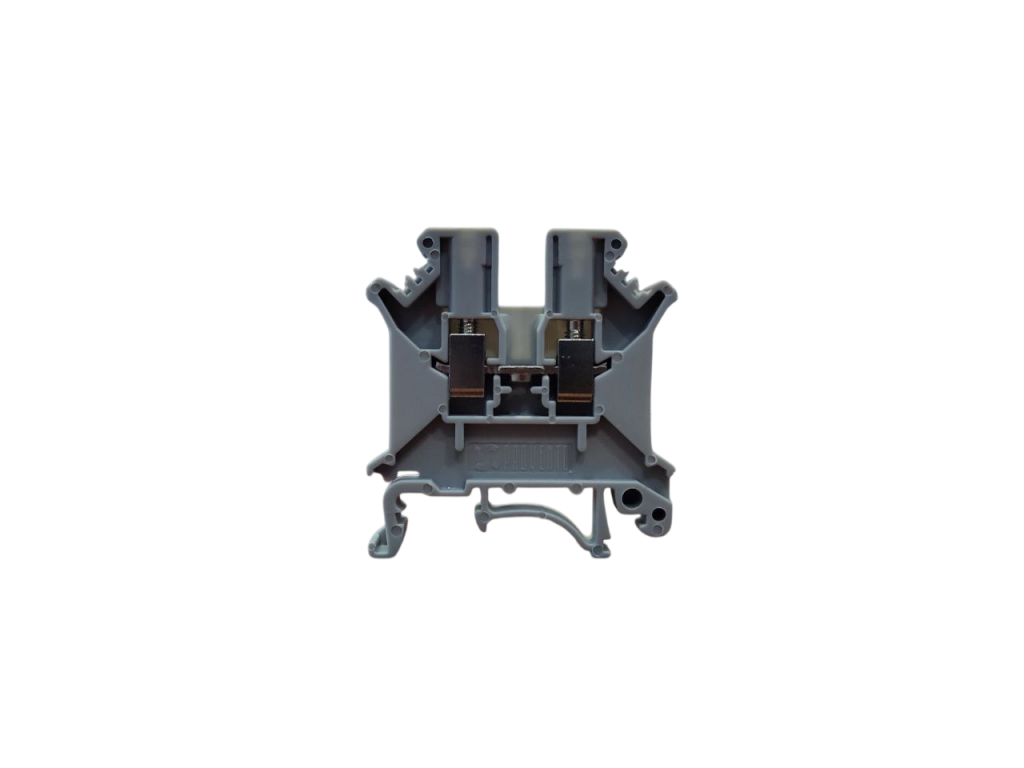

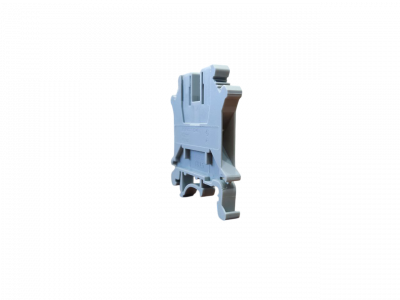

Клемма 2‑проводная проходная на DIN‑рейку TB 2.5 Provento

Назначение

Проходная винтовая клемма предназначена для надёжного соединения проводников в электрических цепях. Применяется при монтаже:

• распределительных щитов;
• систем автоматизации и управления;
• силовых и сигнальных линий в промышленных и бытовых установках;
• модульного электрооборудования на DIN‑рейках.

Обеспечивает газонепроницаемое, долговечное соединение с высокой прижимной силой. Подходит для одножильных и многожильных проводников без предварительной подготовки.

Ключевые особенности

• Винтовой зажим — защищает от самораскручивания, не требует периодической протяжки.
• Универсальное крепление — совместима с DIN‑рейками типов Omega и G.
• Многопроводное подключение — к одному контакту можно подсоединить несколько проводников.
• Коррозионная стойкость — токоведущие элементы из медного сплава устойчивы к окислению.
• Пожаробезопасность — корпус из полиамида PA 6.6 соответствует классу воспламеняемости UL 94 V0.
• Открытая боковая стенка — упрощает визуальный контроль подключения и обслуживание.
• Применимость во взрывоопасных зонах — соответствует требованиям для опасных производств.

Технические характеристики

• Тип: клемма проходная винтовая;
• Количество точек подключения: 2;
• Количество ярусов: 1;
• Материал корпуса: PA 6.6 (полиамид);
• Материал токоведущей шины: медный сплав (95 % меди);
• Материал зажимной клетки: медный сплав (65 % меди);
• Тип зажимной клетки: литая;
• Крепление на DIN‑рейку: Omega, G;
• Сечение жёсткого проводника: 0,25–4 мм2;
• Сечение гибкого проводника: 0,25–2,5 мм2;
• Тип подключения: винтовые зажимы;
• Номинальное напряжение: 800 В;
• Номинальный ток: 24 А;
• Максимальный ток: 32 А;
• Импульсное напряжение: 8 кВ;
• Длина зачистки изоляции: 8 мм;
• Диаметр резьбы винтов: 3 мм;
• Цвет: серый;
• Класс воспламеняемости (UL 94): V0;
• Боковая стенка: открыта;
• Рабочая температура: от −60 до +130 °C.

Преимущества

1. Надёжность соединения — высокая прижимная сила винтового зажима обеспечивает газонепроницаемость и долговечность контакта.
2. Универсальность — подходит для жёстких и гибких проводников разного сечения.
3. Простота монтажа — цилиндрическое углубление под винт служит направляющей для отвёртки, ускоряя установку.
4. Безопасность — негорючий корпус и защита от самораскручивания повышают электробезопасность.
5. Гибкость компоновки — возможность объединения клемм перемычками (винтовыми или гребенчатыми) для создания сложных схем.
6. Долговечность — медные токоведущие части устойчивы к коррозии и износу.
7. Совместимость — универсальные крепления и маркировка упрощают интеграцию в разные системы.

Область применения

• сборка распределительных щитов и шкафов;
• монтаж систем автоматизации и диспетчеризации;
• коммутация силовых и контрольных цепей в промышленности;
• организация электрощитового оборудования в жилых и коммерческих объектах;
• подключение датчиков, реле, исполнительных устройств в системах управления;
• эксплуатация во взрывоопасных зонах (при соблюдении нормативов).
