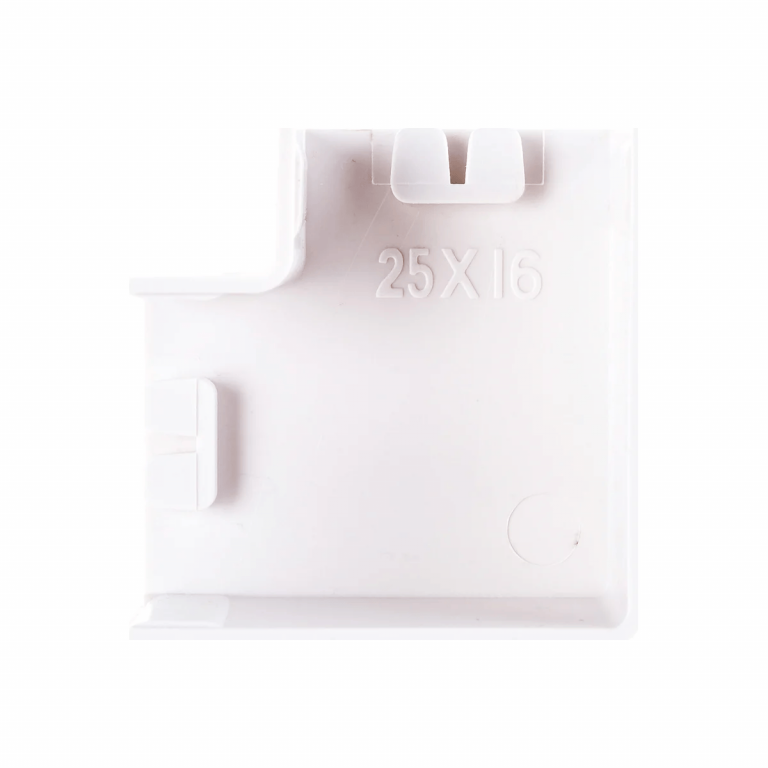

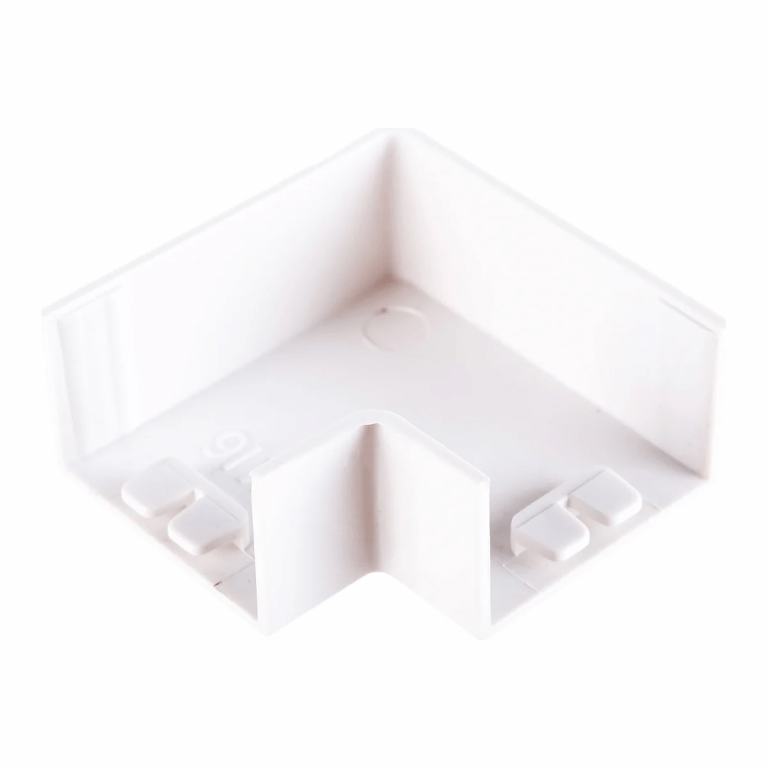

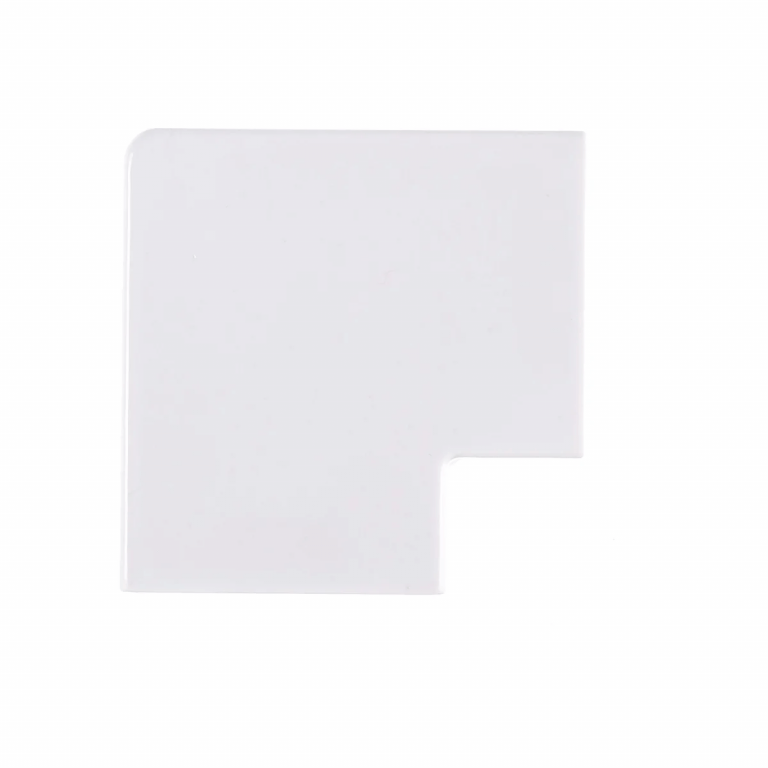

Поворот на 90 градусов Промрукав, 25х16мм (PR08.2842)

Поворот на 90 градусов Промрукав 25×16 (PR08.2842), 4 шт. в упаковке

Аксессуар для соединения кабельных каналов одинакового типоразмера (25×16 мм) под углом 90°. Упрощает монтаж кабельных трасс: компенсирует длину и скрывает неровные срезы, обеспечивая аккуратный внешний вид системы.

Ключевые преимущества

• Удобство монтажа: ускоряет установку кабельных каналов, минимизирует необходимость точной подгонки срезов.

• Эстетика: скрывает дефекты срезов и стыки, создаёт завершённый вид трассы.

• Надёжность соединения: обеспечивает жёсткую фиксацию двух каналов в угловой точке.

• Универсальность: подходит для прямых участков и сложных трасс с поворотами.

• Стойкость к температурным перепадам: диапазон эксплуатации от −40 до +45 ∘C.

• Безопасность: безгалогенный материал — не выделяет токсичных веществ при нагреве.

• Долговечность: пластик устойчив к старению и умеренным механическим нагрузкам.

• Компактные размеры: не увеличивает габариты кабельной трассы.

Основные характеристики

Общие параметры:

• тип: поворот на 90° для кабель‑канала;

• модель: Промрукав PR08.2842;

• количество в упаковке: 4 шт.;

• цвет: белый (RAL 9003);

• климатическое исполнение: УХЛ2.

Размеры:

• ширина кабель‑канала: 25 мм;

• высота кабель‑канала: 16 мм;

• длина аксессуара: 25 мм.

Конструкция:

• количество вводов: 2 шт. (для двух каналов);

• количество отсеков: 1 шт.;

• угол соединения: 90°.

Материалы и защита:

• материал: пластик (без галогенов);

• степень защиты: IP20 (защита от попадания твёрдых тел размером > 12,5 мм, без защиты от влаги).

Эксплуатационные параметры:

• диапазон рабочих температур: от −40 до +45 ∘C;

• диапазон температур монтажа: от −5 до +60 ∘C;

• вес нетто одной детали: 0,02 кг.

Сферы применения

Поворот PR08.2842 используется при монтаже кабельных трасс в различных условиях:

• офисные здания — разводка силовых и слаботочных сетей;

• жилые помещения — скрытая прокладка кабелей (интернет, ТВ, телефония);

• торговые центры и магазины — организация кабельных линий освещения и безопасности;

• промышленные объекты — монтаж трасс в цехах и складах (при отсутствии агрессивных сред);

• административные здания — прокладка информационных и управляющих кабелей;

• системы видеонаблюдения — соединение каналов с камерами и регистраторами;

• охранные и пожарные сигнализации — монтаж шлейфов и линий питания;

• телекоммуникационные сети — укладка кабелей связи и передачи данных;

• бытовые нужды — разводка электропроводки в квартирах, домах, гаражах.

Комплектация и монтаж

Комплектация:

• 4 угла поворота Промрукав PR08.2842 в упаковке;

• инструкция (при наличии).

Необходимые инструменты:

• ножницы или ножовка по пластику (для обрезки кабель‑каналов);

• рулетка или линейка (для разметки);

• уровень (для выравнивания трассы);

• отвёртка или монтажный нож (для фиксации крышек кабель‑каналов).

Способ установки:

1. Подготовьте кабель‑каналы: обрежьте концы ровно, удалите заусенцы.

2. Проверьте соответствие размеров — каналы должны быть 25×16 мм.

3. Установите поворот на 90° в точке изменения направления трассы.

4. Вставьте концы двух кабель‑каналов в соответствующие вводы угла до упора.

5. Убедитесь, что каналы зафиксированы без перекосов и зазоров.

6. При необходимости закрепите кабель‑каналы на поверхности с помощью дюбелей, саморезов или клея.

7. Закройте крышки кабель‑каналов и проверьте плотность их прилегания в зоне соединения.

8. Повторите процесс для остальных точек поворота.

9. После завершения монтажа осмотрите трассу — соединения должны быть ровными, без выступающих элементов.
