Артикул: 9433

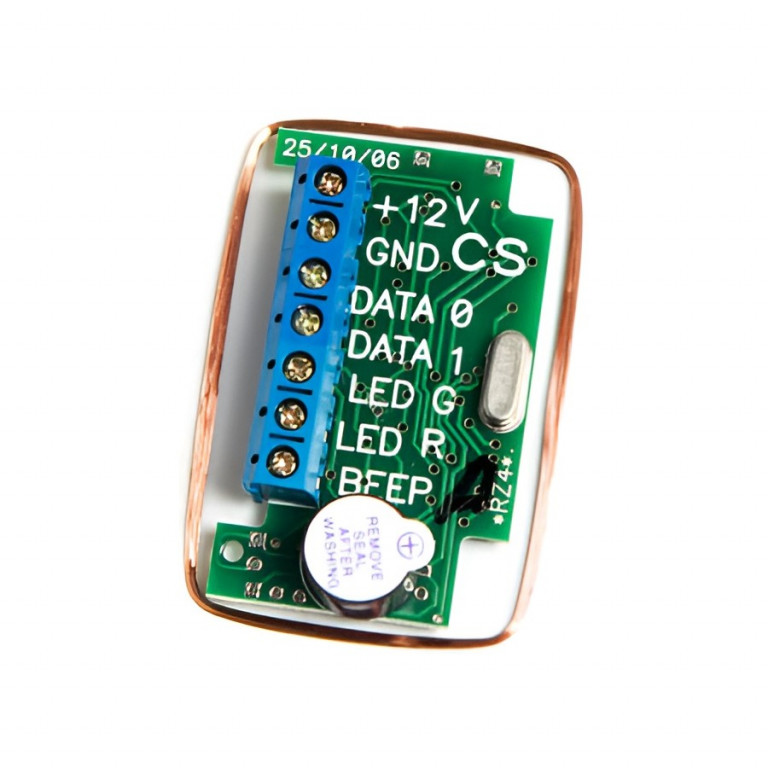

RZ4 IronLogic ODM/OEM модуль RFID-считыватель

RZ4 IronLogic ODM/OEM модуль RFID-считыватель

Производитель: IronLogic
0 отзывов
Рабочая частота: 125 кГц; Чтение идентификаторов: HID ProxCard II, EM-Marine; Дальность чтения: 6-14 см; Напряжение питания: 9 - 24 В постоянного тока; Потребление тока: 35 мA; Световая и звуковая индикация: есть; Внешнее управление светодиодом и звуком; Выходной интерфейс: Wiegand 26, Dallas Touch Memory (эмуляция DS1990A); Максимальная длина линии от считывателя до контроллера: Dallas Touch Memory: не более 15 м, Wiegand: не более 100 м; Рабоча ... я температура: -40°С +50°С; Габаритные размеры (мм): 31х51х14.
Уточнить наличие
Розница 2 000q

ODM/OEM‑модуль RFID‑считывателя RZ4

Назначение
Электронный модуль для интеграции в системы контроля и управления доступом (СКУД). Предназначен для OEM‑производителей и разработчиков, позволяющих встраивать считыватель в собственные корпуса и оборудование.

Основные характеристики

  • рабочая частота: 125 кГц;
  • поддерживаемые идентификаторы: HID ProxCard II, EM‑Marine;
  • дальность чтения: 6–14 см;
  • напряжение питания: 9–24 В постоянного тока;
  • потребление тока: 35 мА;
  • выходной интерфейс: Wiegand 26, Dallas Touch Memory (эмуляция DS1990A);
  • габаритные размеры: 31 × 51 × 14 мм;
  • рабочая температура: –40 … +50 °C.

Функциональные возможности

  • световая и звуковая индикация событий;
  • внешнее управление светодиодом и звуком;
  • гибкость интеграции благодаря двум выходным интерфейсам;
  • компактные размеры для удобного встраивания.

Интерфейсы и подключения

  • Dallas Touch Memory: максимальная длина линии до контроллера — 15 м;
  • Wiegand 26: максимальная длина линии до контроллера — 100 м.

Преимущества

  • низкая стоимость при функциональности;
  • универсальность (поддержка двух популярных стандартов идентификаторов);
  • простота интеграции в OEM‑решения;
  • широкий диапазон питания (9–24 В);
  • надёжность работы в разных температурных условиях;
  • миниатюрность (удобство размещения в ограниченном пространстве).

Области применения

  • встраивание в турникеты и пропускные системы;
  • интеграция в домофоны и терминалы доступа;
  • использование в автоматизированных парковках;
  • применение в охранных системах и контроле доступа на объектах;
  • разработка собственных устройств (например, терминалов идентификации).

Рекомендации по установке

  1. Обеспечить стабильное питание в диапазоне 9–24 В.
  2. При прокладке линий связи соблюдать ограничения по длине:
    • для Dallas Touch Memory — не более 15 м;
    • для Wiegand — не более 100 м.
  3. Проверить работу световой и звуковой индикации после монтажа.
  4. Учитывать рабочую температуру при выборе места установки.
  5. Обеспечить надёжное крепление модуля при встраивании в корпус.

Важные замечания

  • Модуль поставляется без корпуса — требуется дополнительная защита при эксплуатации в агрессивных условиях.
  • Дальность чтения зависит от типа идентификатора и условий окружающей среды.
  • Для корректной работы необходимо соблюдать полярность подключения питания.

Формат считывателя TM
Интерфейс считывателя Wiegand
Тип монтажа считывателя Накладной
Встроенная клавиатура Нет
Всепогодный Нет
Габаритные размеры, мм. 51х31х14
