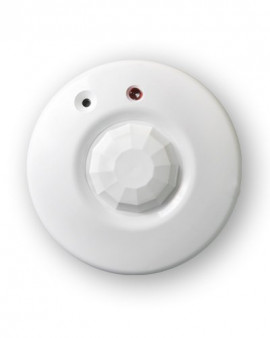

Астра-8 ТЕКО Извещатель охранный объемный совмещенный

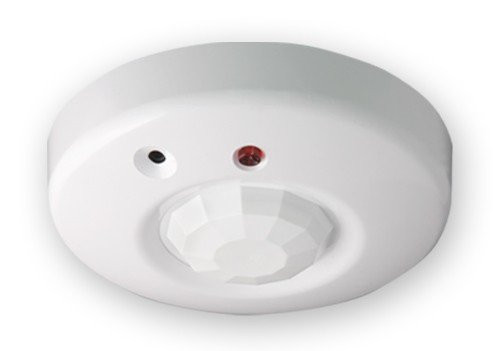

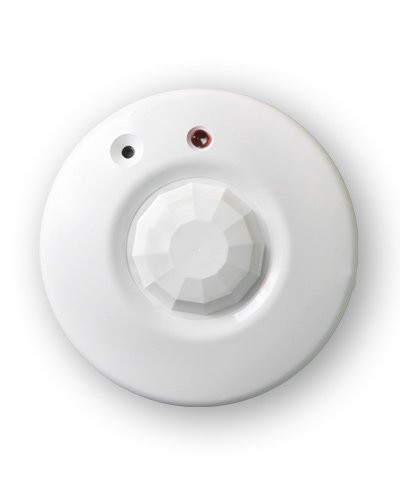

Извещатель охранный объёмный совмещённый «Астра‑8» (ИО 415‑1), ТЕКО

Назначение
Комбинированный охранный извещатель для установки на потолок в закрытых помещениях. Обеспечивает:

• обнаружение проникновения в охраняемый объём (ИК‑канал);
• выявление разрушения остеклённых конструкций (АК‑канал);
• формирование тревожного извещения путём размыкания выходных контактов сигнальных реле.

Основные технические характеристики

• Производитель: ТЕКО;
• Тип: совмещённый (ИК + АК);
• Способ установки: потолочный;
• Рекомендуемая высота установки: 2,4–3,6 м;

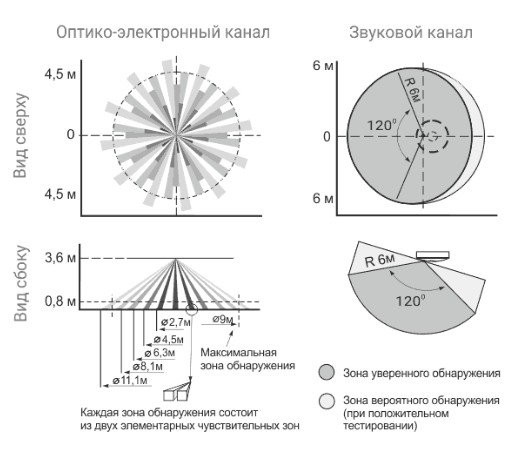

• Диаметр зоны обнаружения (ИК‑канал):
  • при высоте 2,4 м — 6 м;
  • при высоте 3,6 м — 9 м;
• Дальность действия АК‑канала: не менее 6 м;
• Угол обзора ИК‑канала (горизонтальная плоскость): 360∘;
• Напряжение питания: 8–15 В DC;
• Ток потребления (все режимы): не более 21 мА;
• Допустимое напряжение на контактах реле: не более 100 В;
• Допустимый ток через контакты реле: не более 0,08 А;
• Диапазон рабочих температур: от −20 °C до +50 °C;
• Относительная влажность воздуха: до 95 % (при +35 °C, без конденсации влаги);
• Степень защиты оболочки: IP30;
• Габаритные размеры: ∅90 × 31,5 мм;
• Масса: не более 0,07 кг.

Функциональные особенности

• Два независимых канала обнаружения:
  • ИК‑канал (оптико‑электронный):
    1. объёмная круговая зона обнаружения (360∘);
    2. 110 чувствительных элементов;
    3. устойчивость к внешней засветке до 6500 лк;
    4. дискретная регулировка чувствительности;
  • АК‑канал (акустический):
    1. реагирует на звук разрушения стекла;
    2. поддерживает различные типы стёкол (см. ниже).
  • Микропроцессорный анализ сигнала: снижает вероятность ложных срабатываний;
  • Режим «память тревоги»: фиксирует факт срабатывания до сброса;
  • Тестирование АК‑канала: возможность проверки работоспособности звукового датчика;
  • Контроль вскрытия корпуса: сигнализация при попытке несанкционированного доступа;
  • Контроль напряжения питания: мониторинг стабильности электропитания;
  • Отдельные релейные выходы: для каждого канала (РЕЛЕ‑ИК и РЕЛЕ‑АК).

Поддерживаемые типы стёкол

АК‑канал обнаруживает разрушение:

• обычных и защищённых полимерной плёнкой (толщина 2,5–8 мм);
• армированных (толщина 5,5–6 мм);
• узорчатых (толщина 4–7 мм);
• многослойных строительных (толщина 6–8 мм);
• закалённых (толщина 4–6 мм).

Требования к размерам стёкол:

• площадь не менее 0,1 м²;
• длина одной из сторон не менее 0,3 м.

Область применения

Используется в системах охранной сигнализации на объектах:

• офисных и административных зданиях;
• торговых центрах и магазинах (охрана витрин, стеклянных перегородок);
• складах и хранилищах с остеклёнными конструкциями;
• музеях и галереях (защита экспонатов за стеклом);
• объектах с повышенными требованиями к комплексной охране (проникновение + разрушение стекла).

Преимущества

• Универсальность: два канала в одном корпусе снижают затраты на оборудование и монтаж;
• Надёжность: микропроцессорная обработка и защита от засветки повышают достоверность обнаружения;
• Гибкость настройки: регулировка чувствительности ИК‑канала и тестирование АК‑канала;
• Компактность: малые габариты (∅90 × 31,5 мм) упрощают интеграцию в интерьер;
• Стабильность работы: широкий температурный диапазон (−20…+50 °C) и влагостойкость (95 % при +35 °C);
• Безопасность: контроль вскрытия корпуса и напряжения питания предотвращают саботаж.

Важные замечания

• перед установкой проверьте соответствие высоты потолка диапазону 2,4–3,6 м;
• убедитесь в отсутствии препятствий в зоне обнаружения ИК‑канала (мебель, шторы, подвесные конструкции);
• при монтаже ориентируйте АК‑канал на охраняемые стёкла с учётом дальности 6 м;
• после установки проведите тестирование обоих каналов (режим «память тревоги» и тестирование АК);
• регулярно проверяйте состояние реле и контактов для надёжной передачи тревожных сигналов;
• избегайте мест с интенсивными акустическими помехами (громкие динамики, вентиляционные системы), которые могут влиять на АК‑канал.
