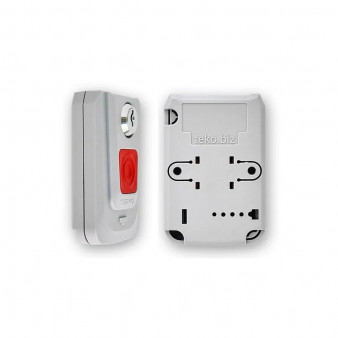

Астра-321 ТЕКО Извещатель охранный ручной точечный электроконтактный

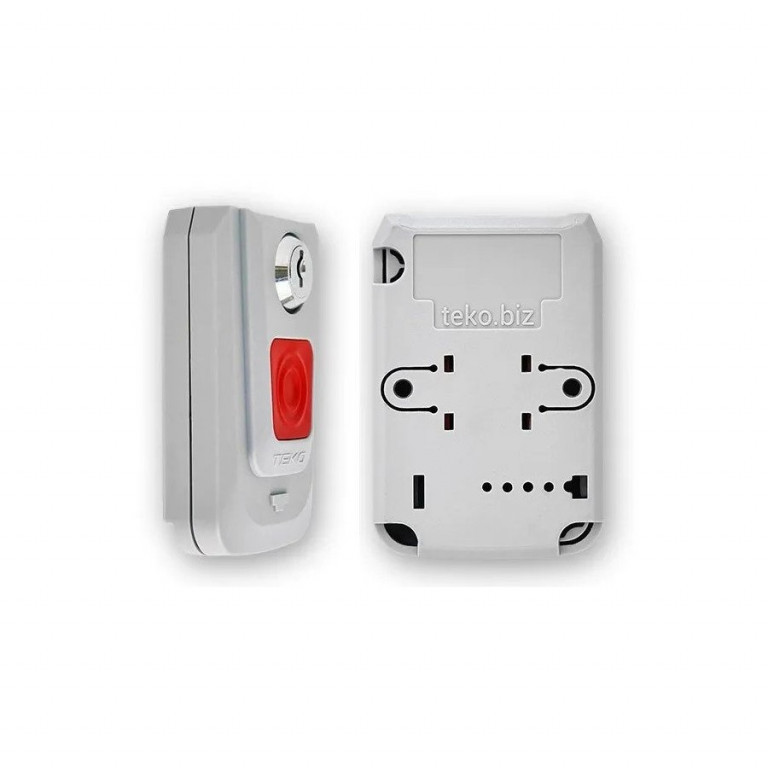

Извещатель охранный ручной точечный электроконтактный «Астра‑321» (ИО 101‑7), ТЕКО

Назначение
Извещатель предназначен для ручного формирования тревожного извещения на приёмно‑контрольный прибор (ПКП) или систему передачи извещений (СПИ). Тревожный сигнал генерируется при нажатии на кнопку; возврат в исходное состояние возможен только с помощью специального ключа, хранящегося у подразделения охраны.

Основные технические характеристики

• Производитель: ТЕКО;
• Тип: ручной точечный электроконтактный извещатель;
• Коммутируемое напряжение (макс.): 30 В;
• Коммутируемый ток (макс.): 50 мА;
• Диапазон рабочих температур: от −30 °C до +50 °C;
• Относительная влажность воздуха: до 95 % (при +25 °C, без конденсации влаги);
• Степень защиты оболочки: IP41 (защита от твёрдых тел ≥ 1 мм и вертикальных капель воды);
• Габаритные размеры: 85 × 57 × 30 мм;
• Масса: не более 0,1 кг;
• Выходные контакты: переключаемые НЗ/НР (нормально‑замкнутые/нормально‑разомкнутые);
• Способ фиксации состояния: механическая блокировка кнопки при нажатии.

Конструктивные и функциональные особенности

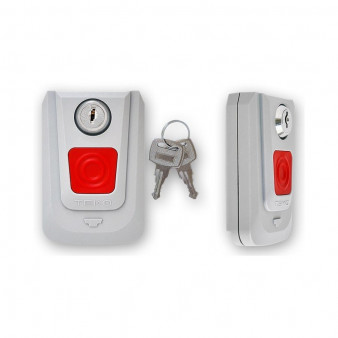

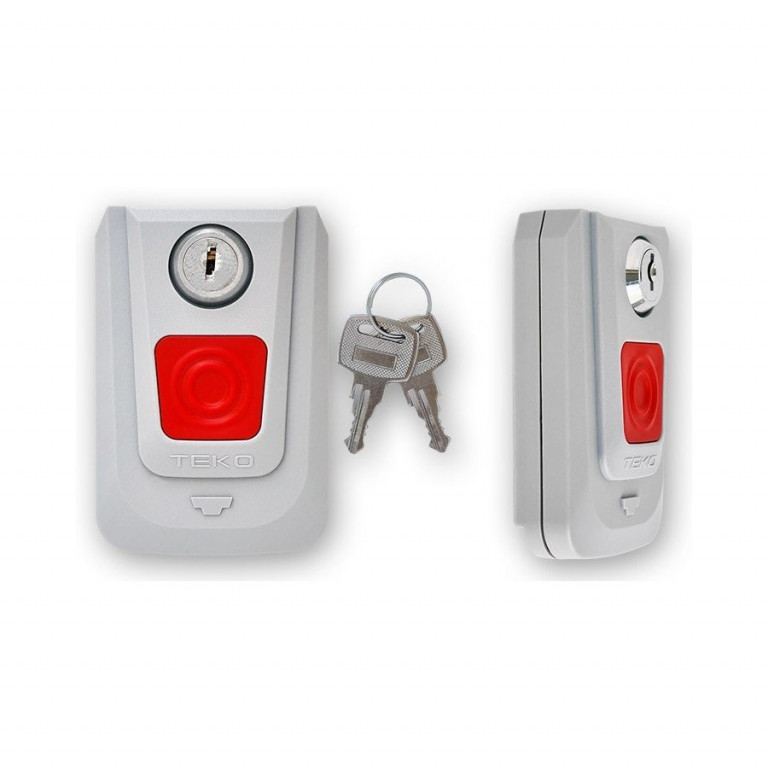

• Металлический замок с ключами: в комплекте 2 индивидуальных ключа, обеспечивающих контроль доступа к разблокировке;
• Фиксация кнопки: после нажатия кнопка остаётся в нажатом положении до поворота ключа в замке — это исключает случайный возврат и гарантирует передачу тревожного сигнала;
• Гибкое подключение: возможность коммутации шлейфа сигнализации как на размыкание (НЗ), так и на замыкание (НР) — выбор режима осуществляется при монтаже;
• Надёжность: металлический корпус и качественные контактные группы обеспечивают стабильную работу в широком температурном диапазоне (−30…+50 °C);
• Простота установки: компактные габариты (85 × 57 × 30 мм) и стандартные клеммы позволяют быстро интегрировать извещатель в существующую систему охраны;
• Защита от несанкционированного сброса: только уполномоченный персонал с ключом может вернуть извещатель в дежурный режим.

Область применения

Используется на объектах, где требуется ручное включение тревоги с гарантированной фиксацией состояния:

• посты охраны и диспетчерские пункты;
• кассы и зоны выдачи ценностей;
• помещения с повышенными требованиями к контролю доступа (банки, ювелирные магазины, склады);
• объекты с круглосуточным дежурством охраны (административные здания, торговые центры);
• зоны экстренного оповещения (эвакуационные выходы, пункты сбора).

Преимущества

• Гарантированная передача тревоги: механическая фиксация кнопки исключает случайный сброс;
• Контроль доступа: ключи хранятся у охраны — только уполномоченные лица могут снять тревогу;
• Универсальность подключения: выбор режима НЗ/НР упрощает интеграцию в разные системы сигнализации;
• Стойкость к условиям среды: защита IP41 и широкий температурный диапазон обеспечивают работу в сложных условиях;
• Компактность: малые габариты позволяют установить извещатель в ограниченном пространстве;
• Долговечность: металлический корпус устойчив к механическим повреждениям и коррозии.

Важные замечания

• перед монтажом проверьте соответствие напряжения и тока шлейфа параметрам извещателя (30 В, 50 мА);
• убедитесь в надёжности крепления корпуса на стене или другой поверхности (используйте винты, подходящие для материала основания);
• при подключении соблюдайте полярность и режим коммутации (НЗ/НР) в соответствии со схемой в документации;
• после установки проведите тестирование: нажмите кнопку, убедитесь в формировании тревоги на ПКП, затем сбросьте состояние ключом;
• регулярно проверяйте состояние контактов и механизма замка — очищайте от пыли и загрязнений;
• храните ключи в недоступном для посторонних месте — это критически важно для безопасности системы;
• избегайте мест с интенсивными вибрациями — они могут повлиять на надёжность фиксации кнопки.
