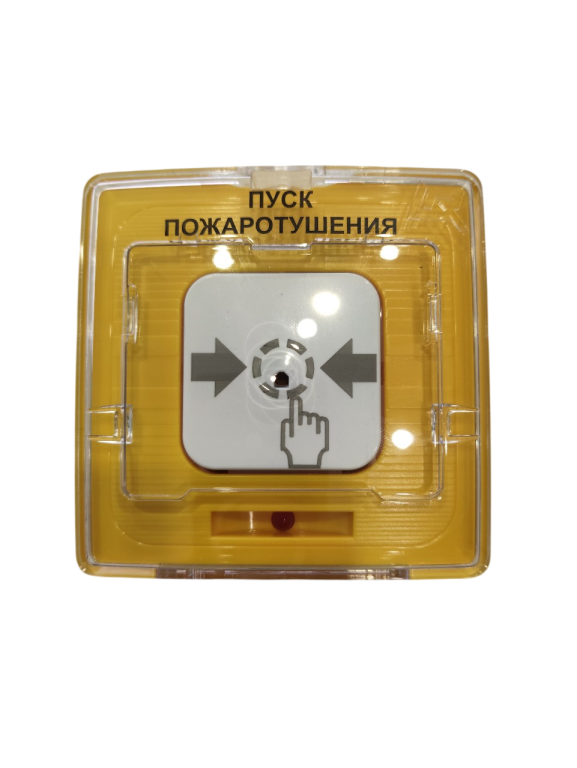

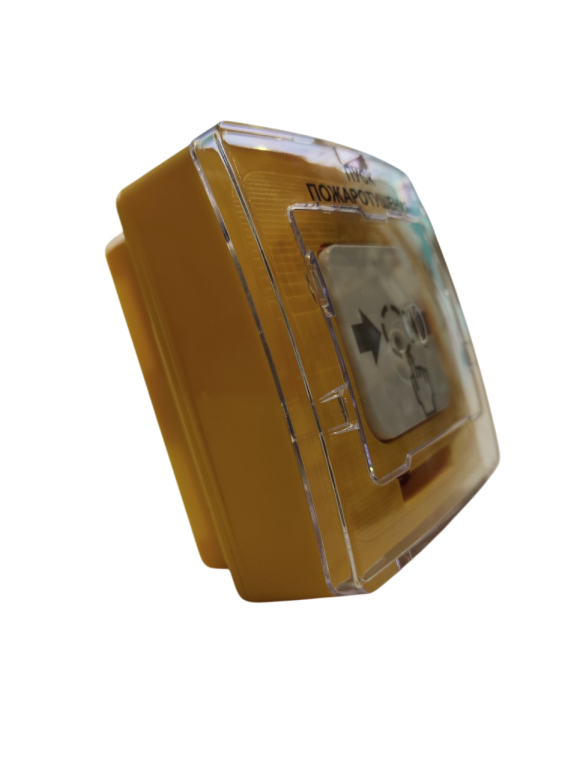

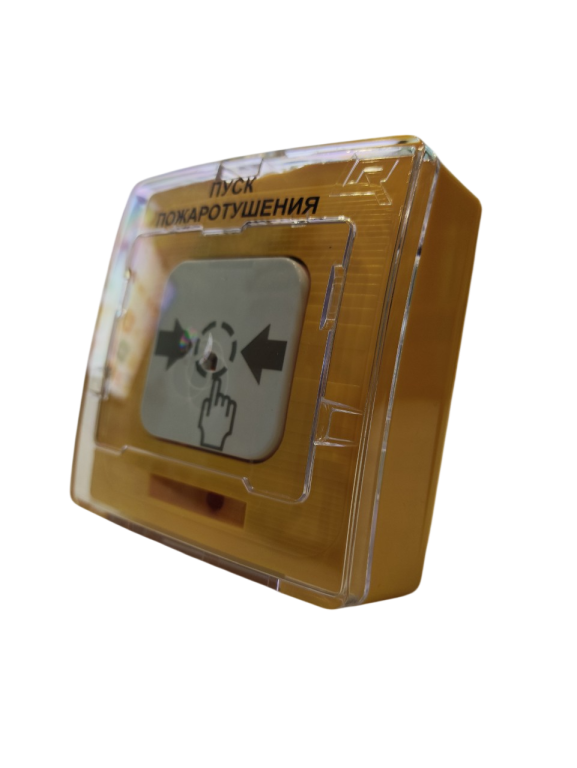

УДП 513-10 исп.1 "Пуск пожаротушения" (2 сухих контакта) Рубеж Извещатель пожарный ручной, желтый

Устройство дистанционного пуска «Рубеж» УДП 513‑10 исп. 1 «Пуск пожаротушения» (2 сухих контакта)

УДП 513‑10 исп. 1 — электроконтактное устройство дистанционного пуска, предназначенное для ручного включения исполнительных устройств в системах противопожарной защиты и охранно‑пожарной сигнализации. Ключевая особенность — наличие двух «сухих контактов», позволяющих гибко интегрировать устройство в разные схемы управления: например, одновременно задействовать цепь пуска пожаротушения и цепь передачи сигнала тревоги либо реализовать резервирование линий.

Устройство применяют на объектах с повышенными требованиями к пожарной безопасности: в административных зданиях, на промышленных предприятиях, в торговых и развлекательных центрах, складских комплексах и иных сооружениях, где предусмотрены автоматические установки пожаротушения и дымоудаления.

Принцип работы и особенности конструкции

При нажатии кнопки устройство формирует сигнал срабатывания: внутреннее сопротивление в шлейфе снижается до величины не более 500 Ом, одновременно происходит переключение «сухих контактов» (замыкание одной цепи и размыкание другой). Это позволяет передавать сигнал на приёмно‑контрольный прибор и одновременно коммутировать исполнительные цепи (насосы, клапаны, вентиляцию и т. п.) без подачи напряжения на сами контакты — за счёт чего повышается безопасность и совместимость с разными типами оборудования.

Конструкция включает:

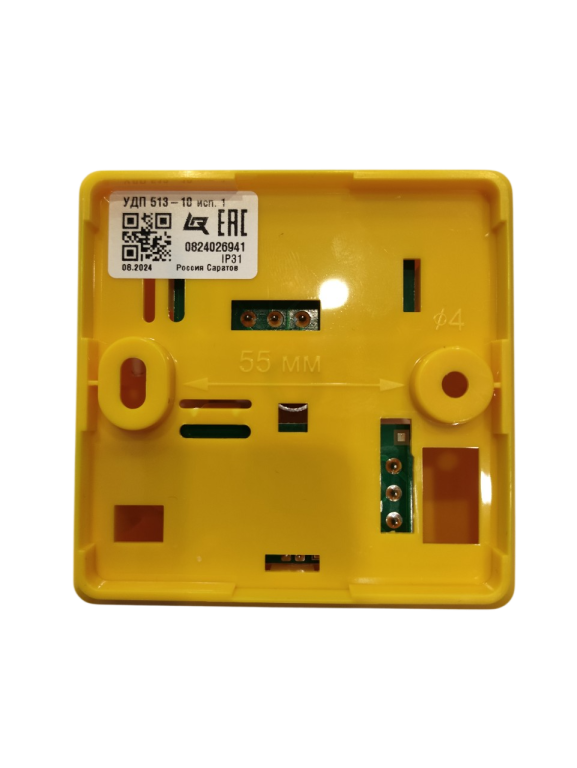

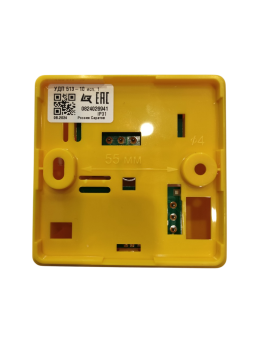

• основание с платой и клеммниками для подключения внешних цепей;
• корпус с защитной крышкой, снабжённой защитным элементом (его нужно выдавить нажатием для доступа к кнопке);
• приводной элемент (кнопку) с выпадающим цветным флажком — он служит визуальным подтверждением того, что устройство приведено в действие;
• красный светодиодный индикатор: в дежурном режиме он промаргивает с частотой 1 раз в 3–8 секунд, при срабатывании — горит постоянно.

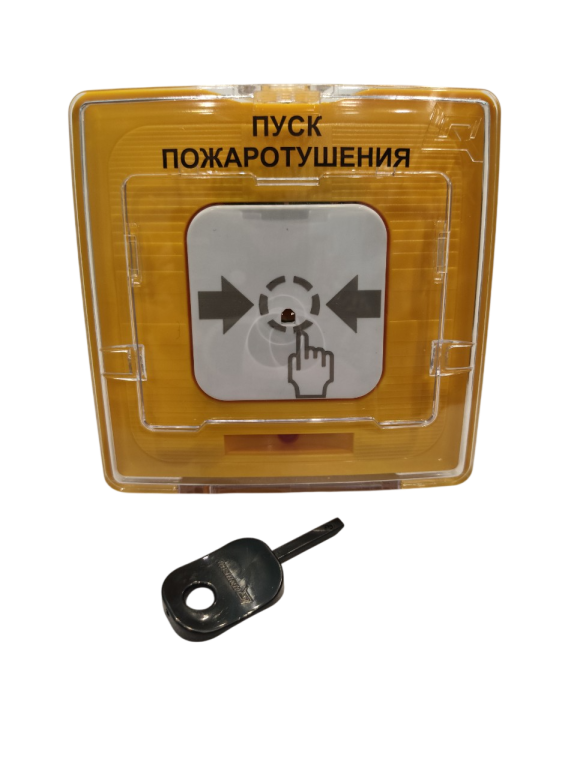

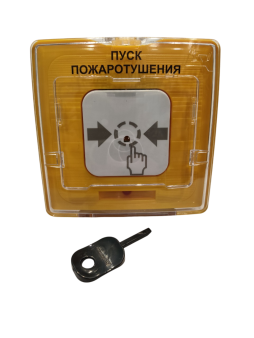

Возврат кнопки в исходное положение производится с помощью специального ключа, входящего в комплект: его нужно вставить в отверстие в центре кнопки и нажать до отщёлкивания. Такая конструкция исключает случайный сброс и фиксирует факт срабатывания до прибытия обслуживающего персонала.

Технические параметры

• Напряжение питания (для индикации) — от 9 до 30 В.
• Коммутируемый ток при DC 30 В / AC 125 В — не более 1 А.
• Диапазон рабочих температур — от −40 до +60 °С.
• Класс защиты — IP41.
• Тип выходных контактов — 2 «сухих контакта» (перекидное реле).
• Способ передачи сигнала в шлейф — скачкообразное уменьшение сопротивления до ≤500 Ом.
• Потребляемый ток в дежурном режиме — не более 50 мкА.

Преимущества

• Гибкость интеграции — два «сухих контакта» позволяют одновременно управлять несколькими цепями или реализовать резервные схемы, не нагружая шлейф сигнализации.
• Надёжность в жёстких условиях — широкий температурный диапазон и степень защиты IP41 делают устройство пригодным для установки в неотапливаемых помещениях, технических зонах, коридорах и тамбурах.
• Визуальный контроль состояния — выпадающий флажок и световая индикация однозначно показывают, что устройство было приведено в действие, даже если шлейф уже снят с тревоги.
• Безопасность коммутации — «сухие контакты» не имеют собственного потенциала, что снижает риск наводок и ложных срабатываний, а также упрощает согласование с разными приёмно‑контрольными приборами.
• Долговечность — конструкция рассчитана на многократное срабатывание и возврат в исходное состояние, а защитные элементы предотвращают случайные нажатия.
