Гильза кабельная медная луженая ГМЛ 2.5-2.6

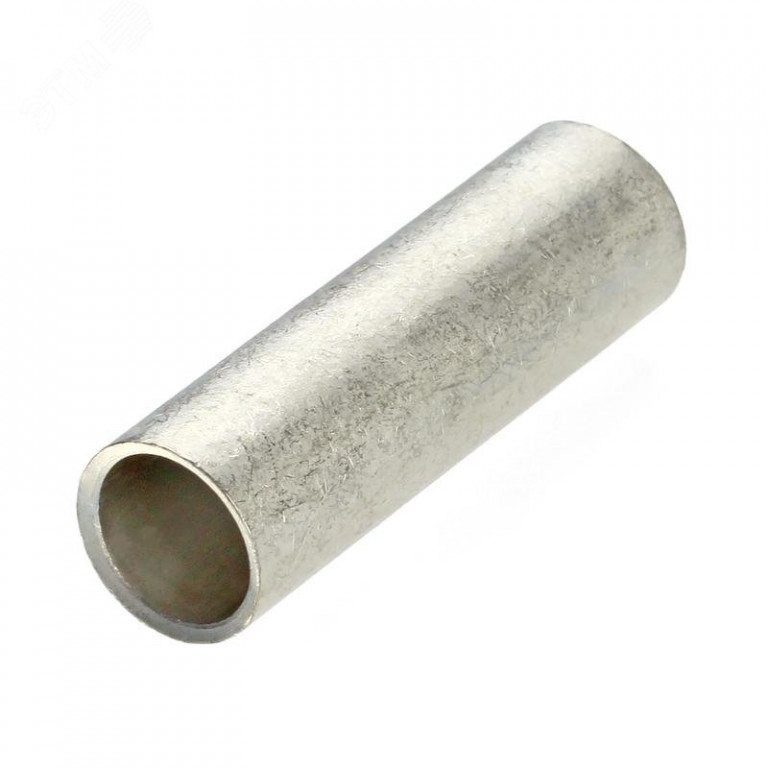

Медная лужёная гильза ГМЛ 2.5‑2.6

Назначение

Гильза предназначена для стыкового соединения медных проводов и кабелей сечением 2,5 мм² методом опрессовки. Применяется в электромонтажных работах при:

• соединении жил без осевой нагрузки;
• оконцевании проводников;
• создании надёжных контактных соединений в распределительных щитах, электроустановках, силовых цепях.

Расшифровка обозначения

• Г — гильза;
• М — материал: медь;
• Л — покрытие: лужёная (гальваническое лужение);
• 2,5 — номинальное сечение гильзы, мм²;
• 2,6 — внутренний диаметр, мм;
• 20 — длина гильзы, мм;
• 5 — внешний диаметр, мм.

Ключевые особенности

• Лужёное покрытие — защищает от окисления и коррозии, повышает стойкость к агрессивным средам.
• Сквозная конструкция — позволяет вводить провода с обеих сторон, упрощает монтаж.
• Соответствие ГОСТ 23469.3‑79 — гарантирует соответствие электрическим и механическим параметрам.
• Высокая электропроводность — медь марки М2 обеспечивает минимальные потери тока.
• Универсальность — подходит для однопроволочных и многопроволочных медных жил.

Технические характеристики

• Тип изделия: гильза соединительная;
• Материал: медь марки М2;
• Покрытие: лужёное (гальваническое олово);
• Номинальное сечение: 2,5 мм²;
• Внутренний диаметр: 2,6 мм;
• Внешний диаметр: 5 мм;
• Длина: 20 мм;
• Номинальный ток: 21 А;
• Рабочее напряжение: до 35 кВ;
• Изоляция: отсутствует (неизолированная);
• Тип монтажа: опрессовка (обжим кримпером);
• Количество в упаковке: 10 шт.;
• Вес нетто: 0,036 кг;
• Габариты без упаковки: 20 × 5 мм.

Преимущества

1. Коррозионная стойкость — лужение предотвращает окисление контакта, продлевая срок службы соединения.
2. Надёжность контакта — медный сплав и точная геометрия обеспечивают низкое переходное сопротивление.
3. Простота монтажа — сквозная конструкция позволяет быстро вводить провода, а опрессовка не требует специальных навыков.
4. Стандартизация — соответствие ГОСТ гарантирует совместимость с инструментами и кабелями.
5. Универсальность применения — подходит для силовых и распределительных цепей в жилых, коммерческих и промышленных объектах.
6. Экономичность — доступная цена при высоком качестве соединения.

Область применения

• электрощитовое оборудование (щиты учёта, распределительные шкафы);
• силовые цепи промышленных установок;
• монтаж электропроводки в зданиях и сооружениях;
• соединение кабелей в системах освещения и питания;
• ремонт и реконструкция электросетей;
• создание неразъёмных соединений в условиях ограниченного пространства.

Рекомендации по монтажу и эксплуатации

1. Подготовка проводов
   • зачистите изоляцию на длину, равную глубине гильзы (≈ 10–12 мм);
   • удалите окисление и загрязнения с поверхности жил (можно использовать контактную пасту);
   • убедитесь, что сечение провода соответствует гильзе (2,5 мм²).
2. Установка гильзы
   • введите провода в гильзу с обеих сторон до упора;
   • проверьте, что жилы не перекручены и не выступают из гильзы;
   • используйте пресс‑клещи (кримпер) с матрицей, соответствующей диаметру гильзы (Ø 5 мм).
3. Опрессовка
   • выполните обжим в 2–3 точках с шагом 5–7 мм;
   • убедитесь в плотности контакта (не должно быть люфтов или зазоров);
   • избегайте чрезмерного усилия — это может деформировать гильзу или повредить жилы.
4. Контроль качества
   • проверьте механическую прочность соединения (попытка выдернуть провод должна быть безуспешной);
   • измерьте переходное сопротивление — оно должно быть минимальным (в пределах допустимых норм для меди).
5. Эксплуатация
   • не подвергайте соединение осевым нагрузкам (гильз не предназначена для натяжения);
   • защищайте от влаги и агрессивных сред, если лужение повреждено;
   • периодически проверяйте состояние контакта в ответственных узлах.

Важно:

• используйте только специальные пресс‑клещи для опрессовки — обычные плоскогубцы не обеспечат надёжного контакта;
• не объединяйте в одной гильзе провода разного сечения — это приведёт к неравномерному обжатию и перегреву;
• перед монтажом убедитесь, что гильза сухая и чистая — влага и грязь снижают качество соединения;
• храните гильзы в сухом месте, чтобы предотвратить коррозию лужёного слоя;
• для повышения надёжности в агрессивных средах рекомендуется использовать контактную проводящую пасту при опрессовке.
