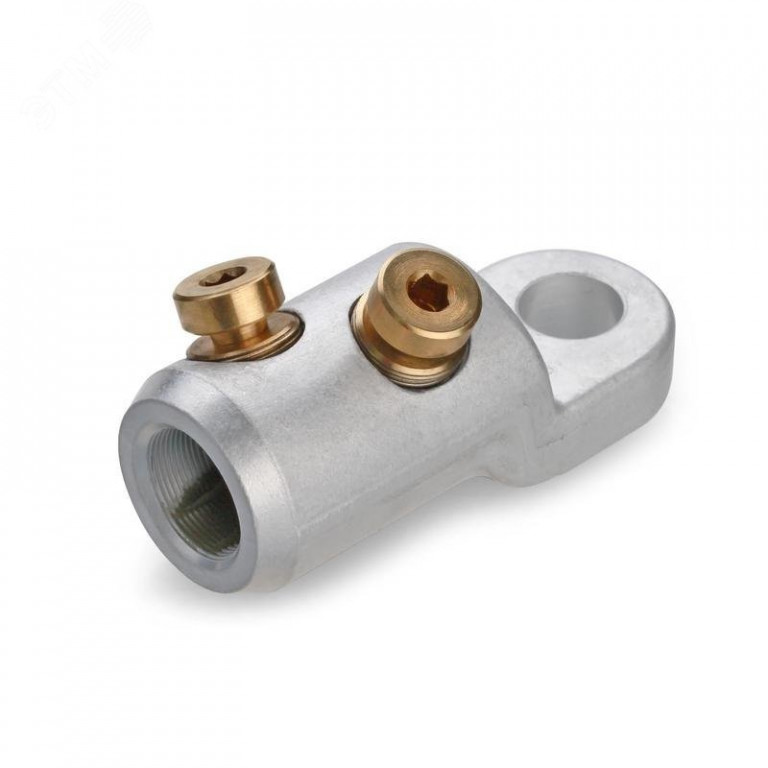

Наконечник болтовой 2НБЕ‑35–70/120

Назначение

Болтовой наконечник предназначен для оконцевания кабельных жил (медных и алюминиевых) сечением 70–120 мм² с последующим подключением к клеммам, шинам, аппаратам на напряжение до 35 кВ.

Применяется в:

• силовых электроустановках;
• распределительных устройствах;
• кабельных муфтах (в т. ч. термоусаживаемых);
• системах электроснабжения промышленных и гражданских объектов;
• ремонтно‑аварийных работах.

Расшифровка обозначения

• 2НБЕ — серия болтовых наконечников с угловым расположением болтов и срывными головками;
• 35 — номинальное напряжение, кВ (до 35 кВ);
• 70/120 — диапазон сечений подключаемых жил, мм² (от 70 до 120 мм²).

Ключевые особенности конструкции

• Угловое расположение болтов — оси болтов расположены под углом друг к другу, что увеличивает площадь контакта с жилой и снижает переходное сопротивление.
• Срывные головки болтов — при достижении оптимального момента затяжки головка болта срывается, обеспечивая стабильное усилие сжатия без перетяжки.
• Центрально‑симметричное отверстие — равномерное распределение электрического поля, снижение локальных перенапряжений.
• Торцевые фаски — сглаживают напряжённость электрического поля на краях контакта.
• Рифлёная накатка внутри — увеличивает механическую прочность и площадь контакта с жилой.
• Лопатка смещена ниже корпуса — удобство подключения к шинам и клеммам.
• Маркировка на лопатке — указание диапазона сечений и логотипа производителя.

Технические характеристики

• Тип изделия: болтовой наконечник;
• Материал корпуса: алюминиевый сплав;
• Материал болтов: медный сплав;
• Диапазон сечений жилы: 70–120 мм²;
• Номинальное напряжение: 35 кВ;
• Рабочее напряжение: до 35 000 В;
• Диаметр отверстия под жилу: 15 мм (внутренний);
• Внешний диаметр хвостовика: 27 мм;
• Длина наконечника: 77 мм;
• Диаметр болта: M12;
• Количество болтов: 2;
• Покрытие: без покрытия (голый металл);
• Изоляция: отсутствует;
• Цвет: серый;
• Масса: 0,1 кг (в упаковке 10 шт.);
• Упаковка: 10 шт.

Преимущества

1. Мультиразмерность — подходит для жил сечением 70, 95 и 120 мм².
2. Надёжность контакта — срывные болты гарантируют оптимальное усилие затяжки без повреждения жилы.
3. Электробезопасность — центрально‑симметричное отверстие и фаски снижают риск пробоя.
4. Удобство монтажа — внутренний шестигранник позволяет работать в ограниченном пространстве.
5. Совместимость — диапазоны сечений совпадают с термоусаживаемыми муфтами, что упрощает комплектацию.
6. Стойкость к нагрузкам — алюминиевый сплав корпуса выдерживает механические и термические воздействия.
7. Долговечность — медный сплав болтов устойчив к коррозии и окислению.

Область применения

• оконцевание силовых кабелей в РУ 6–35 кВ;
• монтаж кабельных муфт (в т. ч. с изоляцией из сшитого полиэтилена);
• подключение трансформаторов, выключателей, разъединителей;
• ремонт и реконструкция электросетей;
• комплектация ремонтно‑аварийных бригад.

Рекомендации по монтажу

1. Подготовка жилы
   • зачистите изоляцию на длину, равную глубине хвостовика (≈ 25–30 мм);
   • удалите окисление и загрязнения (при необходимости используйте контактную пасту);
   • убедитесь, что сечение жилы соответствует диапазону 70–120 мм².
2. Установка наконечника
   • введите жилу в хвостовик до упора;
   • проверьте центровку жилы в отверстии;
   • вставьте болты в отверстия, затяните внутренним шестигранником.
3. Затяжка болтов
   • затягивайте болты равномерно, поочерёдно;
   • продолжайте затяжку до срыва головок (это гарантирует оптимальное усилие);
   • убедитесь, что головки сорвались вровень или ниже поверхности наконечника.
4. Контроль качества
   • проверьте механическую прочность соединения (попытка выдернуть жилу должна быть безуспешной);
   • осмотрите контакт на отсутствие зазоров и перекосов;
   • при необходимости измерьте переходное сопротивление (должно соответствовать нормам для меди/алюминия).

Важные замечания

• Не используйте для жил вне диапазона 70–120 мм² — это приведёт к ненадёжному контакту или повреждению жилы.
• Избегайте перетяжки болтов — срывные головки рассчитаны на оптимальный момент, дополнительная затяжка не требуется.
• Защищайте от влаги и агрессивных сред — отсутствие покрытия делает наконечник уязвимым к коррозии в сырых помещениях.
• Храните в сухом месте — предотвращайте окисление контактных поверхностей.
• Применяйте в соответствии с номинальным напряжением 35 кВ — не используйте в цепях с более высоким напряжением.
• Для повышения надёжности в агрессивных средах — рекомендуется использовать контактную проводящую пасту при монтаже.
