CD-7000-MF-W Евростандарт МАРШАЛ Вызывная цифровая аудиопанель

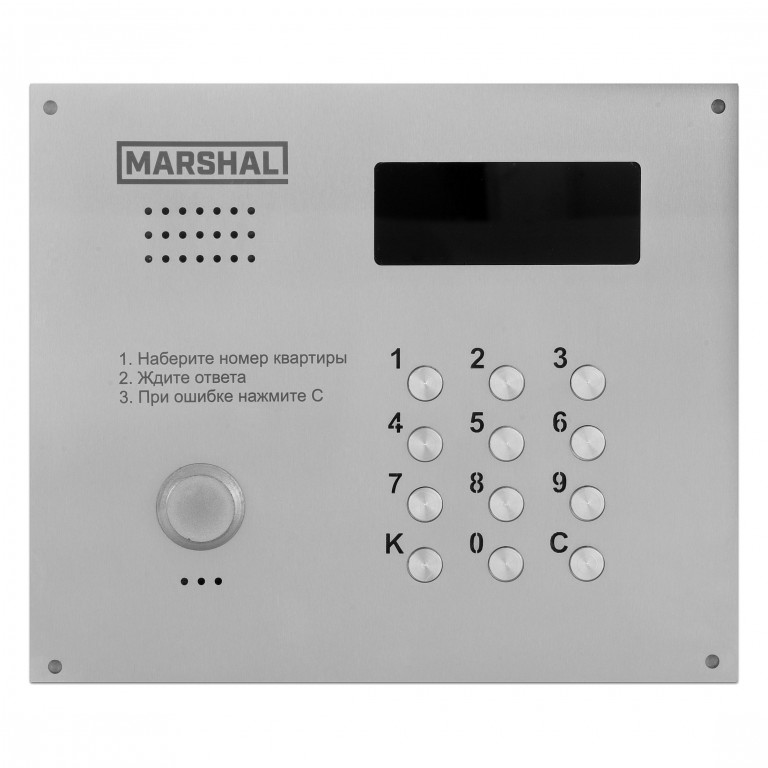

Цифровой подъездный домофон МАРШАЛ CD‑7000‑MF‑W (Евростандарт)

Назначение

Устройство для организации:

• аудио‑ и видеосвязи внутри здания;
• контроля доступа в подъезд жилого дома или офисного здания.

Ключевые преимущества

1. Совместимость с популярными моделями
   • габариты идентичны домофонам Laskomex (Rainmann), Proel, Keyman, Filman;
   • позволяет заменить указанные модели без доработки монтажных отверстий и дополнительных затрат.
2. Упрощённый монтаж
   • моноблочная конструкция — все компоненты размещены в едином корпусе;
   • для установки достаточно:
   • подключить блок питания;
   • подсоединить к двухпроводной абонентской линии.
3. Гибкая настройка
   • широкий набор программируемых параметров под нужды пользователей;
   • интуитивно понятный интерфейс для установщика.

Отличительные особенности (версия 6.5)

• Совместимость с ключами и кодами из CD‑7000 версии 7.7 и CD‑2255 (возможность переноса данных).
• Отображение двух номеров телефонов на дисплее в режиме бегущей строки.
• Гибридные технологии — одновременная поддержка цифровых и аналоговых абонентских устройств.
• Расширенный функционал поквартирных установок:
  • отзвон абонентского устройства (АУ);
  • вывод номера квартиры на дисплей при проходе по коду/ключу.
• Улучшенная диагностика — расширенные возможности мониторинга состояния системы.
• Функция «АНТИСБОЙ» — автоматическая перезагрузка при сбоях.
• Увеличенная ёмкость памяти:
  • до 1 896 ключей (без ограничений на количество ключей для одной квартиры);
  • съёмная память 128 кбит + внутренняя память 256 кбит;
  • возможность копирования и сохранения съёмной памяти во внутренней.
• Повышенная безопасность:
  • усовершенствованная защита от клонов ТМ и прокси‑ключей;
  • встроенная функция «АНТИВЕЗДЕХОД»;
  • анализ полного кода ключей, повышенная скорость обработки.
• Расширенные настройки:
  • диапазон номеров квартир 1–999 (работа только с заданным диапазоном);
  • регулируемая длительность звука при открывании замка;
  • время открывания замка до 30 секунд.

Технические характеристики

Основные параметры:

• макс. количество абонентских устройств: 255;
• тип ключевого контроллера: Mifare;
• количество ключевых устройств: до 1 896;
• видеокамера: есть;
• использование кодов: есть;
• подключение кнопки открывания двери: есть;
• тип замка: электромагнитный или электромеханический;
• программирование функций: есть;
• дисплей: светодиодный семисегментный индикатор;
• подсветка кнопок: есть;
• подсветка контактора: есть.

Эксплуатационные условия:

• температурный диапазон: −50 … +40 °C;
• влажность: до 90 %;
• атмосферное давление: 630–800 мм рт. ст.

Электрические параметры:

• входное напряжение: +15 В;
• номинальный ток потребления: 0,3 А.

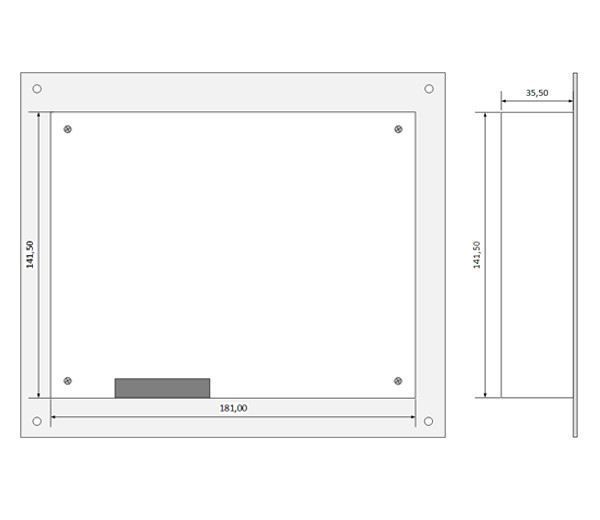

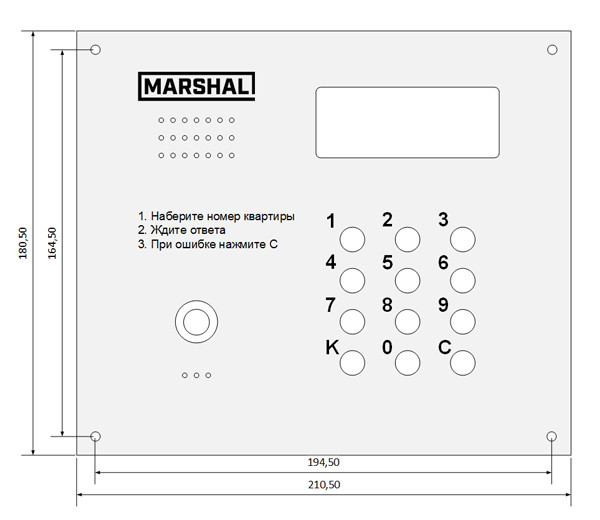

Габариты:

• высота: 210,5 мм;
• ширина: 180,5 мм;
• глубина: 35,5 мм.

Важные требования и замечания

• Рекомендуемый источник питания: импульсный блок DR‑30‑15 PBF (гарантия стабильной работы только с ним).
• Сертификация: оборудование соответствует российским стандартам качества и государственным нормативам.

Область применения

• многоквартирные жилые дома;
• офисные здания;
• объекты с требованиями к гибкому управлению доступом и интеграции аналоговых/цифровых устройств.

Рекомендации по установке и эксплуатации

1. Выбор места монтажа
   • размещайте в зоне удобного доступа для пользователей;
   • обеспечьте видимость дисплея и кнопок;
   • учитывайте температурный режим (−50 … +40 °C).
2. Подключение
   • подсоедините блок питания DR‑30‑15 PBF с соблюдением полярности;
   • подключите к двухпроводной абонентской линии;
   • проверьте надёжность всех соединений.
3. Настройка
   • запрограммируйте необходимые параметры через интерфейс установщика;
   • протестируйте работу с ключами, кодами и абонентскими устройствами;
   • убедитесь в корректном отображении номеров квартир и телефонов.
4. Обслуживание
   • периодически проверяйте состояние кнопок, дисплея и контактов;
   • контролируйте стабильность питания (+15 В);
   • проводите диагностику системы согласно регламенту.

Важно:

• не подвергайте устройство механическим повреждениям;
• избегайте эксплуатации при температурах вне диапазона −50 … +40 °C;
• при возникновении сбоев проверьте питание и целостность линий связи.
