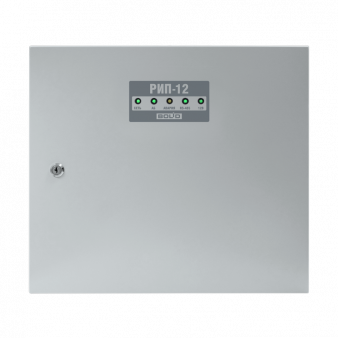

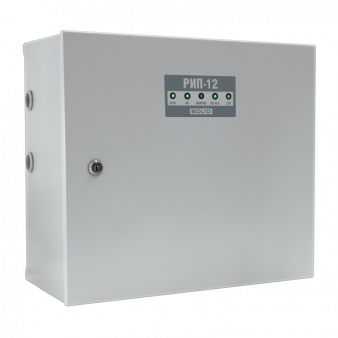

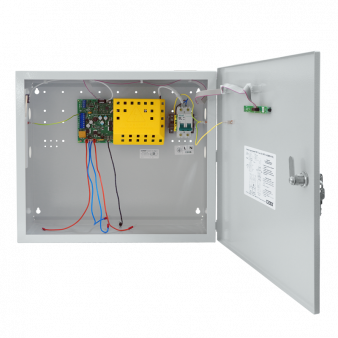

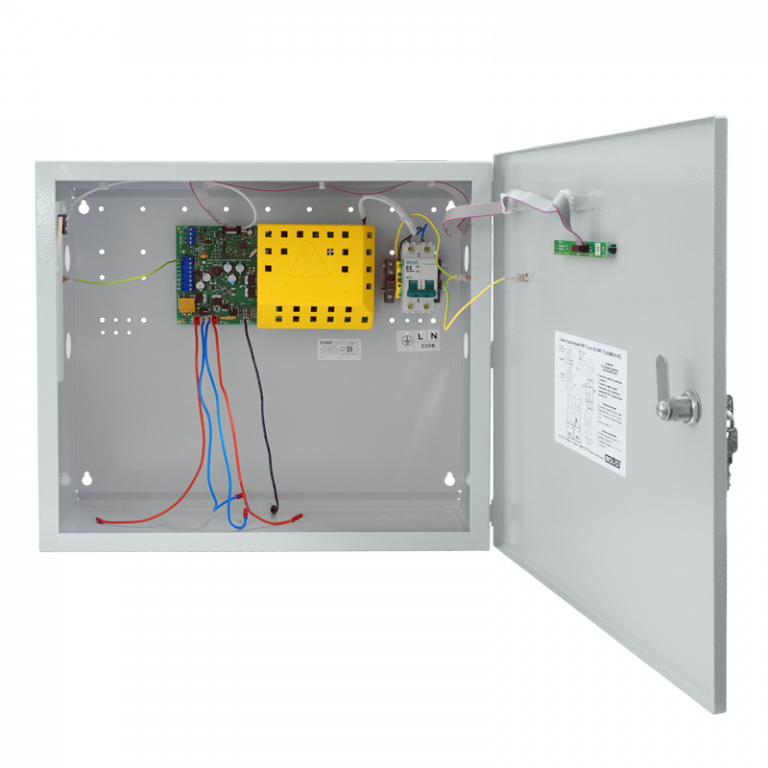

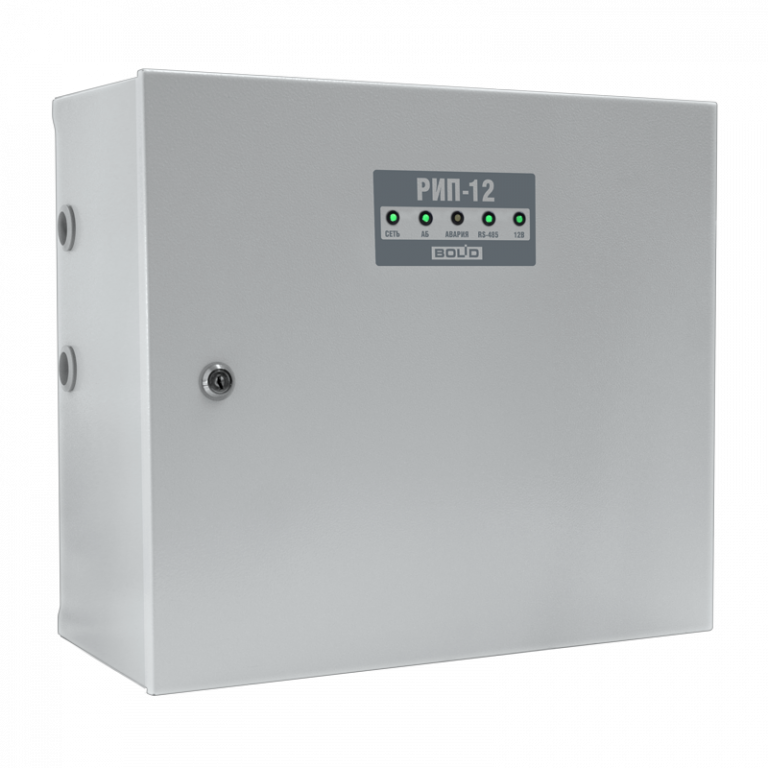

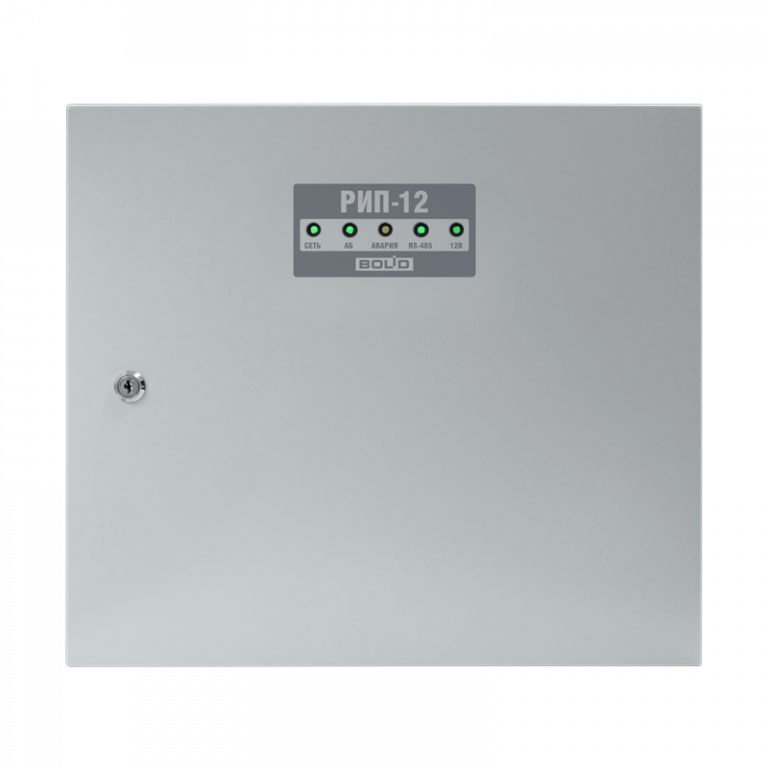

РИП-12 исп.56 (РИП-12-6/80М3-Р-RS) Болид Источник питания резервированный

Резервированный источник питания РИП‑12 исп. 56 предназначен для работы в составе интегрированной системы охраны «Орион». Обеспечивает бесперебойное питание извещателей, приборов охранно‑пожарной сигнализации (ОПС), систем контроля и управления доступом (СКУД) и пожарной автоматики. Оснащён интерфейсом RS‑485 для интеграции в системы мониторинга, интеллектуальным контролем двух АКБ, световой и звуковой сигнализацией, датчиком вскрытия корпуса. Работает с двумя свинцово‑кислотными АКБ 12 В, 40 А·ч.

Тип: резервированный источник вторичного электропитания.

Основные характеристики:

• Входное напряжение: AC 150–253 В, 50 Гц.
• Выходное напряжение:
  • при питании от сети: (13,6±0,6) В;
  • при питании от АКБ: 10–13,6 В.
• Номинальный выходной ток: 6 А.
• Максимальный выходной ток (до 10 мин): 8 А.
• Максимальная мощность, потребляемая от сети: 180 ВА.
• Собственный ток потребления от АКБ: не более 50 мА.
• Резервный источник питания: 2 × свинцово‑кислотные АКБ 12 В, 40 А·ч (в комплект не входят).
• Сечение подключаемых проводов:
  • к сети: 0,75–2,5 мм²;
  • к нагрузке: 0,5–2,5 мм²;
  • RS‑485, реле К1: 0,2–2,5 мм².
• Диапазон рабочих температур: от −10∘C до +40∘C.
• Относительная влажность: до 90 % при +25∘C.
• Степень защиты корпуса: IP30.

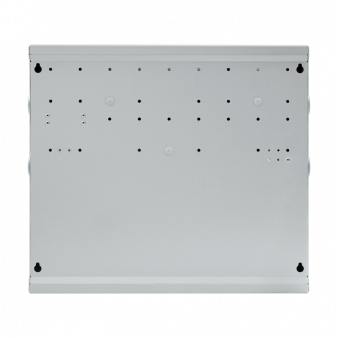

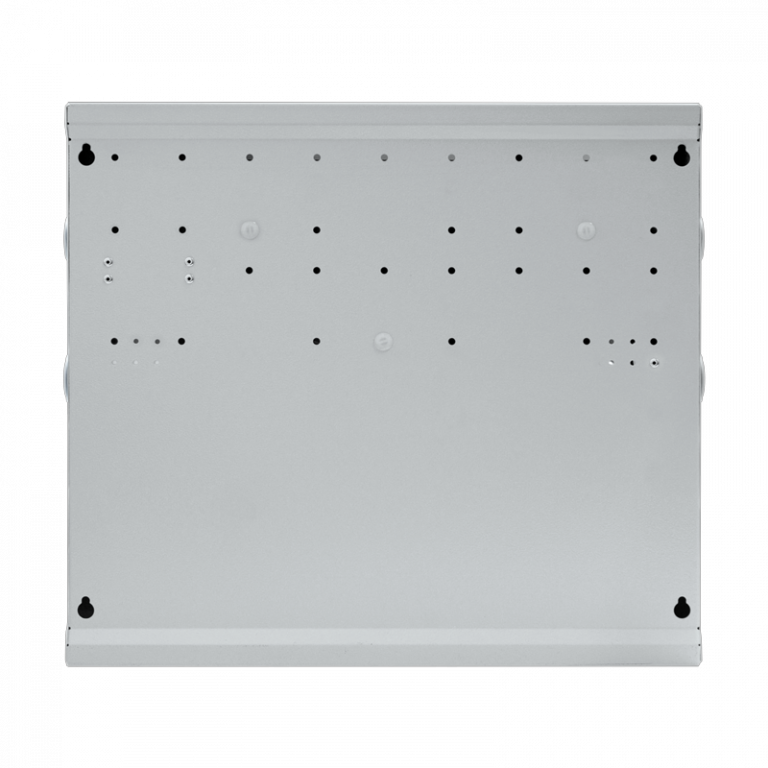

• Тип монтажа: настенный, навесной.
• Габариты: 340×270×100 мм.
• Вес:
  • без АКБ: не более 3,5 кг;
  • с АКБ: не более 11,5 кг.
• Средний срок службы: 10 лет.

Функциональные возможности:

• автоматический переход на питание от АКБ при пропадании сетевого напряжения;
• передача событий на пульт «С2000М» или АРМ «Орион Про» (всего 17 типов событий, включая «Сброс прибора», «Авария сети», «Перегрузка источника», «Тревога взлома», «Отключение выходного напряжения» и др.);
• измерение и передача данных по запросу:
  • напряжение в сети;
  • напряжение на каждой АКБ;
  • напряжение на выходе;
  • ток нагрузки;
  • температура внутри корпуса РИП;
• интеллектуальный контроль АКБ:
  • автоматическая проверка состояния каждой АКБ тестовой нагрузкой;
  • измерение общей ёмкости установленных АКБ;
  • расчёт времени работы в резервном режиме с учётом реального тока нагрузки и степени заряда;
  • программируемый таймер‑счётчик времени наработки АКБ;
  • отключение АКБ при разряде и превышении допустимого напряжения;
  • контроль тока и напряжения зарядного устройства;
  • энергонезависимый буфер событий (до 95 событий);
  • релейный выход «Неисправность» (оптореле, 80 В, 50 мА);
• конфигурирование параметров через программу UProg.exe:
  • изменение сетевого адреса;
  • настройка времени задержек передачи событий;
  • управление временем работы реле;
  • корректировка показаний сетевого вольтметра;
  • отключение событий по АКБ.

Защитные функции:

• защита от короткого замыкания с автоматическим восстановлением;
• защита от перегрузки по выходу (при токе более 7,5 А);
• защита АКБ от глубокого разряда (отключение нагрузки при напряжении ниже 7 В);
• защита АКБ от переполюсовки и замыкания клемм;
• защита от превышения выходного напряжения;
• защита от перенапряжения на входе;
• датчик вскрытия корпуса (тревога при открытии);
• защита от перегрева.

Индикация и сигнализация:

• световая индикация (светодиоды):
  • наличие сетевого напряжения;
  • состояние заряда АКБ;
  • авария (выход напряжения за пределы нормы, КЗ, перегрузка);
  • связь по RS‑485;
  • состояние нагрузки;
• встроенный звуковой сигнализатор аварийных состояний.

Преимущества:

• Интеграция в ИСО «Орион»: интерфейс RS‑485 и протокол «Орион» позволяют легко подключить устройство к централизованным системам мониторинга.
• Глубокий мониторинг: передача 17 типов событий и измерение 5 ключевых параметров обеспечивают полный контроль состояния системы.
• Интеллект АКБ: автоматическая диагностика, расчёт времени автономной работы и контроль состояния продлевают срок службы батарей.
• Надёжность: многоуровневая защита предотвращает повреждение устройства и нагрузки при аварийных ситуациях.
• Гибкость настройки: программирование через UProg.exe позволяет адаптировать РИП под конкретные задачи.
• Удобство обслуживания: световая и звуковая сигнализация, а также датчик вскрытия корпуса упрощают диагностику и предотвращают несанкционированный доступ.
• Высокая мощность: номинальный ток 6 А и максимальный 8 А позволяют питать мощные устройства и системы.

Область применения:

• системы охранной сигнализации;
• системы пожарной сигнализации и автоматики;
• системы контроля и управления доступом (СКУД);
• системы видеонаблюдения;
• автоматизированные системы пожаротушения (АСПТ);
• другие устройства, требующие бесперебойного питания 12 В постоянного тока в составе ИСО «Орион».

Комплект поставки:

• резервированный источник питания РИП‑12 исп. 56 (РИП‑12‑6/80М3‑Р‑RS);
• инструкция по эксплуатации;
