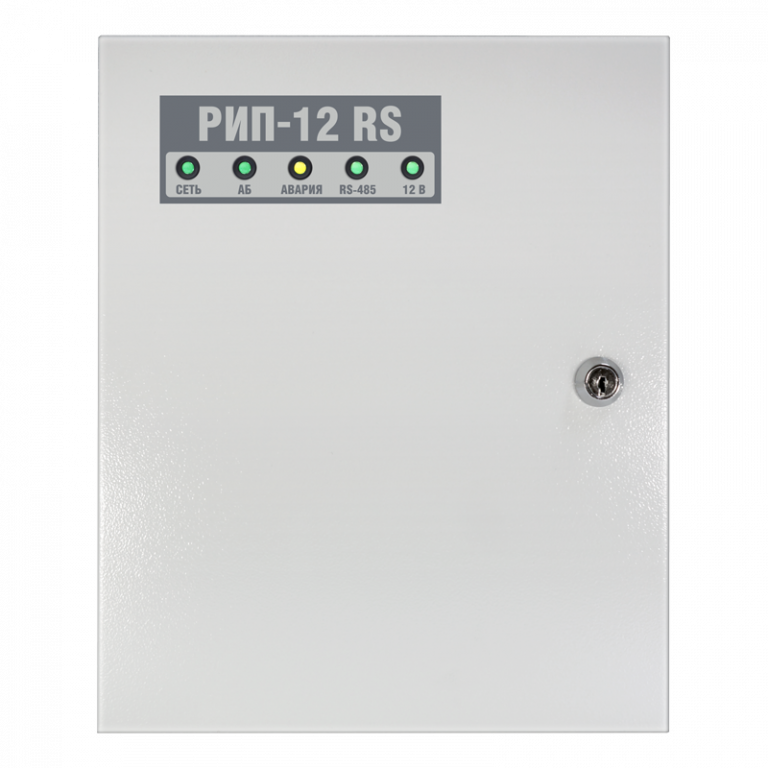

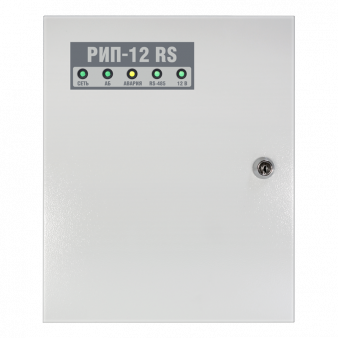

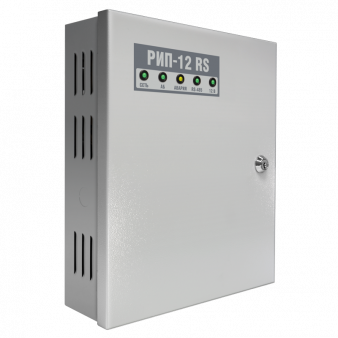

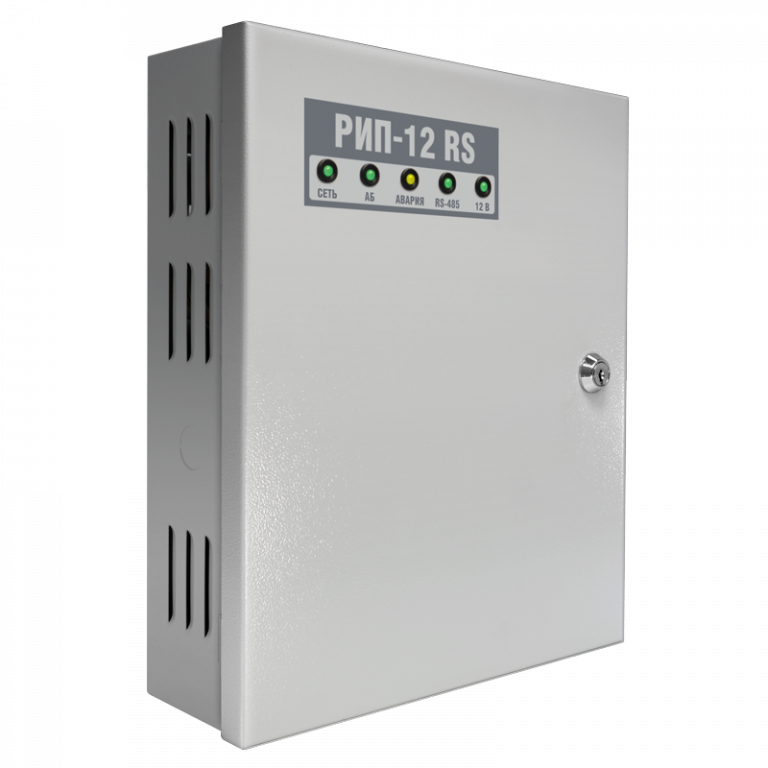

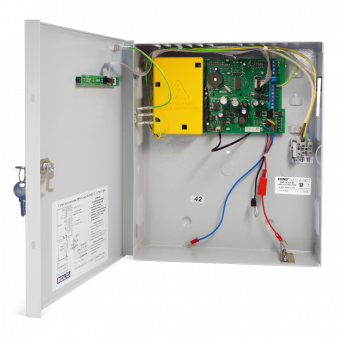

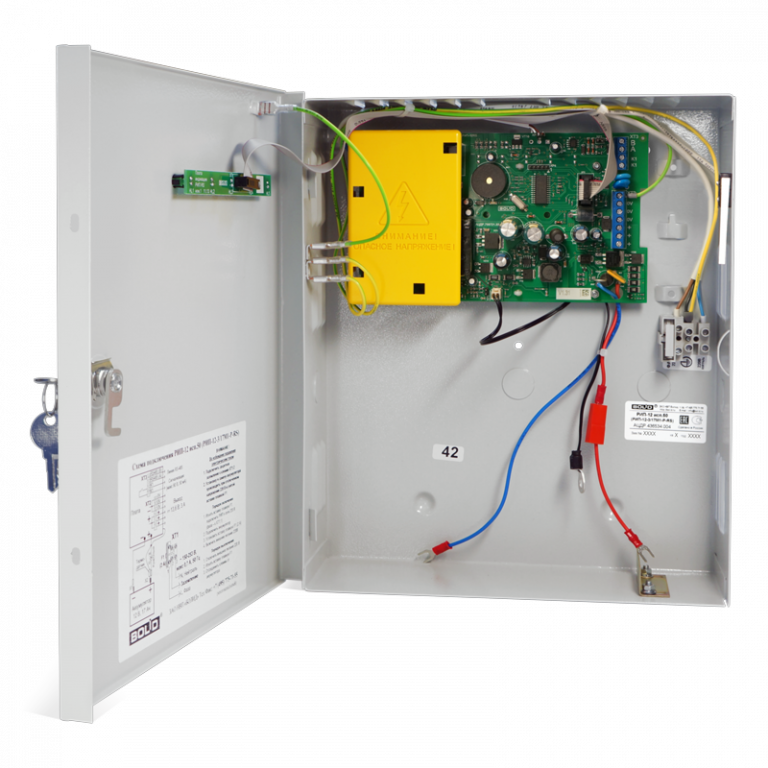

РИП-12 исп.50 (РИП-12-3/17М1-Р-RS) Болид Источник питания резервированный

Резервированный источник питания РИП‑12 исп. 50 предназначен для работы в составе интегрированной системы охраны «Орион». Обеспечивает бесперебойное питание извещателей, приборов охранно‑пожарной сигнализации (ОПС), систем контроля и управления доступом (СКУД) и пожарной автоматики. Оснащён интерфейсом RS‑485 для интеграции в системы мониторинга, интеллектуальным контролем АКБ, световой и звуковой сигнализацией, датчиком вскрытия корпуса. Работает с одной свинцово‑кислотной АКБ 12 В, 17 А·ч.

Тип: резервированный источник вторичного электропитания.

Основные характеристики:

• Входное напряжение: AC 150–253 В, 50 Гц.
• Выходное напряжение:
  • при питании от сети: (13,6±0,6) В;
  • при питании от АКБ: 10–13,6 В.
• Номинальный выходной ток: 3 А.
• Максимальный выходной ток (до 10 мин): 4 А.
• Максимальная мощность, потребляемая от сети: 120 ВА.
• Собственный ток потребления от АКБ: не более 40 мА.
• Резервный источник питания: свинцово‑кислотная АКБ 12 В, 17 А·ч (1 шт., в комплект не входит).
• Сечение подключаемых проводов:
  • к сети: 0,75–2,5 мм²;
  • к нагрузке: 0,5–2,5 мм²;
  • RS‑485, реле К1: 0,2–2,5 мм².
• Диапазон рабочих температур: от −10∘C до +40∘C.
• Относительная влажность: до 90 % при +25∘C.
• Степень защиты корпуса: IP30.

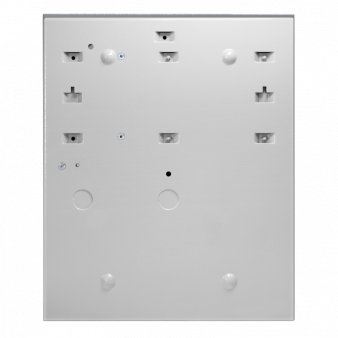

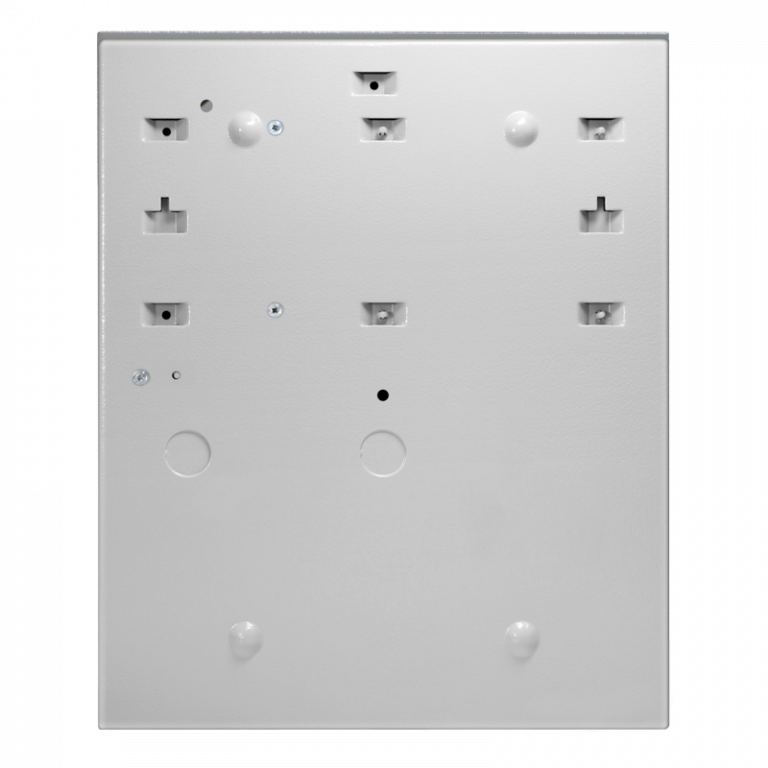

• Тип монтажа: настенный, навесной.
• Габариты: 255×310×95 мм.
• Вес:
  • без АКБ: не более 2,5 кг;
  • с АКБ: не более 8,5 кг.
• Средний срок службы: 10 лет.

Функциональные возможности:

• автоматический переход на питание от АКБ при пропадании сетевого напряжения;
• передача событий на пульт «С2000М» или АРМ «Орион Про»:
  • «Сброс прибора», «Авария сети», «Восстановление сети»;
  • «Перегрузка источника питания», «Перегрузка устранена»;
  • «Неисправность ЗУ», «Восстановление ЗУ»;
  • «Неисправность источника питания», «Восстановление питания»;
  • «Неисправность батареи», «Ошибка теста АБ», «Разряд батареи»;
  • «Требуется замена батареи», «Восстановление батареи»;
  • «Тревога взлома», «Восстановление зоны контроля взлома»;
  • «Отключение выходного напряжения», «Подключение выходного напряжения»;
• измерение и передача данных по запросу: напряжение в сети, на АКБ, на выходе, ток нагрузки;
  • интеллектуальный контроль АКБ:
  • автоматическая проверка состояния тестовой нагрузкой;
  • измерение ёмкости АКБ;
  • расчёт времени работы в резервном режиме с учётом реального тока нагрузки;
  • программируемый таймер‑счётчик времени наработки АКБ;
  • автоматическая регулировка напряжения заряда в зависимости от температуры внутри корпуса;
  • контроль тока и напряжения зарядного устройства;
• энергонезависимый буфер событий (95 событий);
• релейный выход «Неисправность» (оптореле, 80 В, 50 мА);
• конфигурирование параметров через программу UProg.exe (сетевой адрес, задержки передачи событий, время управления реле).

Защитные функции:

• защита от короткого замыкания с автоматическим восстановлением;
• защита от перегрузки по выходу;
• защита АКБ от глубокого разряда (отключение нагрузки при напряжении ниже 7 В);
• защита АКБ от переполюсовки и замыкания клемм;
• защита от превышения выходного напряжения;
• защита от перенапряжения на входе;
• датчик вскрытия корпуса (тревога при открытии).

Индикация и сигнализация:

• световая индикация (5 светодиодных индикаторов):
  • наличие сетевого напряжения;
  • состояние заряда АКБ;
  • авария (выход напряжения за пределы нормы, КЗ, перегрузка);
  • связь по RS‑485;
  • состояние нагрузки;
• встроенный звуковой сигнализатор аварийных состояний.

Преимущества:

• Интеграция в ИСО «Орион»: интерфейс RS‑485 и протокол «Орион» позволяют легко подключить устройство к централизованным системам мониторинга.
• Глубокий мониторинг: передача 19 типов событий и измерение ключевых параметров обеспечивают полный контроль состояния системы.
• Интеллект АКБ: автоматическая диагностика, расчёт времени автономной работы и температурный контроль продлевают срок службы батареи.
• Надёжность: многоуровневая защита предотвращает повреждение устройства и нагрузки при аварийных ситуациях.
• Гибкость настройки: программирование через UProg.exe позволяет адаптировать РИП под конкретные задачи.
• Удобство обслуживания: световая и звуковая сигнализация, а также датчик вскрытия корпуса упрощают диагностику и предотвращают несанкционированный доступ.

Область применения:

• системы охранной сигнализации;
• системы пожарной сигнализации и автоматики;
• системы контроля и управления доступом (СКУД);
• системы видеонаблюдения;
• автоматизированные системы пожаротушения (АСПТ);
• другие устройства, требующие бесперебойного питания 12 В постоянного тока в составе ИСО «Орион».

Комплект поставки:

• резервированный источник питания РИП‑12 исп. 50 (РИП‑12‑3/17М1‑Р‑RS);
• инструкция по эксплуатации;
• крепёжные элементы (при наличии).
