SF-21 ELTIS Cчитыватель идентификаторов стандарта Mifare

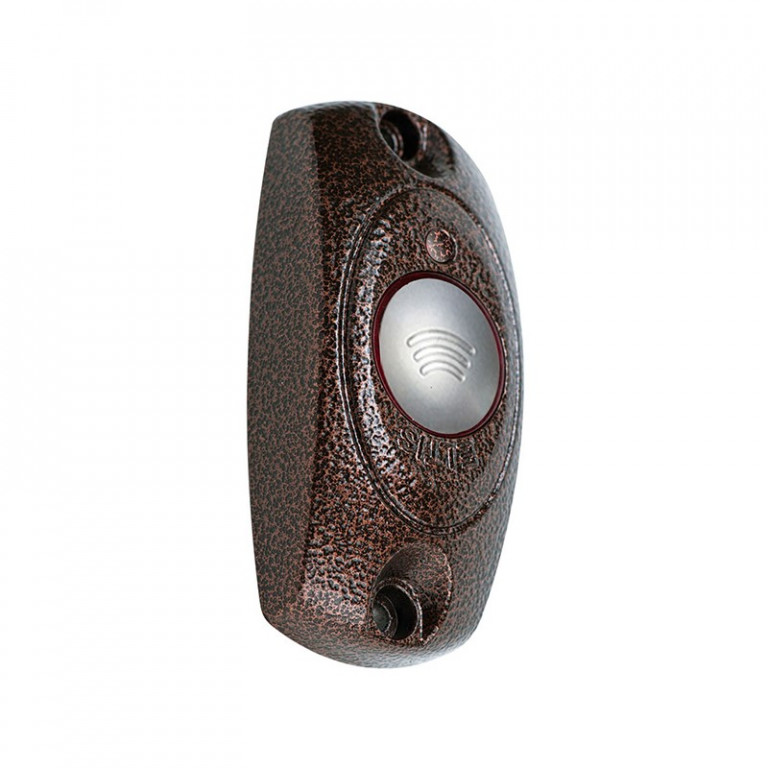

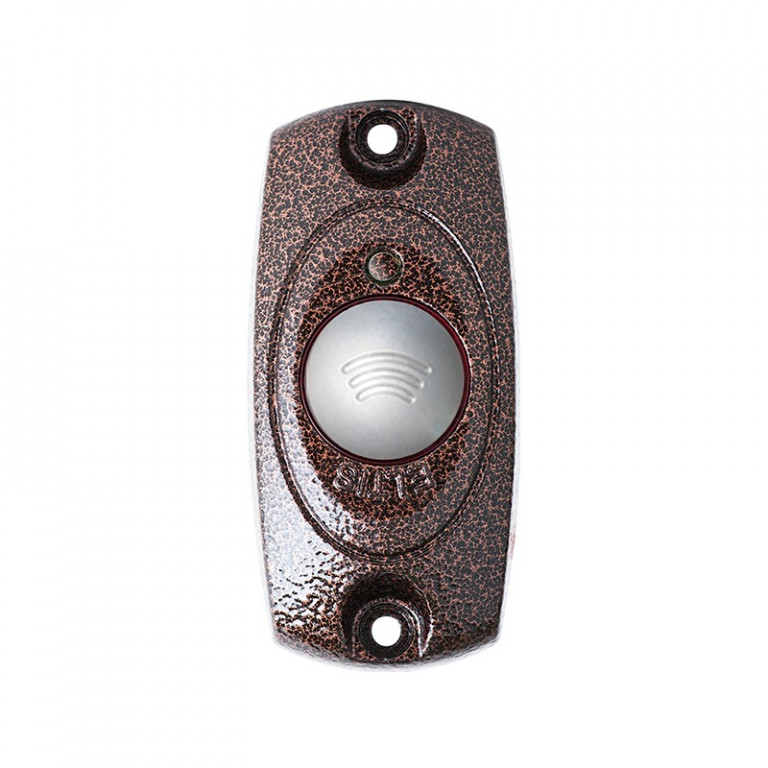

Считыватель идентификаторов стандарта Mifare SF‑21

Устройство для бесконтактного считывания электронных ключей стандарта Mifare и передачи данных в формате Touch Memory ™ — совместимо с широким спектром контроллеров СКУД.

Считыватель SF‑21 предназначен для:

• считывания идентификационного кода с бесконтактных электронных ключей стандарта Mifare (13,5 МГц);
• преобразования и передачи данных в формате кода ключа Touch Memory ™ DS1990;
• работы в защищёном от копирования режиме с ключами Mifare;
• интеграции с системами контроля и управления доступом (СКУД), поддерживающими интерфейс Touch Memory;
• организации точек доступа в жилых, коммерческих и промышленных объектах.

Ключевые преимущества:

• Совместимость форматов. Преобразует данные с Mifare‑карт в формат Touch Memory (DS1990) — позволяет использовать современные карты Mifare с устаревшими контроллерами СКУД.
• Защита от копирования. Поддерживает защищённый режим работы с ключами Mifare — предотвращает несанкционированное дублирование идентификаторов.
• Надёжность конструкции. Металлический корпус с порошковой эмалью устойчив к механическим повреждениям, коррозии и выцветанию.
• Индикация режимов. Красный светодиод отображает состояние устройства:
  • готовность к считыванию;
  • успешное считывание;
  • ошибка или отсутствие карты.
• Гальваническая развязка. Изолирует электрические цепи считывателя от подключаемого устройства — повышает помехоустойчивость и безопасность системы.
• Широкий диапазон питания. Работает от 8 до 16 В — совместим с большинством источников питания СКУД.
• Низкое энергопотребление. Ток не более 50 мА — снижает нагрузку на блок питания.
• Устойчивость к условиям среды. Рабочий диапазон температур −40…+50 ∘C и влажность до 95 % позволяют использовать считыватель внутри помещений и на улице (при условии защиты от прямого попадания осадков).
• Компактность. Габариты 96×38×25 мм позволяют разместить устройство в ограниченном пространстве.

Основные характеристики:

• Модель: SF‑21.
• Тип устройства: бесконтактный считыватель Mifare.
• Стандарт идентификатора: Mifare, 13,5 МГц.
• Выходной формат данных: код ключа Touch Memory ™ DS1990.
• Режим работы: защищённый от копирования (с ключами Mifare).
• Способ монтажа: накладной.
• Материал корпуса: металл.
• Покрытие корпуса: порошковая эмаль высокой устойчивости.
• Индикация: красный светодиод.
• Гальваническая развязка: есть (корпус SF‑21 от электрических цепей подключаемого устройства).
• Напряжение питания: +8…16 В.
• Ток потребления: не более 50 мА.
• Диапазон рабочих температур: −40…+50 ∘C.
• Относительная влажность: не более 95 %.
• Габаритные размеры (Ш×В×Г): не более 96×38×25 мм.
• Масса: не более 0,12 кг.
• Степень защиты: IP54 (защита от пыли и брызг воды).
• Цвет корпуса: стандартный — серый или чёрный (возможны другие варианты).
• Гарантия: 12 месяцев.

Рекомендации по установке:

1. Выберите место монтажа на высоте 1,2–1,5 м от уровня пола — удобно для пользователей.
2. Убедитесь, что поверхность стены или двери прочная и ровная.
3. Перед монтажом отключите питание системы.
4. Разметьте и просверлите отверстия для крепления считывателя.
5. Закрепите устройство на поверхности с помощью крепёжных элементов (обычно входят в комплект).
6. Подключите провода питания (+8…16 В) и линии передачи данных к контроллеру согласно схеме в инструкции:
   • соблюдайте полярность;
   • проверьте надёжность соединений.
7. После подключения проверьте:
   • корректность считывания карт Mifare (используйте несколько разных карт);
   • работу светодиода при успешном и ошибочном считывании;
   • передачу данных в формате TM (DS1990) на контроллер (открытие замка, регистрация события и т. п.);
   • отсутствие помех и ошибок при передаче данных.
8. Убедитесь, что считыватель надёжно закреплён, а кабель не создаёт натяжение и защищён от перетирания.
9. При уличном монтаже обеспечьте защиту устройства от прямого попадания дождя или снега (например, установите козырёк).

Подходит для:

• офисных зданий и бизнес‑центров;
• многоквартирных домов и подъездов;
• банков и учреждений с повышенными требованиями к безопасности;
• складов и промышленных объектов;
• гостиниц и санаториев;
• объектов с существующей инфраструктурой СКУД на базе интерфейса Touch Memory;
• модернизации старых систем доступа с заменой считывателей на более современные с поддержкой Mifare.

Комплектация:

• считыватель SF‑21 — 1 шт.;
• крепёжные элементы — 1 комплект (при наличии);
• инструкция по установке и схеме подключения — 1 экз.
