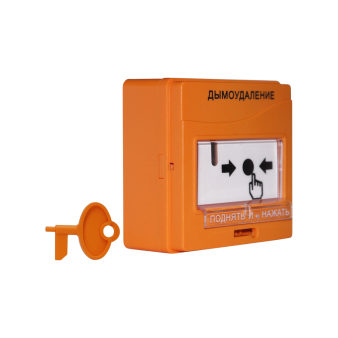

УДП-513-3М исп.02 надпись "Дымоудаление" (оранжевый) Болид Устройство дистанционного управления электроконтактное

Устройство дистанционного пуска УДП 513-3М исп.02 «Дымоудаление»

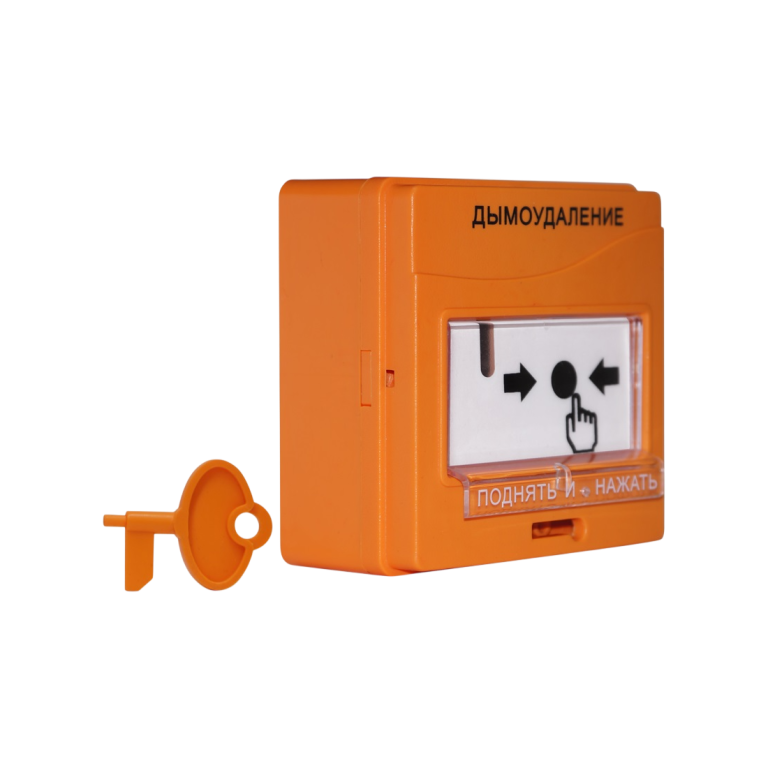

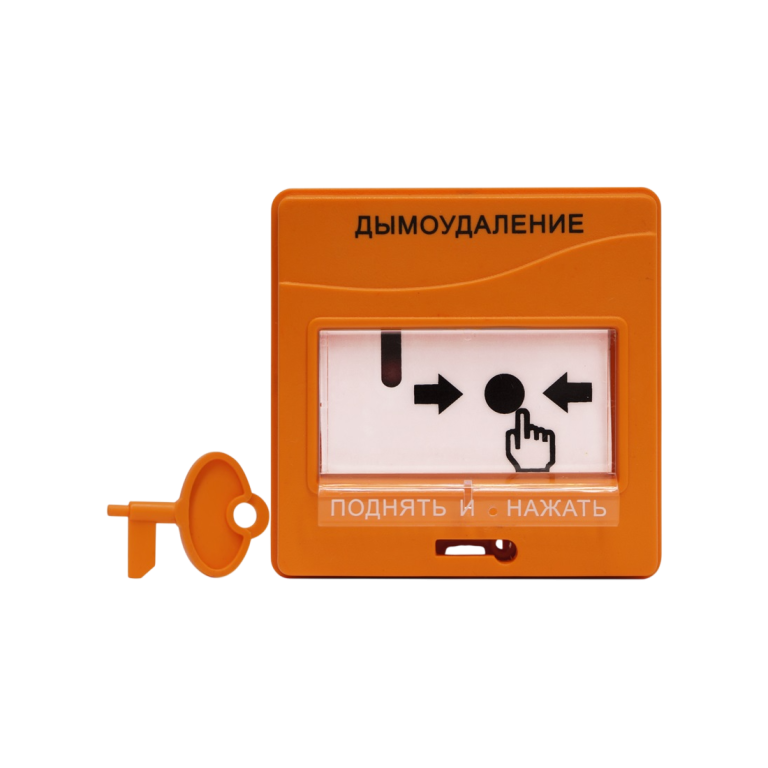

Адресное устройство дистанционного пуска электроконтактного типа для подачи аварийных сигналов и разблокирования эвакуационных выходов. Работает в составе комплекса технических средств «Орион» (серия ИСО Орион). Корпус оранжевого цвета с надписью «Дымоудаление» позволяет визуально отличить устройство от ручных пожарных извещателей и УДП другого назначения. Оснащён пломбируемым защитным стеклом, предохраняющим от случайных срабатываний. Подключение — двухпроводное, питание от шлейфа приёмно-контрольного прибора.

Преимущества

• Защита от случайного срабатывания — пломбируемое защитное стекло соответствует классу В по ГОСТ Р 53325-2012; комплект пломб и проволоки входит в состав изделия.
• Чёткая визуальная идентификация — оранжевый корпус и однозначная надпись исключают путаницу с ручными пожарными извещателями и УДП иного назначения.
• Светодиодная индикация состояния — в дежурном режиме мигание с периодом 4 с подтверждает работоспособность; при срабатывании индикатор горит непрерывно, подтверждая приём сигнала прибором.
• Совместимость с оборудованием «Орион» — работает с «С2000-4», «Сигнал-20П», «С2000-АСПТ», «Сигнал-10» и аналогичными приборами.
• Минимальное потребление — ток 0,5 мА снижает нагрузку на шлейф и расширяет возможности каскадного подключения.
• Широкий температурный диапазон — от −30 до +55 °C, пригодно для неотапливаемых помещений.

Основные характеристики

• Тип изделия: устройство дистанционного пуска адресное, электроконтактное.
• Серия: ИСО Орион.
• Назначение: подача аварийных сигналов, разблокирование эвакуационных выходов.
• Тип установки: настенный.
• Подключение: двухпроводное.
• Напряжение питания: 12 / 24 В (от шлейфа приёмно-контрольного прибора).
• Потребляемый ток: 0,5 мА.
• Светодиодный индикатор: да.
• Степень защиты оболочки: IP40.
• Рабочая температура: от −30 до +55 °C.
• Габариты (Д × Ш × В): 94 × 94 × 54 мм.
• Вес: 0,13 кг.
• Срок эксплуатации: 10 лет.
• Совместимые приборы: «С2000-4», «Сигнал-20П», «С2000-АСПТ», «Сигнал-10» и аналогичные (напряжение в шлейфе до 30 В, ограничение тока не более 25 мА).
• Класс по ГОСТ Р 53325-2012: класс В (за счёт пломбируемого защитного стекла).

Где может применяться

• Системы пожарной автоматики — дистанционный запуск систем дымоудаления, вентиляции, подпора воздуха при пожаре.
• Системы контроля и управления доступом (СКУД) — аварийное разблокирование эвакуационных выходов по сигналу с УДП.
• Объекты с массовым пребыванием людей — торговые центры, административные здания, школы, больницы: установка на путях эвакуации в доступных для персонала местах.
• Промышленные и складские объекты — подача аварийных сигналов на посты охраны и диспетчерские пункты.
• Интеграция с АРМ «Орион Про» — работа в составе крупных многоуровневых систем безопасности с централизованным мониторингом.

Важные особенности и ограничения

• Только в составе комплекса «Орион» — УДП не является самостоятельным устройством и требует подключения к совместимому приёмно-контрольному прибору.
• Степень защиты IP40 — предназначен только для внутренних помещений; не подходит для уличной установки или зон с повышенной влажностью и запылённостью.
• Пломбируемое стекло требует обслуживания — после срабатывания защитное стекло разрушается и требует замены; пломба подлежит повторной установке.
• Ограничения по параметрам шлейфа — прибор должен обеспечивать напряжение до 30 В и ограничивать ток на уровне не более 25 мА; при превышении возможен выход УДП из строя.
• Место установки должно быть доступным и заметным — монтаж на путях эвакуации на высоте, регламентированной нормативными документами; оранжевый корпус должен быть хорошо виден.
• Не является ручным пожарным извещателем — устройство подаёт сигнал на запуск исполнительных механизмов, а не на пуск пожарной сигнализации; не допускается замена одного устройства другим.
• Производитель оставляет за собой право изменять конструкцию и технические характеристики без предварительного уведомления.
