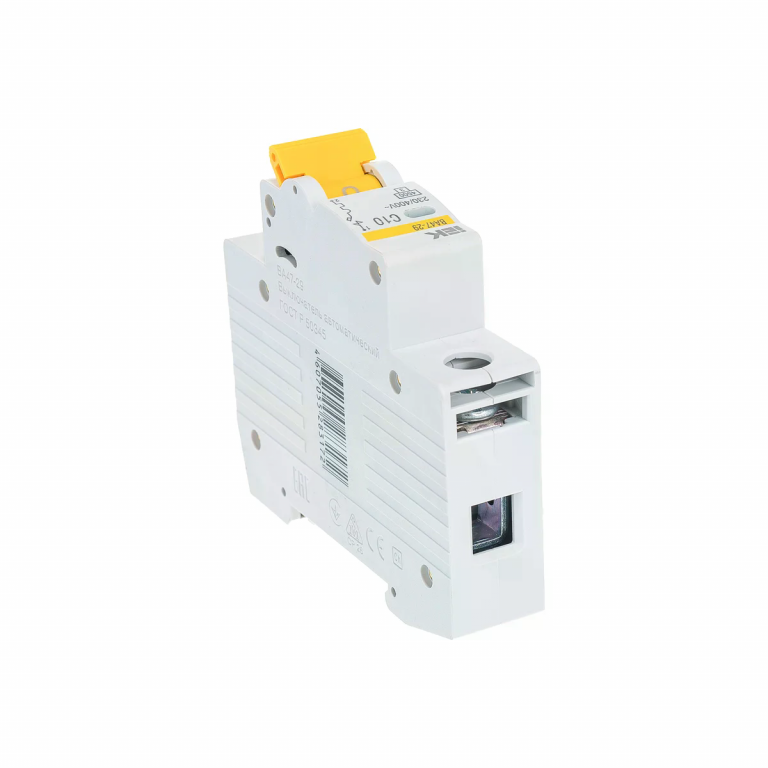

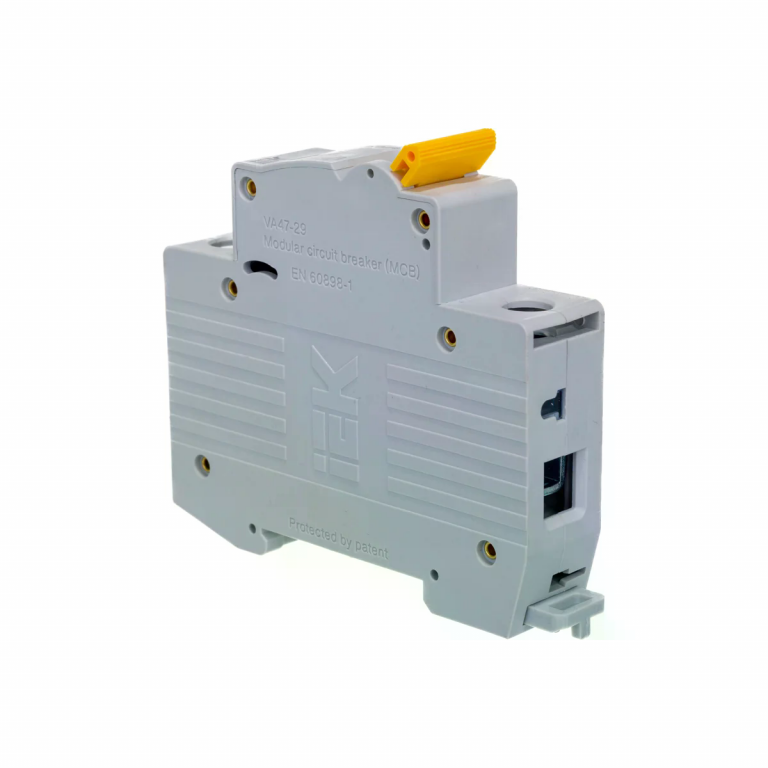

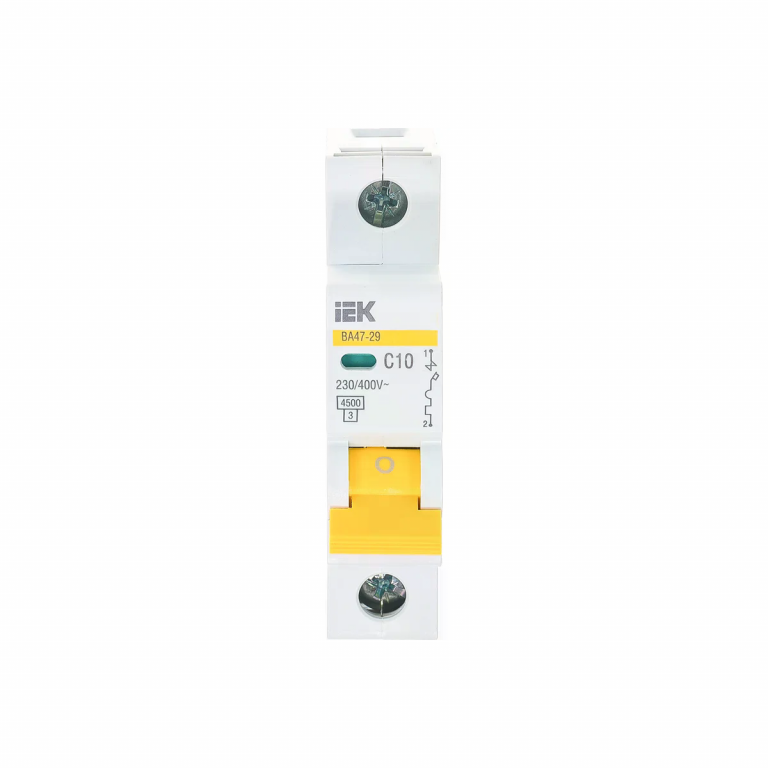

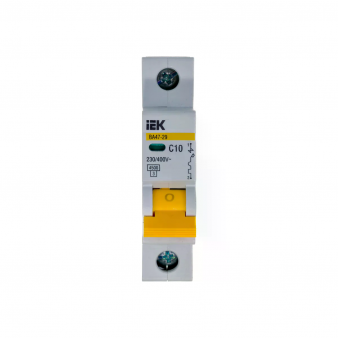

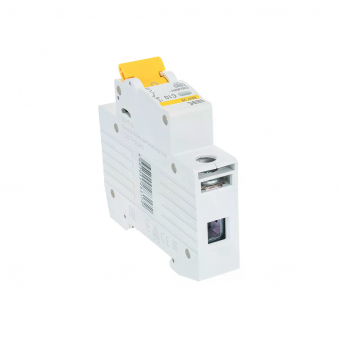

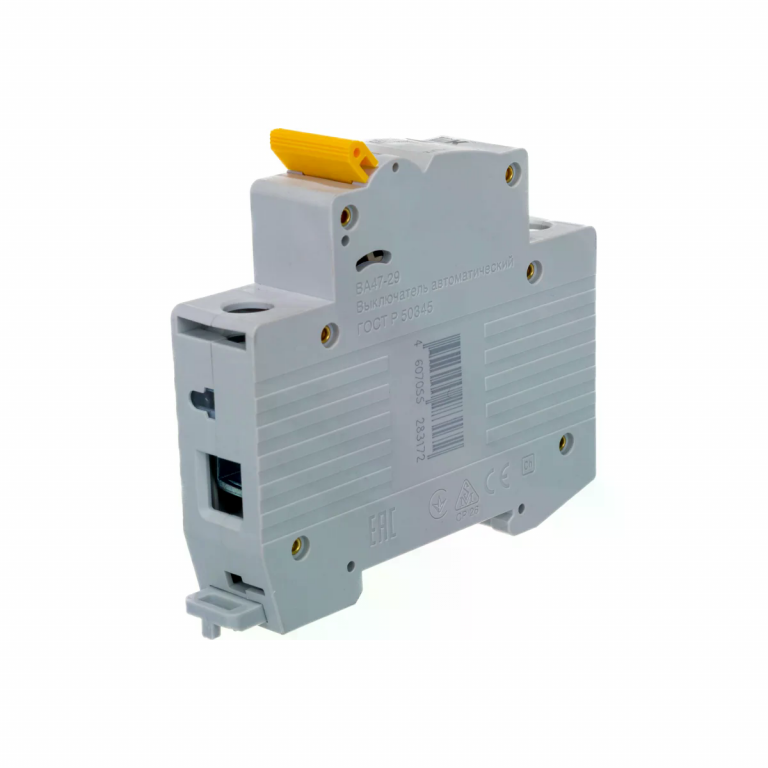

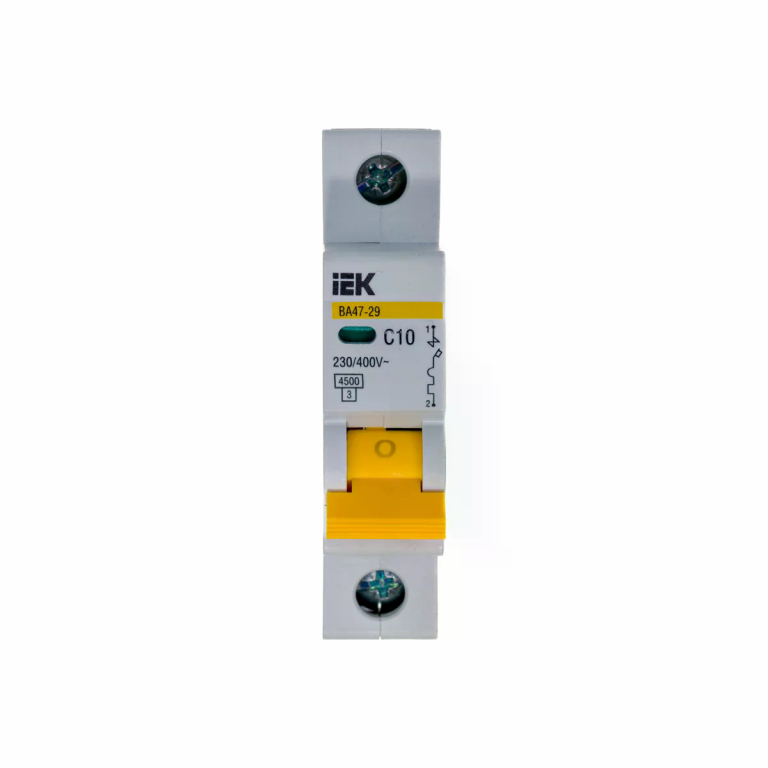

Выключатель автоматический IEK ВА47-29 1Р 10А 4.5кА С MVA20-1-010-C

Автоматический выключатель IEK ВА47‑29 1P 10А 4,5 кА MVA20‑1‑010‑C

Производитель: IEK (Китай).
Серия: ВА47‑29.
Тип: модульный однополюсный автоматический выключатель.

Основное назначение
Защита электрических цепей от:

• коротких замыканий;
• перегрузок.

Подходит для линий с умеренными пусковыми токами:

• освещение;
• розеточные группы;
• бытовые и коммерческие электроустановки.

Технические характеристики

• номинальный ток: 10 А;
• характеристика расцепителя: C (срабатывание при токах 5–10 × Iₙ);
• количество полюсов: 1 P;
• номинальная отключающая способность: 4,5 кА (по стандарту IEC 60898‑1);
• номинальное напряжение: 230 В (переменный/постоянный ток, AC/DC);
• номинальная частота: 50 Гц;
• модульная ширина: 1 модуль (18 мм);
• степень защиты: IP20;
• способ монтажа: на DIN‑рейку (35 мм).

Эксплуатационные параметры

• климатическое исполнение: УХЛ‑4 (умеренный и холодный климат, эксплуатация в закрытых помещениях с естественной вентиляцией);
• диапазон рабочих температур: −40 … +50 °C;
• максимальное сечение подключаемого кабеля: 25 мм²;
• номинальное импульсное напряжение: 4 кВ;
• механическая износостойкость: до 20 000 циклов включения/отключения.

Конструктивные параметры

• габариты (В × Ш × Г): 80 × 18 × 43,6 мм;
• масса: 0,103 кг;
• цвет корпуса: белый.

Соответствие стандартам

• ГОСТ Р 50345‑2010;
• IEC 60898‑1.

Особенности

• два расцепителя: электромагнитный (мгновенное срабатывание) и тепловой (срабатывание за несколько секунд–часов);
• дугогасительная система нового поколения;
• увеличенная прочность зоны присоединения проводников (дополнительные заклёпки + монолитная лицевая панель);
• возможность двойного присоединения (шина или гибкий проводник);
• индикатор положения контактов на лицевой панели;
• совместимость с дополнительными устройствами (РН47, РММ47, КСВ/КС47) безвинтовым способом.

Область применения

• жилые помещения;
• коммерческие и административные здания;
• распределительные щиты с DIN‑рейками;
• цепи освещения и розеточных групп.
