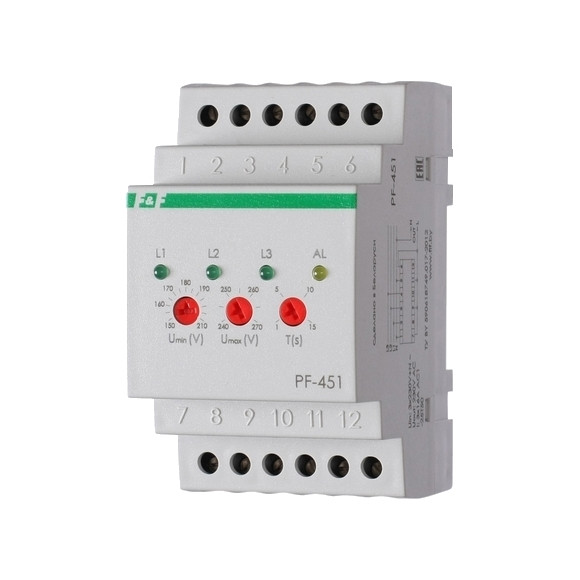

Автоматический переключатель фаз PF‑451 «Евроавтоматика ФиФ» (модель EA04.005.003)

Назначение
Устройство предназначено для автоматического выбора оптимальной питающей фазы в трёхфазной сети. Обеспечивает бесперебойное питание однофазной нагрузки за счёт переключения на фазу с нормальными параметрами напряжения. Применяется для защиты чувствительного оборудования от перепадов напряжения, перекоса фаз и аварийных ситуаций в сети.

Основные функции

• автоматический выбор фазы с наиболее стабильным напряжением;
• отключение нагрузки при выходе напряжения за установленные пределы;
• повторное включение нагрузки после восстановления нормальных параметров сети;
• ускоренное отключение при критических отклонениях напряжения.

Технические характеристики

• напряжение питания: 3 × 380 В AC + N;
• максимальный коммутируемый ток: 16 А;
• тип контактов: 3 замыкающих контакта;
• погрешность измерения напряжения: 3 %;
• габаритные размеры: 52 × 90 × 65 мм;
• масса: 152 г.

Параметры настройки и защиты

1. Нижний порог отключения: 150–210 В (регулируемый).
2. Задержка отключения по нижнему порогу: 1–15 с (регулируемая).
3. Верхний порог отключения: 240–270 В (регулируемый).
4. Задержка отключения по верхнему порогу: 0,3 с.
5. Задержка повторного включения: 10 с.
6. Напряжение ускоренного отключения (время срабатывания 0,1 с):
   • нижний предел: 100 В;
   • верхний предел: 300 В.

Принцип работы

1. Устройство непрерывно контролирует параметры напряжения на трёх фазах.
2. При обнаружении фазы с напряжением в допустимых пределах нагрузка подключается к ней.
3. Если напряжение на текущей фазе выходит за установленные пороги, устройство переключает нагрузку на другую фазу с нормальными параметрами.
4. При критических отклонениях (ниже 100 В или выше 300 В) происходит мгновенное отключение нагрузки (за 0,1 с) для защиты оборудования.
5. После нормализации напряжения устройство автоматически включает нагрузку с задержкой 10 с.

Область применения

• жилые дома и квартиры с трёхфазным вводом;
• офисы и коммерческие помещения;
• промышленные объекты с однофазной нагрузкой;
• системы резервного питания;
• защита чувствительного оборудования (котлов отопления, серверов, медицинской техники и т. д.).

Преимущества

• надёжная защита оборудования от скачков и просадок напряжения;
• автоматическое восстановление питания после нормализации сети;
• гибкая настройка параметров защиты под конкретные условия эксплуатации;
• компактность и простота монтажа на DIN‑рейку;
• высокая скорость реакции на критические ситуации.

Условия эксплуатации

• установка в закрытых электрощитах;
• температура окружающей среды: в соответствии с требованиями для электрооборудования данного класса;
• отсутствие агрессивных сред и высокой влажности в месте установки.

Рекомендации по монтажу и настройке

1. Установите устройство на DIN‑рейку в электрощите.
2. Подключите входные и выходные цепи согласно схеме в руководстве пользователя.
3. Настройте пороги напряжения и задержки срабатывания в соответствии с требованиями нагрузки.
4. Проверьте корректность работы устройства в различных режимах (нормальный, аварийный).
5. Периодически проверяйте состояние контактов и параметры работы переключателя.

Меры безопасности

• все подключения выполняйте при отключённом напряжении;
• используйте провода соответствующего сечения;
• убедитесь в надёжности контактных соединений;
• не превышайте максимальный коммутируемый ток (16 А).
