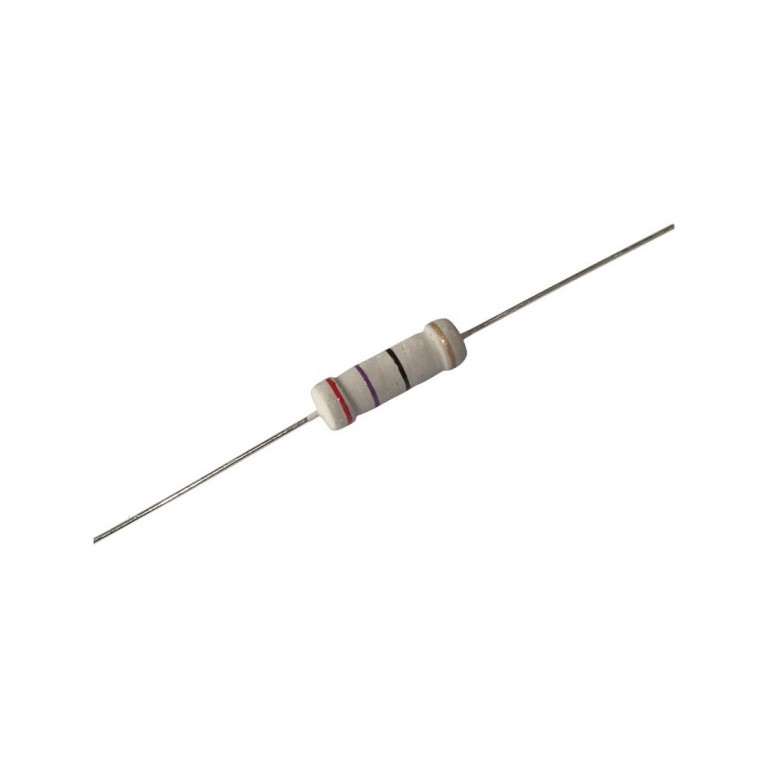

MO-200 (С2-23) Резистор металлооксидный, 2Вт, 200 кОм, 5%

Резистор металлооксидный MO‑200 (С2‑23)

Тип: С2‑23.
Назначение: постоянный металлооксидный резистор для работы в цепях постоянного, переменного и импульсного тока.

Основные характеристики

• номинальное сопротивление: 200 кОм;
• точность (допуск): ±5 %;
• номинальная мощность: 2 Вт;
• максимальное рабочее напряжение: 750 В;
• рабочий температурный диапазон: от −55 до +155 °C.

Конструктивные параметры

• длина корпуса (L): 15,5 мм;
• диаметр корпуса (D): 5 мм;
• способ монтажа: в отверстие (выводные контакты);
• вес: 0,98 г.

Особенности конструкции и эксплуатации

• металлооксидная плёночная структура резистивного элемента;
• высокая надёжность и стабильность параметров;
• широкий диапазон рабочих температур;
• низкий уровень собственных шумов;
• огнеупорное покрытие (обеспечивает дополнительную безопасность при высоких нагрузках);
• лужёные выводы для удобства пайки;
• цветная кодировка номинала для быстрой идентификации.

Области применения

• источники питания;
• усилители и аудиоаппаратура;
• промышленные контроллеры и автоматика;
• телекоммуникационное оборудование;
• бытовая и промышленная электроника;
• схемы фильтрации и делителей напряжения;
• ограничители тока и разрядные цепи.

Преимущества модели

• устойчивость к кратковременным перегрузкам;
• стабильность характеристик в широком температурном диапазоне;
• долговечность и надёжность в продолжительных режимах работы;
• совместимость с общепринятыми методами монтажа и пайки;
• компактность при относительно высокой мощности рассеивания.

Рекомендации по монтажу и эксплуатации

1. Соблюдайте полярность подключения (для резисторов это не критично, но важно учитывать расположение в схеме).
2. Обеспечьте достаточный теплоотвод при работе на мощностях, близких к максимальным.
3. Избегайте механических нагрузок на выводы — они тонкие и могут деформироваться.
4. При пайке соблюдайте температурный режим, чтобы не повредить резистивный слой.
5. Учитывайте допустимый диапазон напряжений и токов в схеме — не превышайте 750 В и мощность 2 Вт.
6. При размещении на плате оставляйте зазоры для вентиляции и охлаждения.

Меры предосторожности

• не эксплуатируйте резистор во влажной среде без дополнительной защиты (если не предусмотрена влагоизоляция);
• избегайте резких температурных перепадов, которые могут вызвать микротрещины в покрытии;
• проверяйте соответствие параметров резистора требованиям схемы перед установкой.
