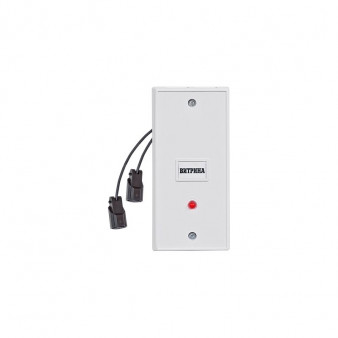

Витрина (ИО408-3) Риэлта Извещатель охранный объемный ультразвуковой

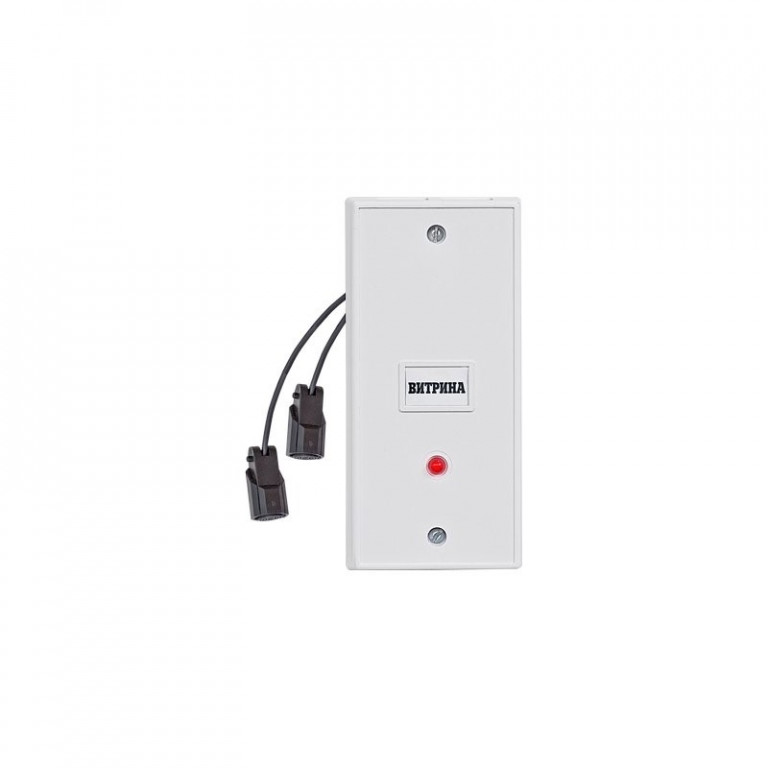

Извещатель охранный объёмный ультразвуковой «Витрина» (ИО 408‑3), Риэлта

Назначение
Извещатель предназначен для охраны закрытых витрин и иных локальных объёмов (например, музейных экспонатов, сейфов, шкафов) путём обнаружения:

• попыток проникновения в охраняемый объём;
• перемещения предметов внутри объёма.

Тревожное извещение передаётся на приёмно‑контрольный прибор (ПКП) размыканием выходных контактов сигнального реле.

Основные функции и особенности

• Объёмная зона обнаружения: формируется за счёт создания стационарного акустического поля внутри охраняемого пространства;
• Многоуровневая обработка сигнала: повышает достоверность обнаружения и снижает вероятность ложных срабатываний;
• Защита от маскирования: контроль отключения и блокировки акустических преобразователей (излучателя и приёмника);
• Контроль шлейфа: выявление обрыва и короткого замыкания (КЗ) в линии связи;
• Помехоустойчивость: устойчивость к акустическим шумам звукового диапазона;
• Два режима извещения: «норма» (дежурный режим) и «тревога» (срабатывание);
• Самоконтроль: автоматическая проверка работоспособности извещателя;
• Регулируемая чувствительность: дискретная настройка порога реагирования под конкретные условия эксплуатации;
• Визуальный контроль: индикация режимов работы и наличия помех внутри охраняемого объёма;
• Защита от вскрытия: при несанкционированном доступе к блоку обработки сигнала (БОС) выдаётся извещение «вскрытие» размыканием контактов встроенного микропереключателя.

Технические характеристики

• Минимальный охраняемый объём: 0,03 м³;
• Максимальный охраняемый объём: 1,0 м³;
• Расстояние от АИ/АП до охраняемого объекта: не более 1,5 м;
• Напряжение питания (постоянный ток): 10,2–15 В;
• Потребляемый ток (дежурный режим): не более 50 мА;
• Диапазон рабочих температур: от +5 °C до +40 °C;
• Степень защиты оболочки: IP30 (защита от попадания твёрдых тел ≥ 2,5 мм, без защиты от влаги);
• Габаритные размеры:
  • блок обработки сигнала (БОС): 123 × 58 × 26 мм;
  • акустический излучатель (АИ) и акустический приёмник (АП): 40 × 30 × 20 мм;
• Масса: не более 0,3 кг.

Состав извещателя

Извещатель состоит из трёх функциональных блоков:

• Блок обработки сигнала (БОС) — обрабатывает сигналы, формирует извещения, контролирует состояние системы;
• Акустический излучатель (АИ) — генерирует ультразвуковое поле;
• Акустический приёмник (АП) — принимает отражённый сигнал, фиксирует изменения в акустическом поле.

Область применения

Используется для охраны:

• музейных ценностей (в т. ч. в Государственном Эрмитаже, Русском музее, музее‑заповеднике Петергоф);
• витрин с драгоценностями, антиквариатом, ценными экспонатами;
• сейфов, шкафов с документами или дорогостоящим оборудованием;
• локальных объёмов на объектах с повышенными требованиями к безопасности.

Преимущества

• Высокая точность обнаружения: ультразвуковое поле реагирует на малейшие изменения в объёме;
• Гибкость настройки: регулировка чувствительности и адаптация к специфике охраняемого объекта;
• Надёжность: защита от маскирования, вскрытия и контроля шлейфа повышают устойчивость к саботажу;
• Автоматизация: самоконтроль и индикация упрощают техническое обслуживание;
• Компактность: малые габариты позволяют устанавливать извещатель в ограниченных пространствах;
• Универсальность: подходит для различных типов витрин и локальных объёмов.

Важные замечания

• перед монтажом проверьте соответствие объёма витрины диапазону 0,03–1,0 м³;
• убедитесь в корректном расположении АИ и АП относительно охраняемого объекта (не более 1,5 м);
• при установке избегайте зон с интенсивными акустическими помехами (громкие звуки, вибрация);
• после монтажа проведите тестирование на срабатывание и отсутствие ложных тревог;
• регулярно проверяйте состояние акустических преобразователей и контактов реле;
• соблюдайте температурный режим эксплуатации (+5…+40 °C) для стабильной работы ультразвукового канала.
