С2000-КПБ 2RS485 Боид Контрольно-пусковой блок

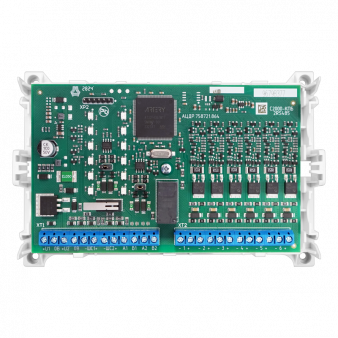

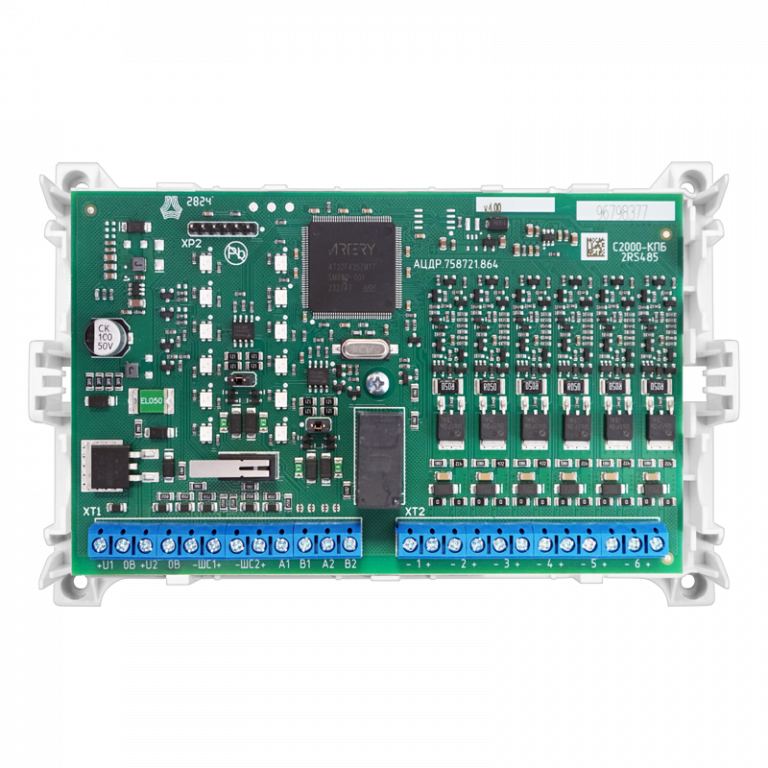

Контрольно‑пусковой блок «С2000‑КПБ 2RS485» (Боид)

Устройство для управления исполнительными устройствами и контроля технологических шлейфов в составе интегрированной системы охраны «Орион». Обеспечивает надёжное управление и мониторинг с защитой от ложных срабатываний.

Блок предназначен для:

• управления шестью исполнительными устройствами (оповещателями, замками, модулями пожаротушения, камерами и т. д.);
• контроля исправности цепей подключения устройств (обрыв и короткое замыкание);
• организации двух технологических неадресных шлейфов сигнализации;
• передачи тревожных и служебных сообщений на центральный пульт («С2000», «С2000М», ППКУП «С2000‑АСПТ», АРМ «Орион»/«Орион Про»);
• контроля напряжения питания и вскрытия корпуса;
• обеспечения резервирования питания (основной и резервный источники);
• световой индикации состояния всех компонентов системы.

Ключевые особенности

• 6 контролируемых выходов — управление различными исполнительными устройствами.
• 2 линии RS‑485 — для интеграции в ИСО «Орион», протокол «Орион».
• 2 программируемых технологических шлейфа — настройка под конкретные задачи объекта.
• Двойное питание — основной и резервный вводы (12–24 В), неисправность одного не влияет на работу другого.
• Контроль цепей — диагностика на обрыв и КЗ для каждого выхода.
• Защита от ложных включений — блокировка активации устройств при неисправностях блока.
• Датчик вскрытия корпуса — микропереключатель для фиксации несанкционированного доступа.

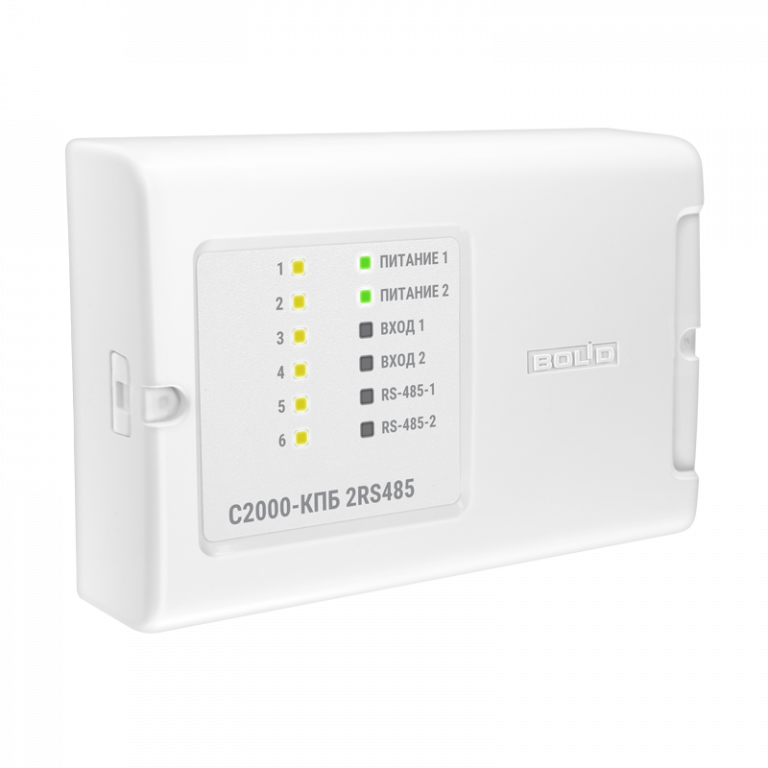

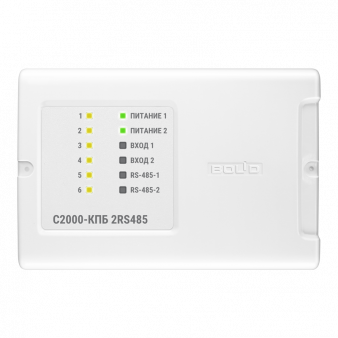

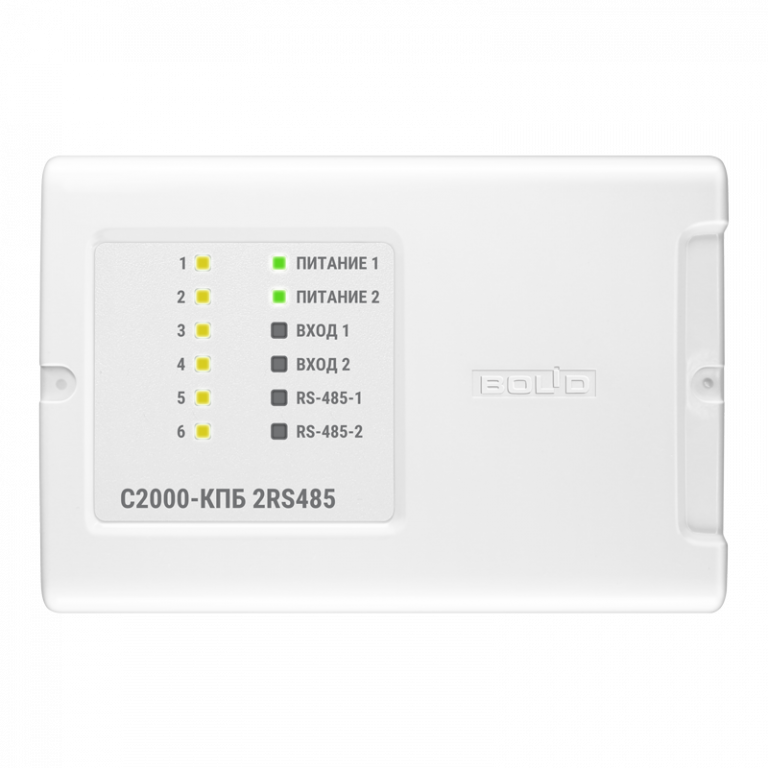

• Световая индикация — отображение состояния прибора, выходов, шлейфов и интерфейса RS‑485.
• Гибкое программирование — настройка через программу UProg.exe.
• Универсальность монтажа — настенный или на DIN‑рейку.

Технические характеристики

• Модель: «С2000‑КПБ 2RS485», производитель — Боид.
• Контролируемые выходы: 6 шт.
• Коммутируемое напряжение: 10,2–28,4 В постоянного тока.
• Максимальный ток одного канала: 2,5 А.
• Максимальный ток блока: 6 А.
• Ток контроля исправности цепей: ≤ 1,5 мА.
• Технологические шлейфы сигнализации (ШС): 2 радиальных неадресных.
• Параметры ШС:
  • сопротивление проводов (без выносного элемента): ≤ 100 Ом;
  • сопротивление утечки (между проводами или проводом и «землёй»): ≥ 50 кОм;
  • максимальное общее сопротивление: 50 кОм.
• Коммуникационные порты: 2 линии RS‑485 (протокол «Орион»).
• Питание: внешний источник постоянного тока (основной и резервный).
• Напряжение питания: 10,2–28,4 В.
• Ток потребления:
  • без исполнительных устройств: ≤ 130 мА (при 12 В и 24 В);
  • дежурный режим (выходы выключены):
  • ≤ 75 мА (при 12 В);
  • ≤ 45 мА (при 24 В).
• Готовность к работе: ≤ 3 с после включения.
• Рабочий диапазон температур: от –30 °C до +55 °C.
• Влажность: до 98 % при +25 °C.
• Степень защиты корпуса: IP40.
• Габариты: 156×107×39 мм.
• Масса: ≤ 0,3 кг.
• Срок службы: 10 лет.
• Программирование: программа UProg.exe.
• Подключение к ПК: через RS‑485 с преобразователем интерфейсов.
• Тип монтажа: настенный навесной или на DIN‑рейку.

Преимущества модели

• Надёжность управления — защита от ложного включения устройств при неисправностях блока.
• Резервирование питания — два независимых ввода исключают отказ системы при проблемах с одним источником.
• Комплексный контроль — мониторинг цепей на обрыв/КЗ, напряжения питания, вскрытия корпуса.
• Гибкость интеграции — совместимость с ИСО «Орион» и возможность передачи данных на разные пульты и АРМ.
• Экономия на кабелях — использование существующих линий RS‑485 для управления и контроля.
• Простота настройки — программирование через UProg.exe, подключение к ПК через стандартный интерфейс.
• Компактность — малые габариты и вес позволяют разместить блок в ограниченном пространстве.
• Устойчивость к условиям среды — работа при низких температурах (до –30 °C) и высокой влажности (до 98 %).
• Визуальный контроль — световая индикация упрощает диагностику состояния системы.

«С2000‑КПБ 2RS485» подходит для использования в:

• системах пожарной сигнализации (управление оповещателями, модулями пожаротушения);
• системах контроля доступа (электромагнитные замки, турникеты);
• комплексах видеонаблюдения (включение камер по тревоге);
• промышленных объектах (контроль технологических процессов);
• офисных зданиях и бизнес‑центрах (интеграция с охранными системами);
• торговых центрах и складах (управление эвакуационными системами);
• медицинских учреждениях (контроль безопасности помещений);
• жилых комплексах (автоматизация инженерных систем).

Рекомендации по монтажу и эксплуатации

1. Монтаж:
   • закрепите блок на стене или DIN‑рейке в защищённом от влаги месте;
   • обеспечьте удобный доступ для обслуживания и индикации.
2. Подключение питания:
   • подсоедините основной и резервный источники (12–24 В);
   • проверьте полярность и надёжность контактов.
3. Настройка:
   • используйте UProg.exe для программирования выходов и шлейфов;
   • настройте параметры контроля (обрыв/КЗ) для каждого выхода.
4. Интеграция:
   • подключите блок к интерфейсу RS‑485 через преобразователь;
   • убедитесь, что протокол «Орион» поддерживается центральным пультом.
5. Тестирование:
   • проверьте индикацию состояния выходов и шлейфов;
   • имитируйте обрыв/КЗ для проверки диагностики;
   • протестируйте передачу тревожных сообщений на пульт.
6. Обслуживание:
   • регулярно проверяйте контакты питания и линий связи;
   • контролируйте работу резервного источника;
   • очищайте корпус от пыли (не используйте агрессивные жидкости).
