РМ-4-R3 Рубеж Адресный релейный модуль (четыре отдельных реле)

Адресный релейный модуль РМ‑4‑R3

Программируемый модуль для управления исполнительными устройствами в составе системы пожарной сигнализации. Работает под управлением приёмно‑контрольного прибора «Рубеж» с обменом данных по протоколу R3.

Ключевые преимущества

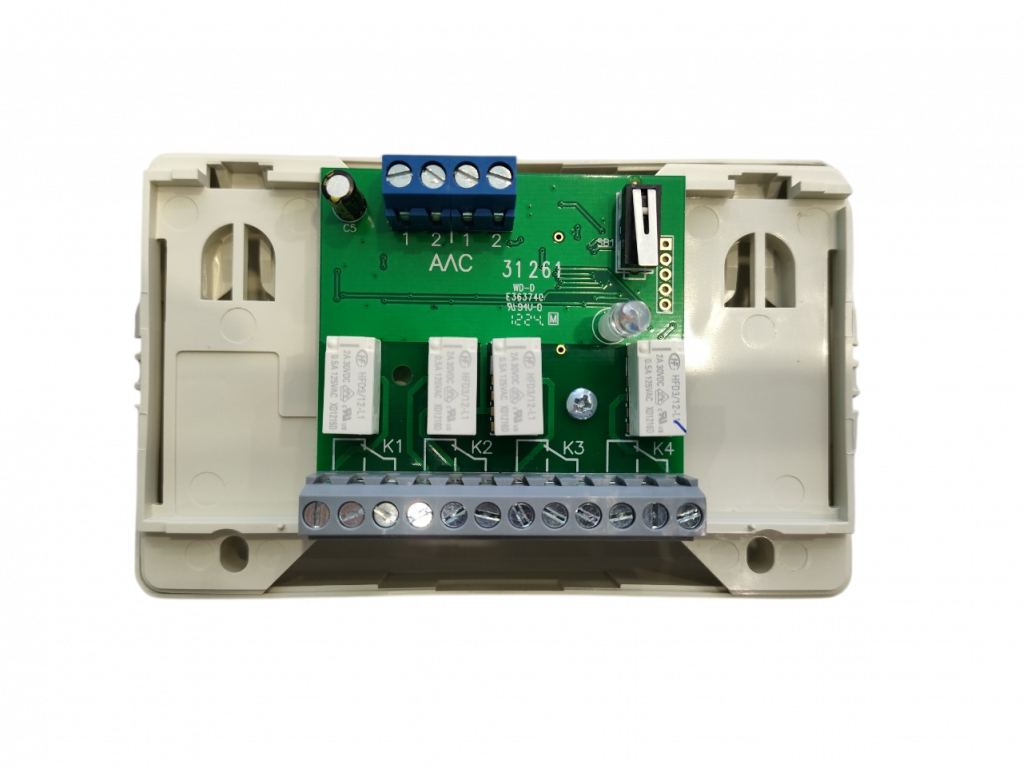

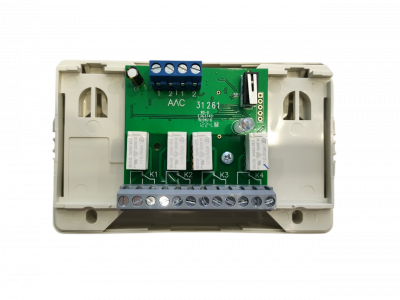

• Многофункциональность: 4 независимых реле (4 логических устройства с индивидуальными адресами в системе) позволяют управлять несколькими устройствами одновременно.
• Гибкость конфигурации: программируется с компьютера или непосредственно с приёмно‑контрольного прибора — адаптация под задачи объекта.
• Универсальность применения: подключение любых исполнительных устройств АСУТП с релейным управлением (при соответствии параметров тока и напряжения характеристикам реле).
• Интеграция с внешними системами: передача состояний системы на стороннее оборудование и пульты централизованного наблюдения (ПЦН).

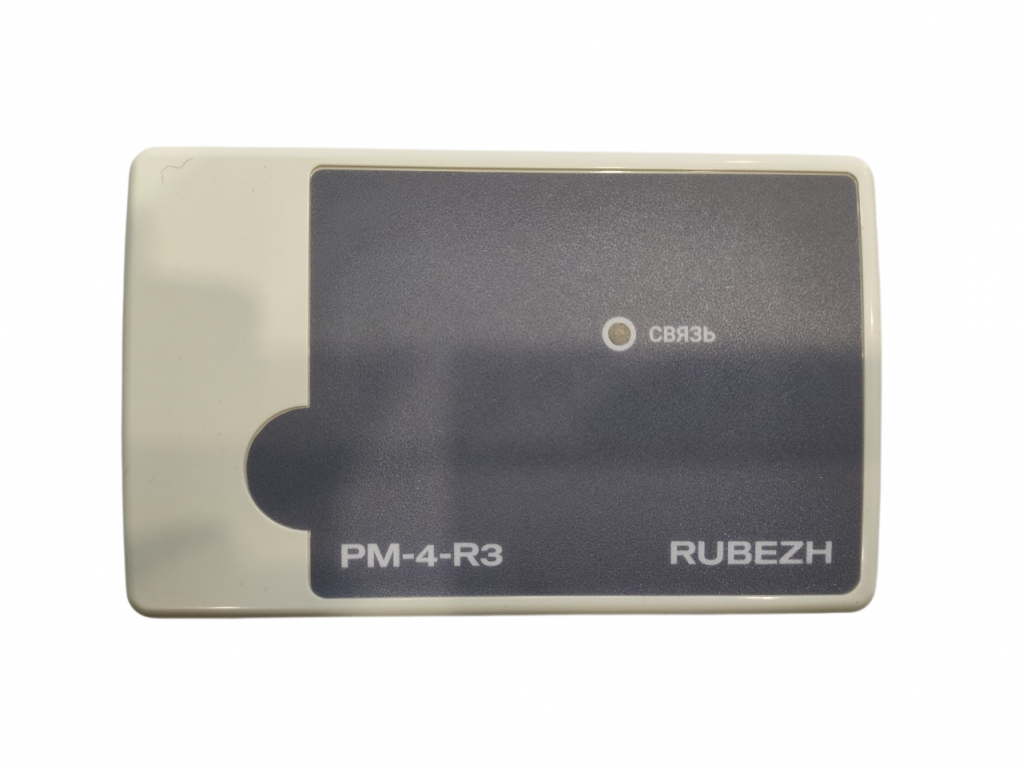

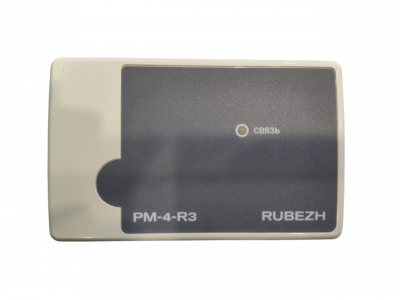

• Надёжность связи: светодиодная индикация наличия связи с приёмно‑контрольным прибором и состояния реле — визуальный контроль работы.

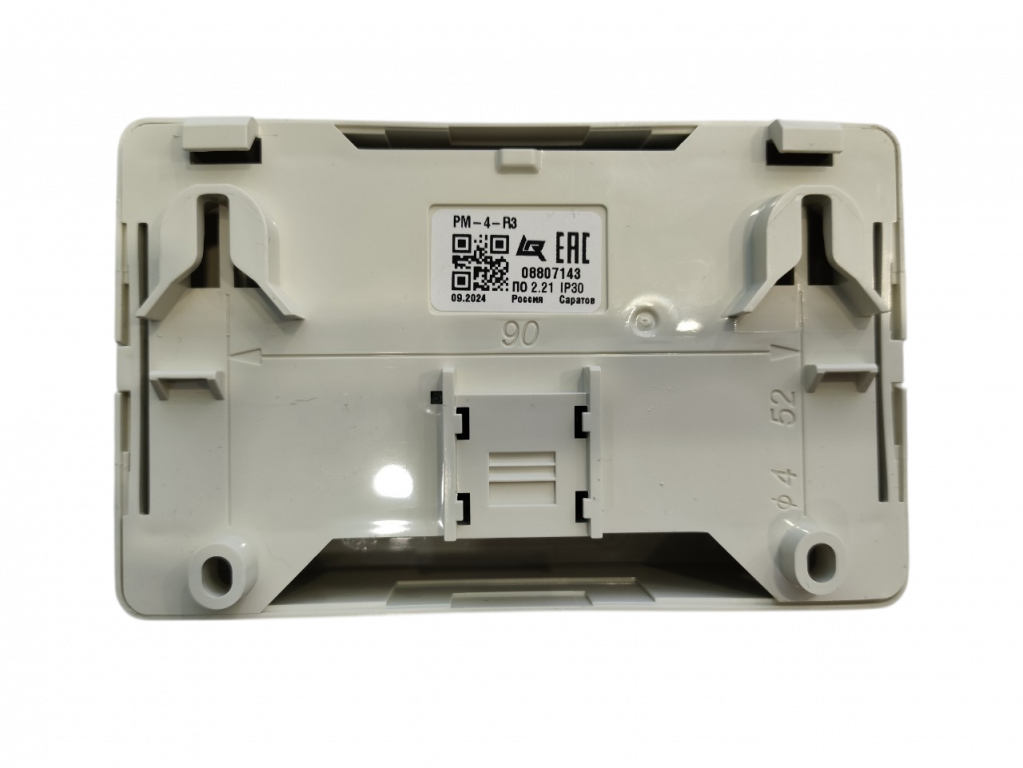

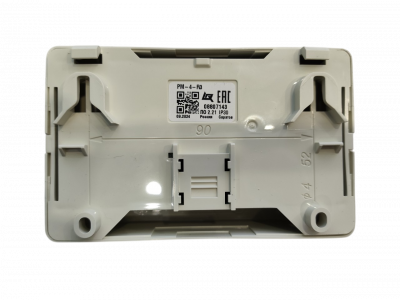

• Простота монтажа: возможность установки на DIN‑рейку (крепежная планка заказывается отдельно).
• Централизованное управление: включение реле по событиям в системе (пожар, тревога, постановка/снятие с охраны и т. д.).
• Энергоэффективность: низкое потребление тока в дежурном режиме (не более 0,38 мА).

Основные характеристики

Общие параметры:

• модель: РМ‑4‑R3;
• тип: адресный релейный модуль;
• назначение: управление исполнительными устройствами в системах пожарной сигнализации;
• совместимость: приёмно‑контрольные приборы «Рубеж» (протокол R3);
• количество реле: 4 (каждое с индивидуальным адресом в системе);
• способ монтажа: на DIN‑рейку (с использованием отдельной крепёжной планки);
• средний срок службы: 10 лет.

Электрические параметры:

• питание: от адресной линии связи (АЛС);
• ток потребления в дежурном режиме: не более 0,38 мА;
• коммутируемый ток:
  • при напряжении 24 В: не более 2 А;
  • при напряжении 230 В: не более 0,25 А.
• Эксплуатационные параметры:
  • диапазон рабочих температур: от −25 до +55 ∘C;
  • степень защиты оболочки: IP20;
• масса: не более 100 г;
• габариты:
  • ширина: не более 125 мм;
  • высота: не более 84 мм;
  • глубина: не более 37 мм.

Функциональные возможности:

• управление по событиям системы: пожар, внимание, включение автоматики МПТ, запуск модуля пожаротушения, тревога, постановка/снятие с охраны, срабатывание устройств (АМ‑1Т, МДУ‑1, ШУЗ) и т. д.;
• светодиодная индикация:
  • наличия связи с приёмно‑контрольным прибором;
  • включённого состояния реле;
• программирование конфигурации: с компьютера или приёмно‑контрольного прибора.

Сферы применения

РМ‑4‑R3 используется для управления:

• модулями пожаротушения (МПТ);
• вентиляционными системами (отключение при пожаре);
• системами дымоудаления;
• световыми и звуковыми оповещателями;
• электромагнитными замками и системами контроля доступа;
• инженерными системами здания (отключение оборудования при пожаре);
• внешними индикаторами и табло;
• другим оборудованием, требующим релейного управления в системах пожарной автоматики.
