PS-1215 В Боксовое исполнение Проксима Источник вторичного электропитания резервированный

Резервированный источник питания Проксима PS‑1215 В (боксовое исполнение)

Источник вторичного электропитания для обеспечения бесперебойной работы систем безопасности и автоматики. Автоматически переключается на аккумулятор при отключении сети. Подходит для круглосуточной эксплуатации в помещениях с контролируемым микроклиматом.

Ключевые преимущества

• Широкий диапазон входного напряжения (187–242 В) — стабильная работа при колебаниях в сети.

• Стабильное выходное напряжение (13,5–14,2 В) — надёжное питание подключённого оборудования.

• Низкие пульсации (не более 50 мВ) — минимизация помех для чувствительной электроники.

• Комплексная защита:

  • от короткого замыкания;

  • аккумулятора от глубокого разряда (отключение нагрузки при 10,5–11 В);

  • автоматическое восстановление после устранения КЗ.

• Световая индикация режимов: «Сеть», «Резерв» — визуальный контроль состояния питания.

• Сигнальный выход «ОК» («наличие сети») — интеграция с системами мониторинга.

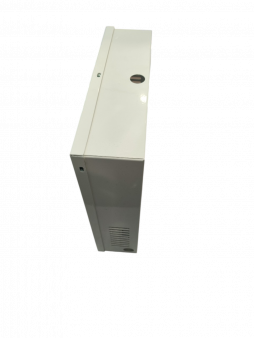

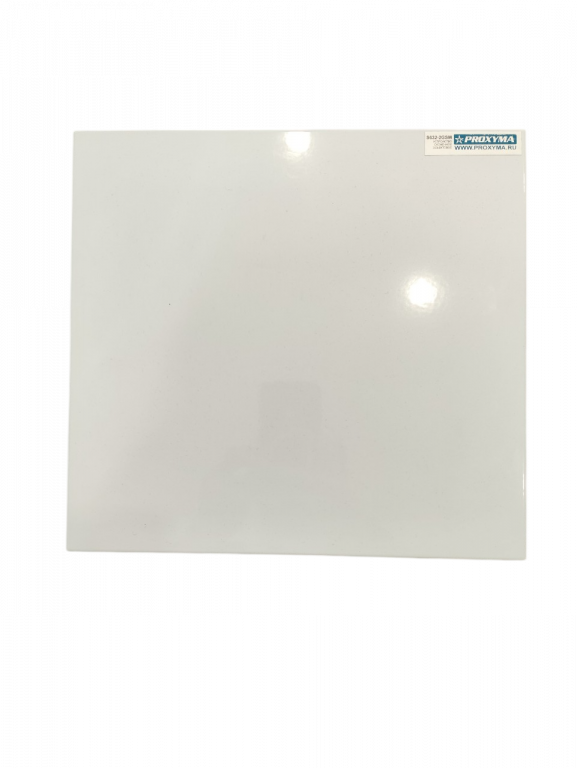

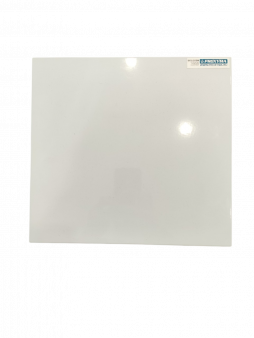

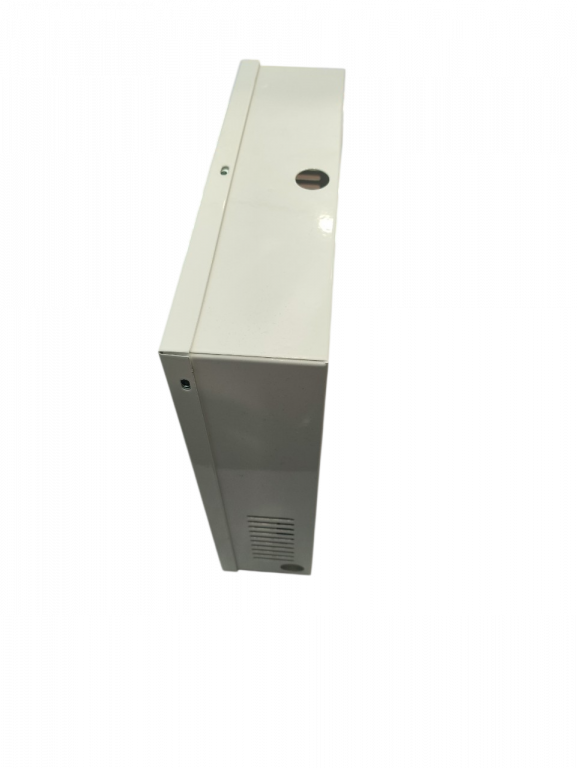

• Металлический корпус — механическая прочность, защита от внешних воздействий, эффективное теплоотведение.

• Совместимость с АКБ 12 В, 7 А·ч — стандартный аккумулятор, доступный на рынке.

• Компактные габариты (255×182×70 мм) — удобство монтажа в ограниченном пространстве.

Основные характеристики

Электрические параметры:

• тип устройства: источник вторичного электропитания резервированный;

• напряжение питания (от сети переменного тока): 187–242 В;

• выходное напряжение (при питании от сети): 13,5–14,2 В;

• номинальный выходной ток: 1,5 А;

• максимальный выходной ток (до 1 мин.): 2 А;

• величина пульсаций выходного напряжения при номинальном токе нагрузки: не более 50 мВ;

• тип используемого аккумулятора: 12 В, 7 А·ч;

• количество аккумуляторов: 1 шт.;

• напряжение отключения нагрузки (защита АКБ от глубокого разряда): 10,5–11 В.

Защитные функции:

• защита от короткого замыкания: есть;

• защита аккумулятора от глубокого разряда: есть.

Индикация и интерфейсы:

• световая индикация: «Сеть», «Резерв»;

• сигнальный выход: «ОК» («наличие сети»).

Эксплуатационные параметры:

• диапазон рабочих температур: от −20 до +55 ∘C;

• режим работы: круглосуточный.

Конструкция:

• исполнение: боксовое;

• материал корпуса: металл;

• комплектация: без аккумулятора.

Габариты и вес:

• габаритные размеры: 255×182×70 мм.

Сферы применения

PS‑1215 В подходит для питания оборудования, требующего бесперебойного электроснабжения:

• охранно‑пожарные сигнализации (ОПС);

• системы контроля и управления доступом (СКУД);

• видеонаблюдение (камеры, видеорегистраторы);

• домофоны и переговорные устройства;

• системы оповещения и управления эвакуацией (СОУЭ);

• телекоммуникационное оборудование;

• автоматика инженерных систем (вентиляция, отопление, водоснабжение);

• серверные и коммутационные шкафы;

• другое оборудование с питанием 12–14 В и током потребления до 1,5 А.

Комплектация и монтаж

Комплектация:

• источник питания PS‑1215 В;

• паспорт;

• инструкция по эксплуатации.

Необходимые компоненты (приобретаются отдельно):

• аккумуляторная батарея 12 В, 7 А·ч;

• кабель питания и подключения нагрузки;

• крепёжные элементы (саморезы, дюбели).

Способ установки:

1. Выберите место монтажа внутри помещения с хорошей вентиляцией, вдали от источников тепла и влаги.

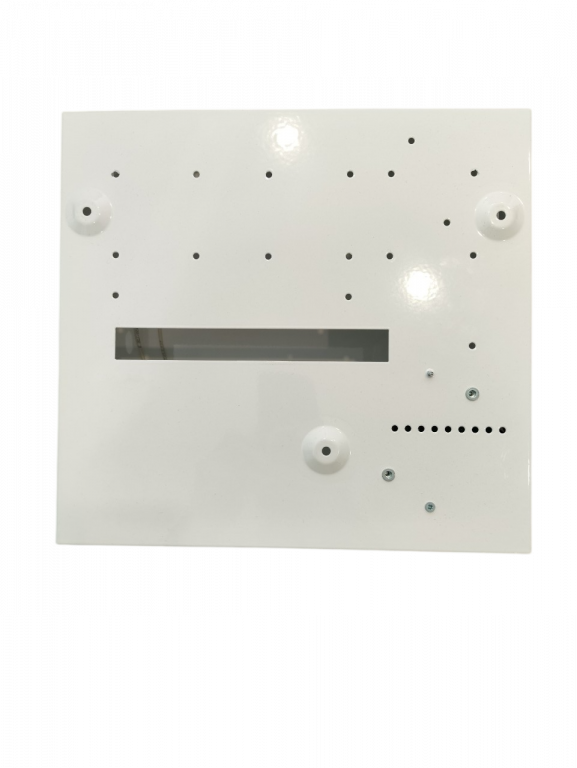

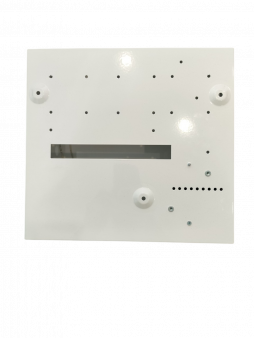

2. Закрепите корпус источника на стене или монтажной панели.

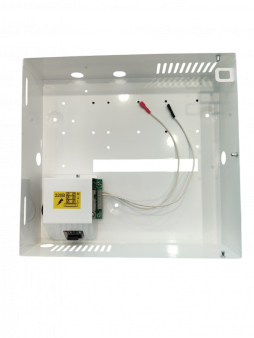

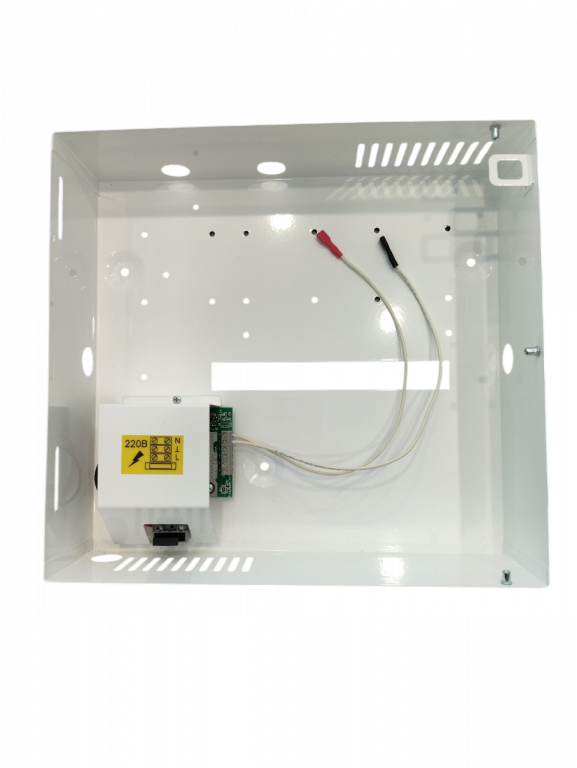

3. Установите аккумуляторную батарею и подключите её к клеммам с соблюдением полярности.

4. Подключите источник к сети переменного тока 220 В (диапазон 187–242 В).

5. Подсоедините нагрузку (оборудование) к выходным клеммам 13,5–14,2 В с соблюдением полярности.

6. Подключите сигнальный выход «ОК» к системе мониторинга (при необходимости).

7. Включите питание и проверьте световую индикацию:

   • индикатор «Сеть» должен гореть — наличие входного напряжения;

   • индикатор «Резерв» не горит — работа от сети.

8. Протестируйте переход на резерв: отключите сетевое питание и убедитесь, что нагрузка продолжает работать от аккумулятора, а индикатор «Резерв» загорается.

9. Проверьте защитные функции:

   • имитируйте короткое замыкание (с соблюдением техники безопасности) — источник должен отключиться, а после устранения КЗ — автоматически восстановиться;

   • проверьте реакцию на перегрузку (подключите нагрузку выше 2 А) — устройство должно перейти в защитный режим.

10. Убедитесь, что выходное напряжение стабильно находится в диапазоне 13,5–14,2 В, а пульсации не превышают 50 мВ
