Promix-SM104.11 Электромеханический замок с толкателем

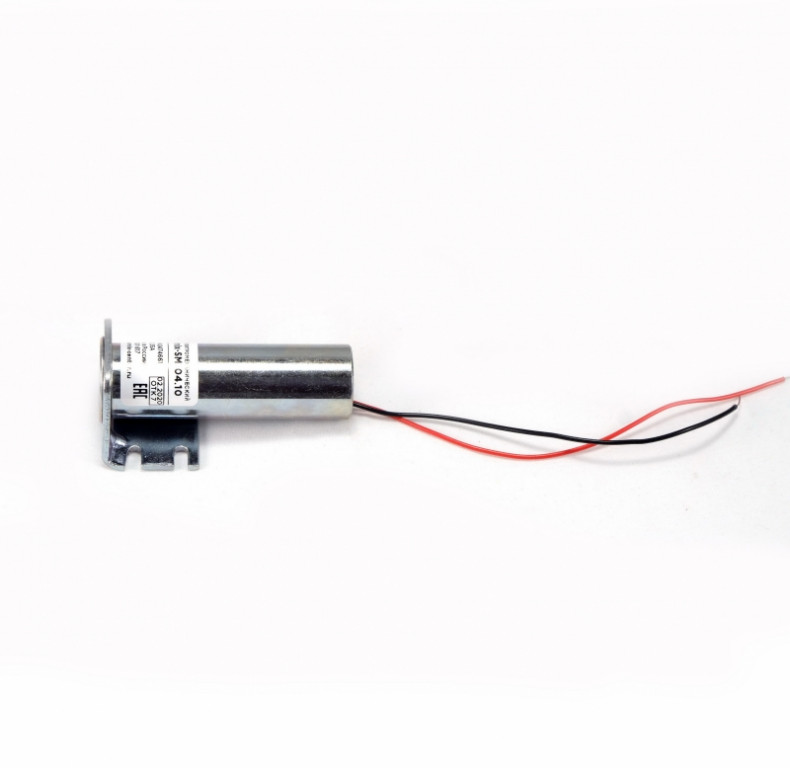

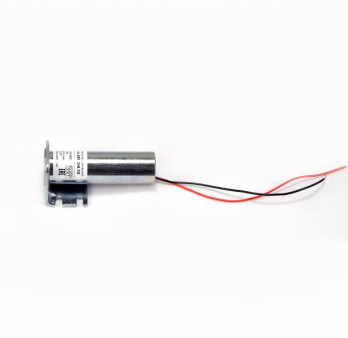

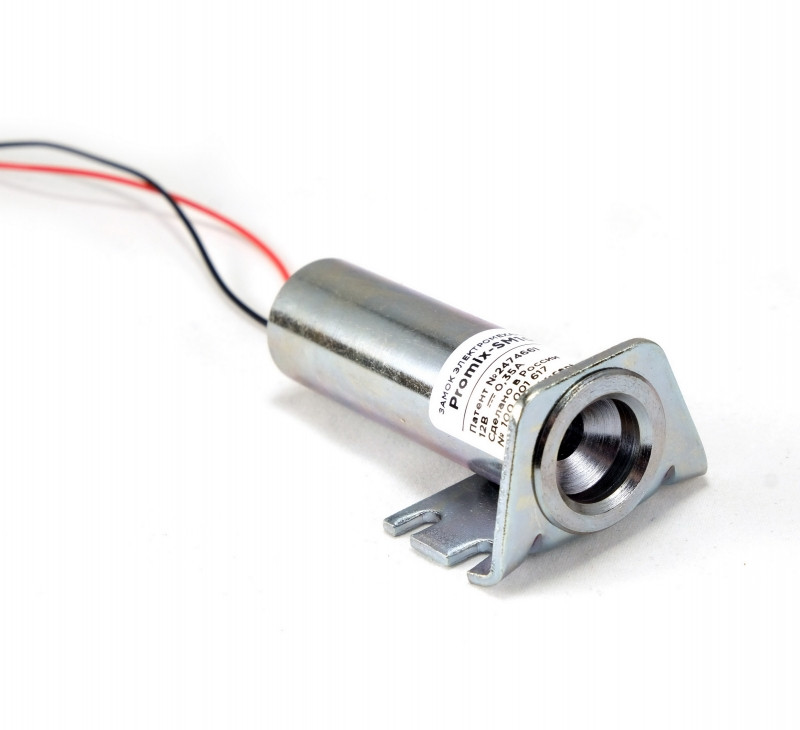

Электромеханический замок с толкателем Promix‑SM104.11

Компактный замок с функцией «отстрела» ригеля для систем контроля и управления доступом (СКУД). При срабатывании выталкивает ригель, приоткрывая дверь — это упрощает использование и позволяет обойтись без ручки. Подходит для ячеек хранения, шкафов, ящиков и другого оборудования.

Ключевые преимущества

• Функция «отстрела»: ригель автоматически выталкивается при открытии, приоткрывая дверь без дополнительных усилий.
• Автоподстройка ригеля: компенсирует неточности монтажа или провисание двери в процессе эксплуатации.
• Высокая сила удержания: не менее 300 кг — гарантирует надёжную фиксацию двери.
• Низкое начальное усилие открывания: 0,7–0,75 кг — дверь легко открывается после срабатывания замка.
• Универсальное питание: работает от источников постоянного тока 12 В или 24 В.
• Надёжность: рассчитан на интенсивную эксплуатацию в широком диапазоне условий.
• Защита от внешних воздействий: степень защиты IP54 — устойчив к пыли и влаге.
• Компактность: миниатюрные габариты (20×67 мм) и малый вес (190 г) позволяют устанавливать замок в ограниченном пространстве.
• Встроенный датчик положения двери: передаёт сигнал о статусе двери (открыта/закрыта) в систему контроля.
• Прочность конструкции: покрытие Х9, Ц6Хр защищает замок и ригель от коррозии и механических повреждений.

Область применения

Замок Promix‑SM104.11 подходит для:

• ячеек камер хранения и встроенных шкафов;
• шкафов в раздевалках и ящиков для хранения документации;
• пожарных шкафов;
• медицинских шкафов для лекарств и химреактивов;
• торгового оборудования (холодильные шкафы, витрины, лари);
• офисной мебели (шкафы для документов);
• банкоматов, электронных терминалов, торговых автоматов;
• распределительных щитов и шкафов для радиоэлектронной аппаратуры (РЭА).

Основные характеристики

• Модель: Promix‑SM104.11.
• Тип: электромеханический замок с толкателем.
• Исполнение: нормально закрытый (НЗ).
• Способ установки: накладной.
• Усилие удержания ригеля: не менее 300 кг.
• Начальное статическое усилие открывания двери: 0,7–0,75 кг.
• Напряжение питания (постоянный ток): 12 ± 2 В, 24 ± 2 В.
• Потребляемый ток:
  • при 12 В: 0,35 А;
  • при 24 В: 0,18 А.
• Длительность импульса для открытия замка: 0,5–3 с (не нормируется).
• Интервал между импульсами напряжения питания: не менее 15 с (не нормируется).
• Максимальный коммутируемый ток датчика (постоянный): 0,5 А.
• Максимальное коммутируемое напряжение датчика (постоянный ток): 36 В.
• Выходной сигнал датчика: «сухой контакт».
• Габаритные размеры (диаметр × длина): 20×67 мм.
• Масса: 190 г.
• Покрытие замка и ригеля: Х9, Ц6Хр.
• Степень защиты: IP54.
• Климатическое исполнение: У3 по ГОСТ 15150‑69 с расширенным температурным диапазоном.
• Диапазон рабочих температур: от −40∘C до +50∘C.

Принцип работы

• Нормально закрытый (НЗ): замок разблокируется подачей напряжения питания.
• Для работы замка необходим источник питания и контроллер СКУД.
• Контроллер СКУД подаёт напряжение на замок на время, не превышающее 0,5–3 секунд.
• При срабатывании замок выталкивает («отстреливает») ригель, приоткрывая дверь.

Условия эксплуатации

Замок предназначен для эксплуатации в следующих условиях:

• окружающая среда невзрывоопасная, не пожароопасная;
• отсутствие токопроводящей пыли, агрессивных паров и газов, вызывающих коррозию металла и разрушение изоляции;
• исключение попадания на изделие воды, пара и горюче‑смазочных веществ;
• температура окружающего воздуха: от −40∘C до +50∘C;
• атмосферное давление: от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.);
• относительная влажность воздуха: не более 98 % при 25∘C и более низких температурах без конденсации влаги и образования инея;
• установка внутри или снаружи помещения при условии защиты замка от попадания влаги, пыли, грязи и т. п.

Рекомендации по монтажу и эксплуатации

1. Выбор места установки:
   • убедитесь, что место установки обеспечивает свободное движение ригеля и толкателя;
   • проверьте совместимость толщины и материала двери с замком.
2. Монтаж:
   • закрепите замок на поверхности с помощью штатных крепёжных элементов;

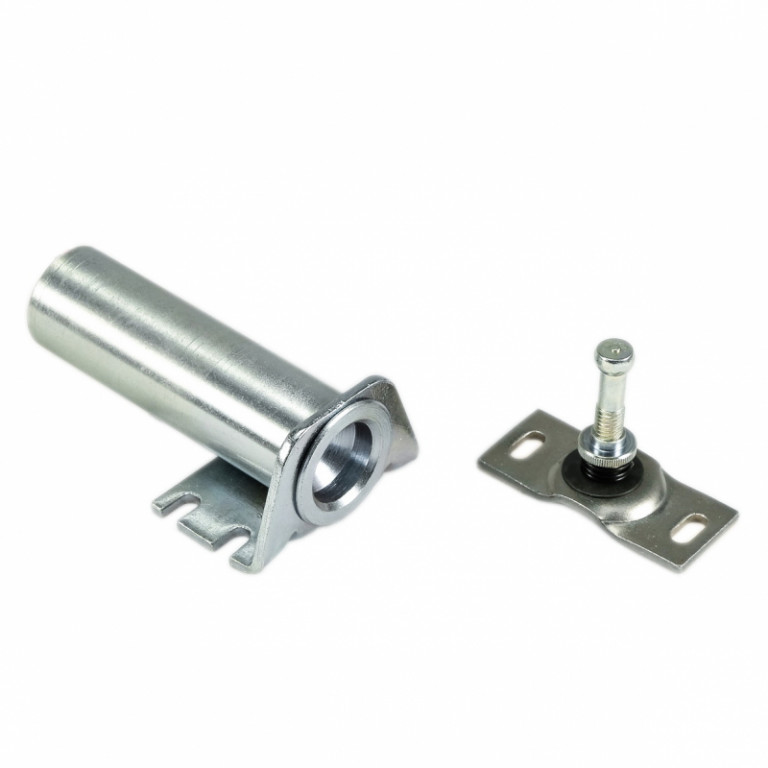

   • установите ответную часть так, чтобы ригель свободно входил в неё при закрытии двери;
   • отрегулируйте положение замка и ответной части для плавного хода двери.
3. Подключение:
   • подсоедините провода питания к источнику постоянного тока (12 В или 24 В);
   • подключите сигнал датчика положения двери к контроллеру СКУД;
   • проверьте надёжность соединений и полярность.
4. Настройка:
   • протестируйте срабатывание замка при подаче напряжения (длительность импульса 0,5–3 с);
   • убедитесь, что ригель выталкивается и дверь приоткрывается;
   • проверьте работу датчика положения двери — он должен корректно передавать статус в систему.
5. Эксплуатация:
   • периодически проверяйте затяжку крепёжных винтов;
   • очищайте замок от пыли и загрязнений мягкой тканью;
   • следите за состоянием покрытия — избегайте царапин и сколов;
   • соблюдайте интервал между импульсами питания (не менее 15 секунд).
6. Ограничения:
   • не используйте вне указанных условий эксплуатации;
   • избегайте воздействия агрессивных химических веществ на корпус;
   • не превышайте допустимые параметры питания (напряжение и ток);
   • не удерживайте напряжение на замке дольше 3 секунд — это может привести к перегреву.
