Promix-SM104.10.1 Электромеханический замок с толкателем

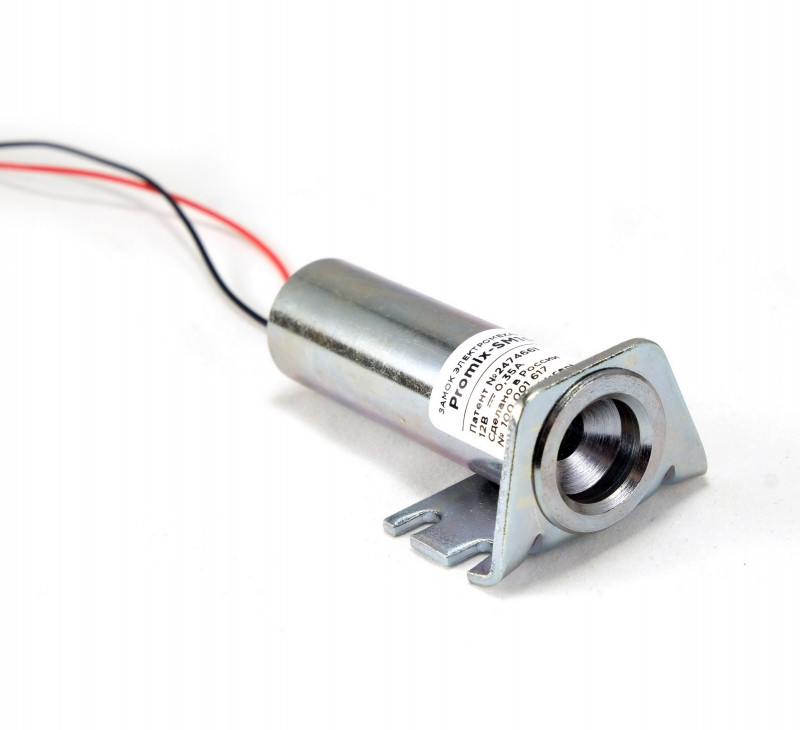

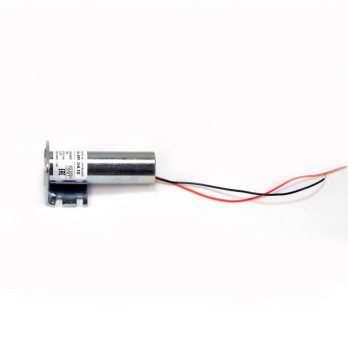

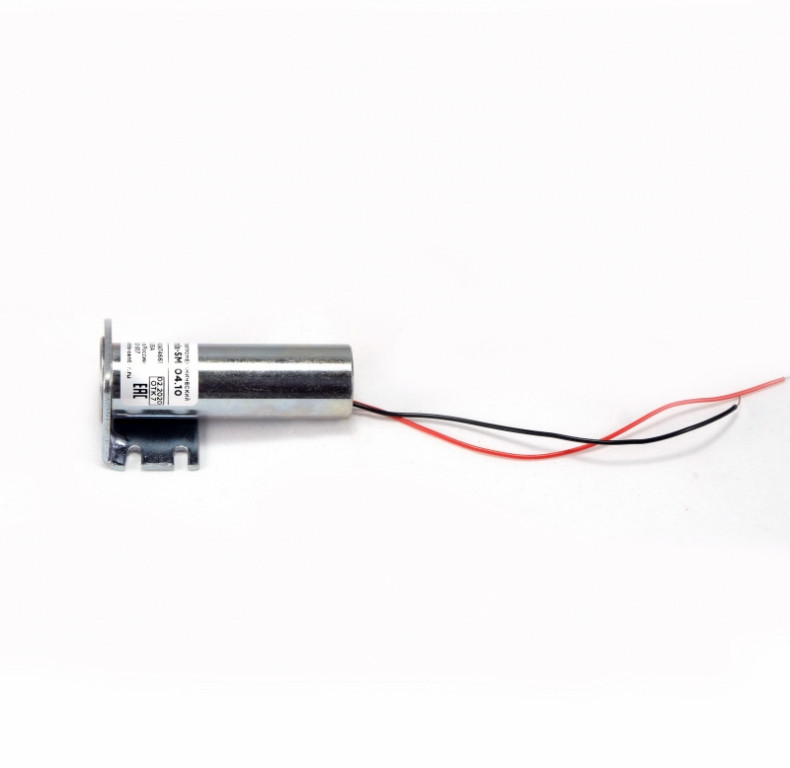

Электромеханический замок с толкателем Promix‑SM104.10.1

Компактный электромеханический замок с функцией «отстрела» ригеля для систем контроля и управления доступом (СКУД). При срабатывании выталкивает ригель, приоткрывая дверь — это упрощает использование и позволяет обойтись без ручки. Подходит для ячеек хранения, шкафов, ящиков и другого оборудования.

Ключевые преимущества

• Функция «отстрела»: ригель автоматически выталкивается при открытии, приоткрывая дверь без дополнительных усилий.
• Универсальность установки: подходит для дверей с любой стороной открывания.
• Высокая сила удержания: не менее 300 кг — гарантирует надёжную фиксацию двери.
• Низкое начальное усилие открывания: 0,75 кг — дверь легко открывается после срабатывания замка.
• Компактность: миниатюрные габариты (D20×66 мм) и малый вес (0,15 кг) позволяют устанавливать замок в ограниченном пространстве.
• Накладной монтаж: упрощает установку без необходимости врезки в конструкцию двери.
• Надёжность: рассчитан на интенсивную эксплуатацию в широком диапазоне условий.
• Широкий температурный диапазон: стабильная работа от −30∘C до +50∘C.

Область применения

Замок Promix‑SM104.10.1 подходит для:

• ячеек камер хранения и встроенных шкафов;
• шкафов в раздевалках и ящиков для хранения документации;
• пожарных шкафов;
• медицинских шкафов для лекарств и химреактивов;
• торгового оборудования (холодильные шкафы, витрины, лари);
• офисной мебели (шкафы для документов);
• банкоматов, электронных терминалов, торговых автоматов;
• распределительных щитов и шкафов для радиоэлектронной аппаратуры (РЭА).

Основные характеристики

• Модель: Promix‑SM104.10.1.
• Тип: электромеханический замок с толкателем.
• Исполнение: нормально закрытый (НЗ).
• Способ установки: накладной.
• Сторона открывания двери: любая (универсальный замок).
• Усилие удержания ригеля: не менее 300 кг.
• Начальное статическое усилие открывания двери: 0,75 кг.
• Напряжение питания (постоянный ток): 12 ± 2 В.
• Потребляемый ток (при 12 В): не более 0,35 А.
• Диапазон рабочих температур: от −30∘C до +50∘C.
• Габаритные размеры (диаметр × длина): D20×66 мм.
• Масса: не более 0,15 кг.

Принцип работы

• Нормально закрытый (НЗ): замок разблокируется подачей напряжения питания.
• Для работы замка необходим источник питания и контроллер СКУД.
• Контроллер СКУД подаёт напряжение на замок на короткое время — ригель выталкивается, приоткрывая дверь.
• Функция «отстрела» позволяет обойтись без дверной ручки: после срабатывания замок приоткрывает дверь.

Рекомендации по монтажу и эксплуатации

1. Выбор места установки:
   • убедитесь, что место установки обеспечивает свободное движение ригеля и толкателя;
   • проверьте совместимость толщины и материала двери с замком.
2. Монтаж:
   • закрепите замок на поверхности с помощью штатных крепёжных элементов;

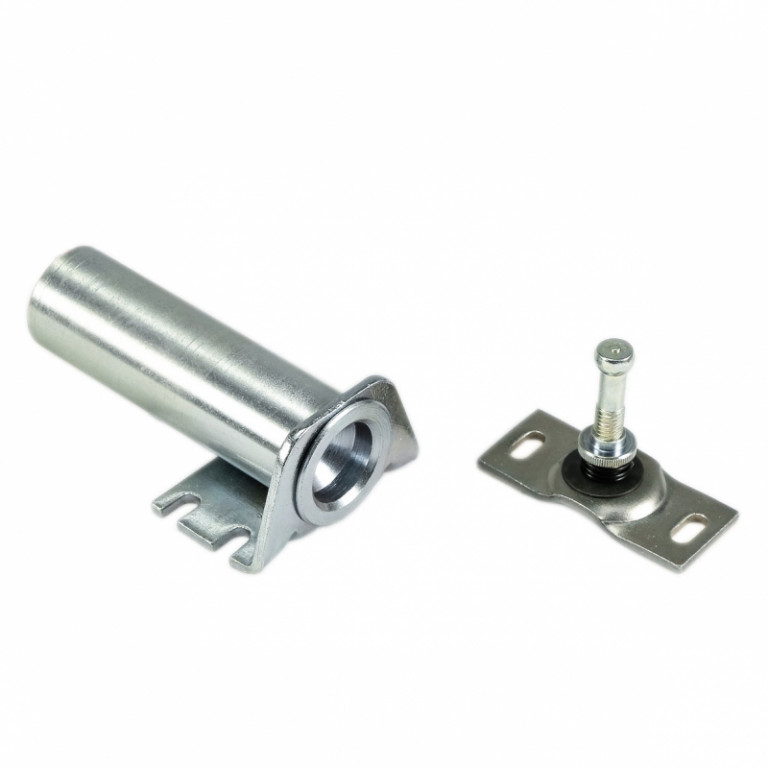

   • установите ответную часть так, чтобы ригель свободно входил в неё при закрытии двери;
   • отрегулируйте положение замка и ответной части для плавного хода двери.
3. Подключение:
   • подсоедините провода питания к источнику постоянного тока 12 В;
   • подключите замок к контроллеру СКУД;
   • проверьте надёжность соединений и полярность.
4. Настройка:
   • протестируйте срабатывание замка при подаче напряжения;
   • убедитесь, что ригель выталкивается и дверь приоткрывается;
   • проверьте, что дверь открывается с усилием не более 0,75 кг после срабатывания замка.
5. Эксплуатация:
   • периодически проверяйте затяжку крепёжных винтов;
   • очищайте замок от пыли и загрязнений мягкой тканью;
   • следите за состоянием покрытия — избегайте царапин и сколов.
6. Ограничения:
   • не используйте вне указанного диапазона температур;
   • избегайте воздействия агрессивных химических веществ на корпус;
   • не превышайте допустимые параметры питания (напряжение и ток);
   • соблюдайте рекомендации по длительности подачи напряжения для открытия замка (если предусмотрены дополнительные настройки контроллера).
