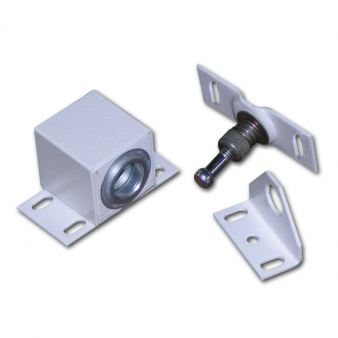

Promix-SM102.01.1 white Замок электромеханический угловой малогабаритный

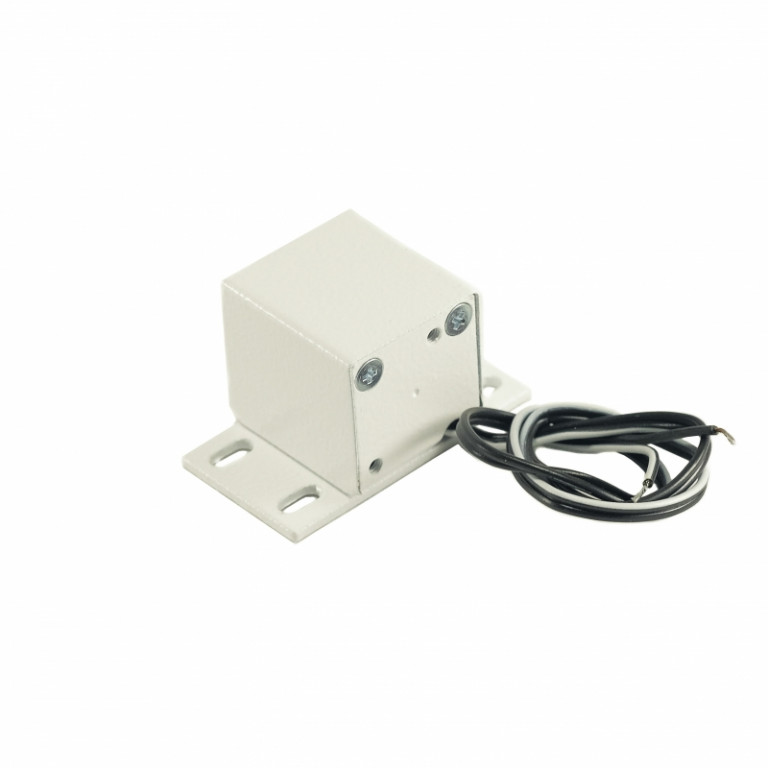

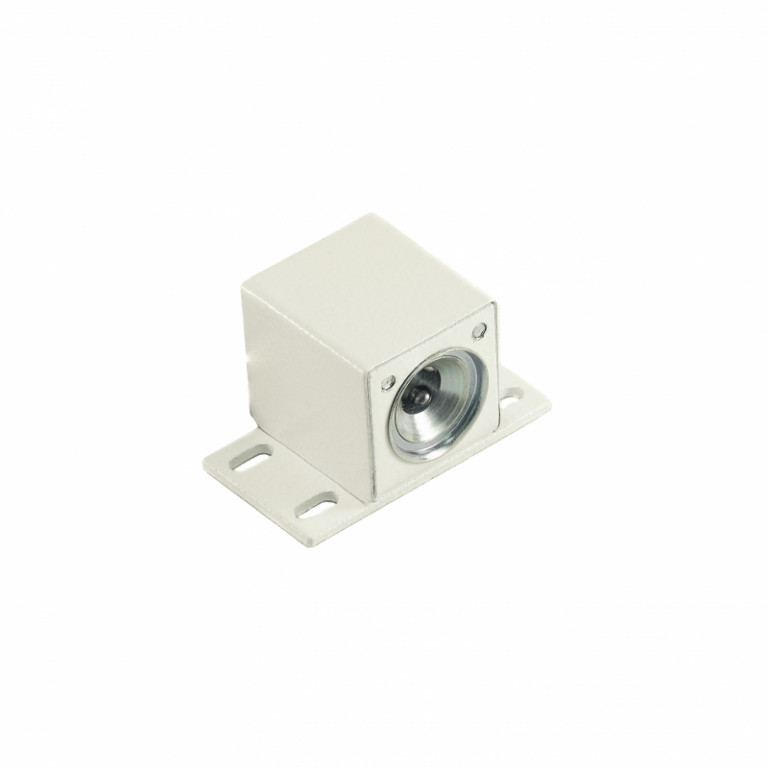

Электромеханический угловой замок Promix‑SM102.01.1 (белый)

Миниатюрный накладной замок серии «Шериф‑2 лайт» для систем контроля и управления доступом (СКУД). Отличается универсальностью монтажа, компактными размерами и встроенной диагностикой состояния двери. Подходит для широкого спектра объектов — от офисных шкафов до торгового оборудования.

Ключевые преимущества

• Универсальность установки: 4 варианта крепления позволяют адаптировать замок к разным конструкциям и условиям монтажа.

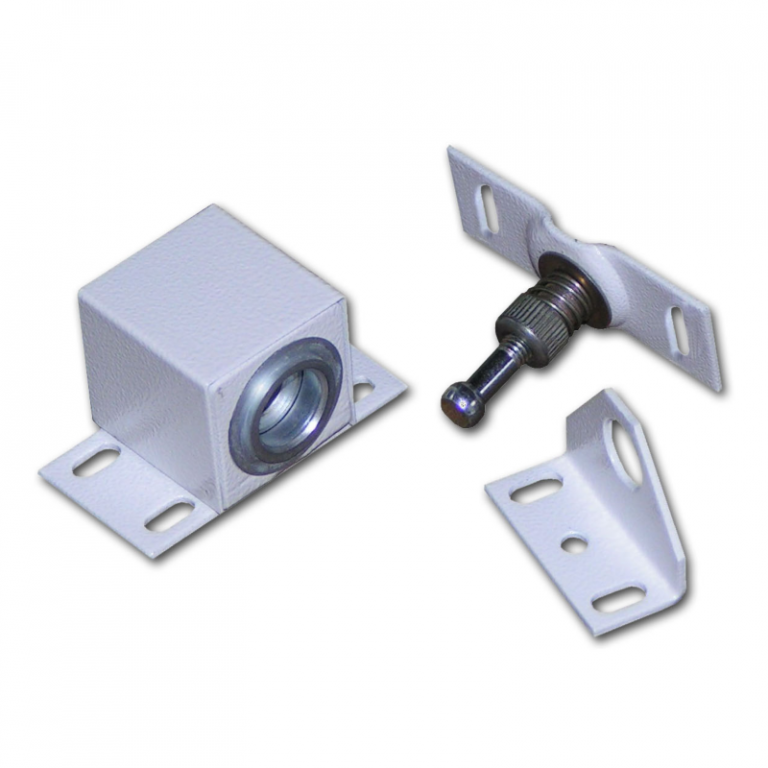

• Два ригеля в комплекте: возможность выбора оптимального варианта для конкретной задачи.
• Встроенный датчик положения двери: передаёт сигнал о статусе двери (открыта/закрыта) в систему контроля в режиме реального времени.
• Высокая сила удержания: 300 кг обеспечивается запорным механизмом — гарантирует надёжную фиксацию двери.
• Прочность: сила удержания ригеля без деформации корпуса — 150 кг.
• Низкое энергопотребление: потребляет 0,1 А при 12 В или 0,05 А при 24 В, снижая нагрузку на источник питания.
• Широкий диапазон напряжений питания: работает от источников постоянного тока 12 ± 2 В и 24 ± 2 В.
• Надёжность: рассчитан на более 400 000 циклов срабатывания — подходит для интенсивной эксплуатации.
• Защита от внешних воздействий: степень защиты IP54 — устойчив к пыли и влаге.
• Компактность: миниатюрные габариты (26,5×27×31,5 мм) позволяют использовать замок в ограниченном пространстве.
• Широкий температурный диапазон: стабильная работа от −30∘C до +50∘C.
• Прочность конструкции: детали из высококачественной стали с защитным гальваническим покрытием или окрашены полиэфирной порошковой эмалью — устойчивы к коррозии и механическим повреждениям.
• Эстетика: доступен в нескольких цветах (белый, серебро, коричневый, графит, чёрный) для гармоничного сочетания с интерьером.

Область применения

Замок Promix‑SM102.01.1 подходит для:

• ячеек камер хранения и встроенных шкафов;
• шкафов в раздевалках и ящиков для хранения документации;
• холодильного и торгового оборудования (шкафы, лари, витрины, в т. ч. с раздвижными дверьми);
• шкафов для хранения лекарств и химических веществ;
• банкоматов, электронных терминалов, торговых автоматов;
• шкафов для радиоэлектронной аппаратуры (РЭА), электрических и распределительных щитов;
• лифтов и шлюзов;
• дверец и выдвижных ящиков столов;
• систем контроля доступа с ограниченным пространством для монтажа.

Основные характеристики

• Модель: Promix‑SM102.01.1.
• Тип: электромеханический накладной замок («Шериф‑2 лайт НО 12 В»).
• Цвет корпуса: белый (также доступны: серебро, коричневый, графит, чёрный).
• Исполнение: нормально открытый (НО) или нормально закрытый (НЗ).
• Способ установки: накладной.
• Сила удержания ригеля:
  • запорным механизмом: 300 кг;
  • без деформации корпуса: 150 кг.
• Напряжение питания: DC 12 ± 2 В, 24 ± 2 В.
• Потребляемый ток:
  • при 12 В: 0,1 А;
  • при 24 В: 0,05 А.
• Максимальный коммутируемый ток (постоянный): 0,5 А.
• Максимальное коммутируемое напряжение (постоянный ток): 36 В.
• Выходной сигнал датчика: «сухой контакт».
• Габаритные размеры: 26,5×27×31,5 мм.
• Масса: 0,17 кг.
• Диапазон рабочих температур: от −30∘C до +50∘C.
• Степень защиты: IP54.
• Ресурс работы: более 400 000 циклов срабатывания.
• Гарантия: 18 месяцев.
• Климатическое исполнение: У3 по ГОСТ 15150‑69 с расширенным температурным диапазоном.

Особенности конструкции

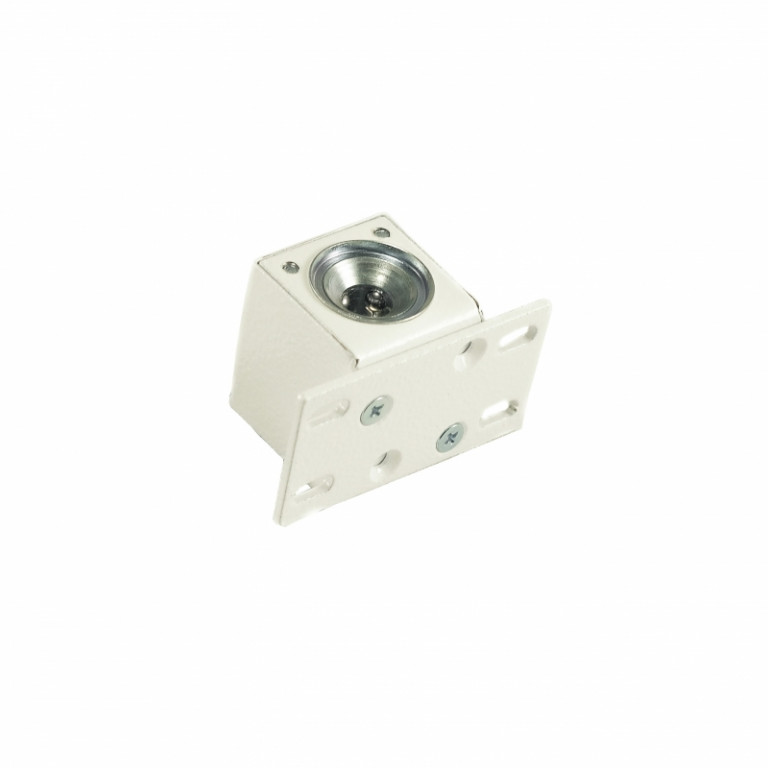

• 4 варианта крепления: гибкость монтажа под разные типы дверей и конструкций.
• Подвижный самоустанавливающийся ригель: компенсирует несоосность при монтаже или провисании двери.
• Миниатюрный корпус: экономит пространство при установке.
• Датчик положения двери: позволяет отслеживать статус двери в реальном времени.
• Прочные материалы: сталь с гальваническим покрытием или полиэфирной порошковой эмалью обеспечивает долговечность и устойчивость к внешним воздействиям.

Принцип работы

• Нормально открытый (НО): замок разблокируется при снятии напряжения питания.
• Нормально закрытый (НЗ): замок разблокируется при подаче напряжения питания.
• Для работы замка необходим источник питания и контроллер СКУД.
• Контроллер СКУД подаёт или снимает напряжение (в зависимости от исполнения замка) и удерживает состояние до момента открытия двери.

Условия эксплуатации

Замок предназначен для эксплуатации в следующих условиях:

• окружающая среда невзрывоопасная, не пожароопасная;
• отсутствие токопроводящей пыли, агрессивных паров и газов, вызывающих коррозию металла и разрушение изоляции;
• исключение попадания на изделие воды, пара и горюче‑смазочных веществ;
• температура окружающего воздуха: от −30∘C до +50∘C;
• атмосферное давление: от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.);
• относительная влажность воздуха: не более 98 % при 25∘C и более низких температурах без конденсации влаги и образования инея;
• установка внутри или снаружи помещения при условии защиты замка от попадания влаги, пыли, грязи и т. п.

Рекомендации по монтажу и эксплуатации

1. Выбор места установки:
   • убедитесь, что место установки обеспечивает свободное движение ригеля;
   • проверьте совместимость толщины и материала двери с выбранным вариантом крепления.
2. Монтаж:
   • выберите один из 4 вариантов крепления в зависимости от конструкции двери;
   • установите замок на дверь, используя штатные крепёжные элементы;
   • смонтируйте ответную часть так, чтобы ригель свободно входил в неё при закрытии двери;
   • отрегулируйте положение замка и ответной части для плавного хода двери.
3. Подключение:
   • подсоедините провода питания к источнику постоянного тока (12 В или 24 В);
   • подключите сигнал датчика положения двери к контроллеру СКУД;
   • проверьте надёжность соединений и полярность.
4. Настройка:
   • протестируйте срабатывание замка при подаче/снятии питания (для НО/НЗ исполнения);
   • убедитесь, что датчик положения двери корректно передаёт статус в систему;
   • проверьте работу ригеля — он должен свободно входить в ответную часть без заеданий.
5. Эксплуатация:
   • периодически проверяйте затяжку крепёжных винтов;
   • очищайте замок от пыли и загрязнений мягкой тканью;
   • при необходимости смазывайте подвижные части (раз в 6–12 месяцев);
   • следите за состоянием покрытия — избегайте царапин и сколов.
6. Ограничения:
   • не используйте вне указанных условий эксплуатации;
   • избегайте воздействия агрессивных химических веществ на корпус;
   • не превышайте допустимые параметры питания (напряжение и ток).
