Promix-SM102.00.1 black Замок электромеханический угловой малогабаритный

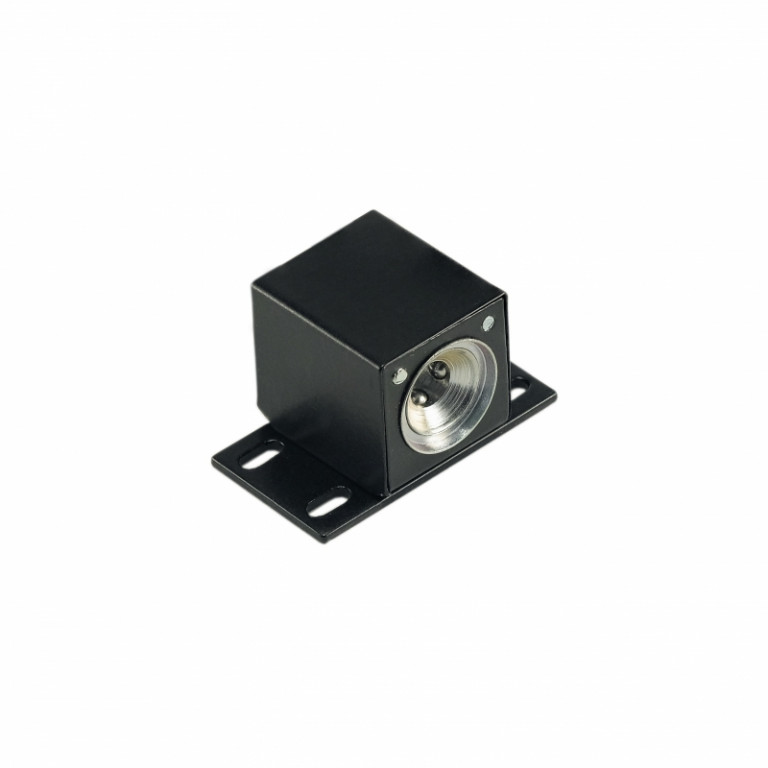

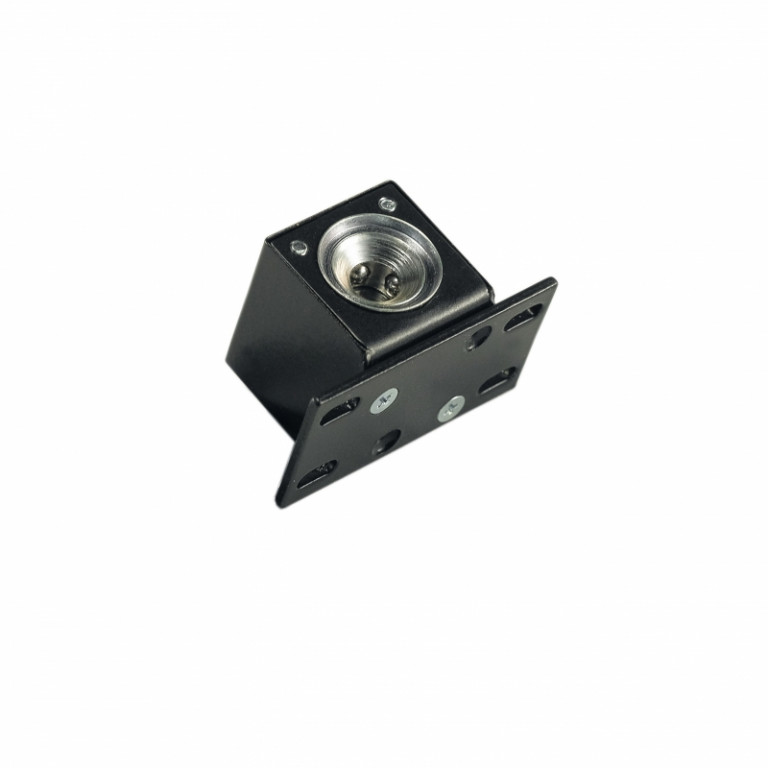

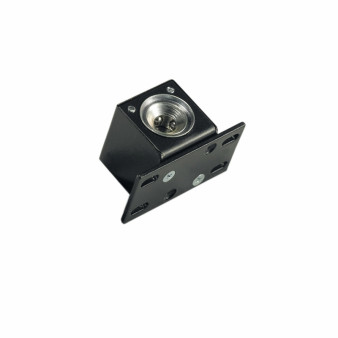

Электромеханический угловой замок Promix‑SM102.00.1 (черный)

Миниатюрный накладной замок серии «Шериф‑2 лайт» для систем контроля и управления доступом (СКУД). Отличается универсальностью монтажа, компактными размерами и встроенной диагностикой состояния двери. Подходит для широкого спектра объектов — от офисных шкафов до торгового оборудования.

Ключевые преимущества

• Универсальность установки: 4 варианта крепления позволяют адаптировать замок к разным конструкциям и условиям монтажа.
• Автоподстройка ригеля: подвижный самоустанавливающийся ригель компенсирует неточности монтажа или провисание двери в процессе эксплуатации.
• Компактность: миниатюрные габариты (31,5×27,5×26,5 мм) позволяют использовать замок в ограниченном пространстве.
• Сила удержания: 300 кг обеспечивается запорным механизмом, что гарантирует надёжную фиксацию.
• Встроенный датчик положения двери: позволяет отслеживать статус двери (открыта/закрыта) в режиме реального времени.
• Низкое энергопотребление: потребляет не более 0,1 А при напряжении 12 В, снижая нагрузку на источник питания.
• Широкий диапазон температур: стабильная работа от −30∘C до +50∘C.
• Универсальность открывания: подходит для дверей с любой стороной открывания.
• Прочность конструкции: детали из высококачественной стали с защитным гальваническим покрытием или окрашены порошковой эмалью — устойчивы к коррозии и механическим повреждениям.
• Надёжность: рассчитан на интенсивную эксплуатацию.

Область применения

Замок Promix‑SM102.00.1 подходит для:

• ячеек камер хранения и встроенных шкафов;
• шкафов в раздевалках и ящиков для хранения документации;
• холодильного и торгового оборудования (шкафы, лари, витрины, в т. ч. с раздвижными дверьми);
• шкафов для хранения лекарств и химических веществ;
• банкоматов, электронных терминалов, торговых автоматов;
• шкафов для радиоэлектронной аппаратуры (РЭА), электрических и распределительных щитов;
• лифтов и шлюзов;
• дверец и выдвижных ящиков столов;
• систем контроля доступа с ограниченным пространством для монтажа.

Основные характеристики

• Модель: Promix‑SM102.00.1.
• Тип: электромеханический накладной замок («Шериф‑2 лайт НО 12 В»).
• Цвет корпуса: черный.
• Исполнение: нормально открытый (НО).
• Способ установки: накладной.
• Сторона открывания двери: любая (универсальный замок).
• Сила удержания ригеля: 300 кг (запорным механизмом).
• Напряжение питания: DC 12 ± 2 В.
• Потребляемый ток (при 12 В): не более 0,1 А.
• Габаритные размеры: 31,5×27,5×26,5 мм.
• Диапазон рабочих температур: от −30∘C до +50∘C.

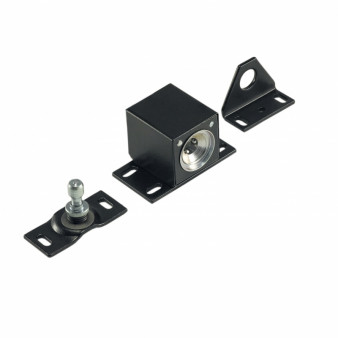

• Комплектация: два ригеля, варианты крепления для 4 способов монтажа.
• Датчик положения двери: встроенный, с выходным сигналом «сухой контакт».
• Материал корпуса и деталей: сталь с защитным гальваническим покрытием или порошковой эмалью.
• Гарантия: 24 месяца.

Особенности конструкции

• 4 варианта крепления: гибкость монтажа под разные типы дверей и конструкций.
• Два ригеля в комплекте: возможность выбора оптимального варианта для конкретной задачи.
• Подвижный самоустанавливающийся ригель: компенсирует несоосность при монтаже или провисании двери.
• Миниатюрный корпус: экономит пространство при установке.
• Датчик положения двери: передаёт сигнал о статусе двери в систему контроля.
• Прочные материалы: сталь с гальваническим покрытием или полиэфирной порошковой эмалью обеспечивает долговечность и устойчивость к внешним воздействиям.

Рекомендации по монтажу и эксплуатации

1. Выбор места установки:
   • убедитесь, что место установки обеспечивает свободное движение ригеля;
   • проверьте совместимость толщины и материала двери с выбранным вариантом крепления.
2. Монтаж:
   • выберите один из 4 вариантов крепления в зависимости от конструкции двери;
   • установите замок на дверь, используя штатные крепёжные элементы;
   • смонтируйте ответную часть так, чтобы ригель свободно входил в неё при закрытии двери;
   • отрегулируйте положение замка и ответной части для плавного хода двери.
3. Подключение:
   • подсоедините провода питания к источнику постоянного тока 12 В;
   • подключите сигнал датчика положения двери к контроллеру СКУД;
   • проверьте надёжность соединений и полярность.
4. Настройка:
   • протестируйте срабатывание замка при подаче/снятии питания;
   • убедитесь, что датчик положения двери корректно передаёт статус в систему;
   • проверьте работу ригеля — он должен свободно входить в ответную часть без заеданий.
5. Эксплуатация:
   • периодически проверяйте затяжку крепёжных винтов;
   • очищайте замок от пыли и загрязнений мягкой тканью;
   • при необходимости смазывайте подвижные части (раз в 6–12 месяцев);
   • следите за состоянием покрытия — избегайте царапин и сколов.
6. Ограничения:
   • не используйте вне указанного диапазона температур;
   • избегайте воздействия агрессивных химических веществ на корпус;
   • не превышайте допустимые параметры питания (напряжение и ток).
