Promix-SM101.01.3 graphite Замок электромеханический угловой малогабаритный

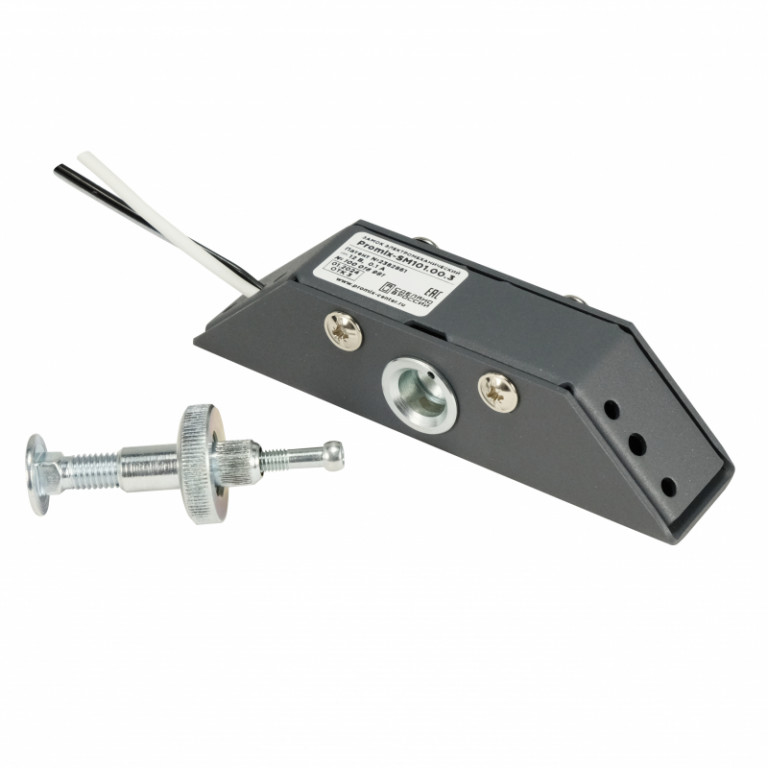

Электромеханический угловой замок Promix‑SM101.01.3 (графит)

Малогабаритный электромеханический замок серии «Шериф‑1 лайт» для систем контроля и управления доступом (СКУД). Оснащён датчиками положения двери и состояния замка. Угловое крепление экономит пространство при монтаже, а врезной ригель обеспечивает надёжную фиксацию.

Ключевые преимущества

• Высокая сила удержания: не менее 400 кг обеспечивается специальным механизмом (не зависит от величины магнитного поля) — гарантирует надёжную фиксацию двери.
• Низкое энергопотребление: потребляет 0,1 А при 12 В или 0,05 А при 24 В, снижая нагрузку на источник питания.
• Гибкость исполнения: доступен в двух вариантах — нормально открытый (НО) и нормально закрытый (НЗ) — для интеграции в разные сценарии работы СКУД.
• Надёжность: рассчитан на не менее 400 000 циклов срабатывания — подходит для интенсивной эксплуатации.
• Защита от внешних воздействий: степень защиты IP54 — устойчив к пыли и влаге, подходит для использования внутри помещений и в условиях с повышенной запылённостью.
• Универсальное питание: работает от источников постоянного тока 12 ± 2 В и 24 ± 2 В.
• Совместимость с датчиками: поддерживает коммутацию постоянного тока до 0,5 А и напряжения до 36 В; выходной сигнал — «сухой контакт».
• Прочность конструкции: корпус и кронштейны из стали с полиэфирной порошковой эмалью устойчивы к коррозии и механическим повреждениям.
• Компактность: малые габариты (128×30,5×36 мм) и угловой дизайн упрощают монтаж на дверях с ограниченным пространством.
• Эстетика: доступен в нескольких цветах (белый, серебро, коричневый, графит, чёрный) для гармоничного сочетания с интерьером.

Область применения

Замок Promix‑SM101.01.3 подходит для:

• установки на входные и межкомнатные двери в офисах, жилых домах, магазинах;
• интеграции в системы контроля доступа (СКУД) с управлением от контроллеров, считывателей карт, кодовых панелей;
• монтажа на двери эвакуационных выходов с функцией «антипаника»;
• использования в системах пожарной сигнализации (при выборе исполнения НО);
• организации доступа в серверные комнаты, склады, технические помещения;
• установки в общественных зданиях (школы, больницы, торговые центры) с высокой проходимостью;
• применения в условиях перепадов температур (от −30∘C до +50∘C).

Основные характеристики

• Модель: Promix‑SM101.01.3.
• Тип: электромеханический угловой замок («Шериф‑1 лайт НО 12 В»).
• Цвет корпуса: графит (также доступны: серебро, коричневый, графит, чёрный).
• Исполнение: нормально открытый (НО) или нормально закрытый (НЗ).
• Сила удержания: не менее 400 кг.
• Габариты ригеля: 128×30,5×36 мм.
• Напряжение питания: DC 12 ± 2 В, 24 ± 2 В.
• Потребляемый ток:
  • при 12 В: 0,1 А;
  • при 24 В: 0,05 А.
• Максимальный коммутируемый ток (постоянный): 0,5 А.
• Максимальное коммутируемое напряжение (постоянный ток): 36 В.
• Выходной сигнал датчиков: «сухой контакт».
• Материал корпуса и кронштейнов: сталь с полиэфирной порошковой эмалью.
• Масса: не более 0,45 кг.
• Диапазон рабочих температур: от −30∘C до +50∘C.
• Степень защиты: IP54.
• Ресурс работы: не менее 400 000 циклов срабатывания.
• Гарантия: 12 месяцев.

Особенности конструкции

• Угловое крепление: позволяет монтировать замок в углу дверной коробки, экономя пространство и упрощая интеграцию в существующие конструкции.
• Врезной ригель: обеспечивает надёжное запирание без выступающих элементов на поверхности двери.
• Датчики положения двери и состояния замка: позволяют отслеживать статус двери (открыта/закрыта) и состояние замка (заблокирован/разблокирован) в режиме реального времени.
• Стальной корпус: прочная основа с антикоррозийным покрытием продлевает срок службы в сложных условиях.
• Полиэфирная эмаль: защищает поверхность от царапин, выцветания и воздействия бытовой химии.
• Механизм удержания: механическая фиксация обеспечивает заявленную силу удержания независимо от электромагнитных факторов.
• Датчики с «сухим контактом»: совместимы с большинством контроллеров СКУД, не требуют дополнительного согласования сигналов.

Рекомендации по монтажу и эксплуатации

1. Выбор места установки:
   • убедитесь, что на двери и коробке достаточно места для углового монтажа;
   • проверьте соответствие толщины двери и зазоров требованиям замка.
2. Монтаж:

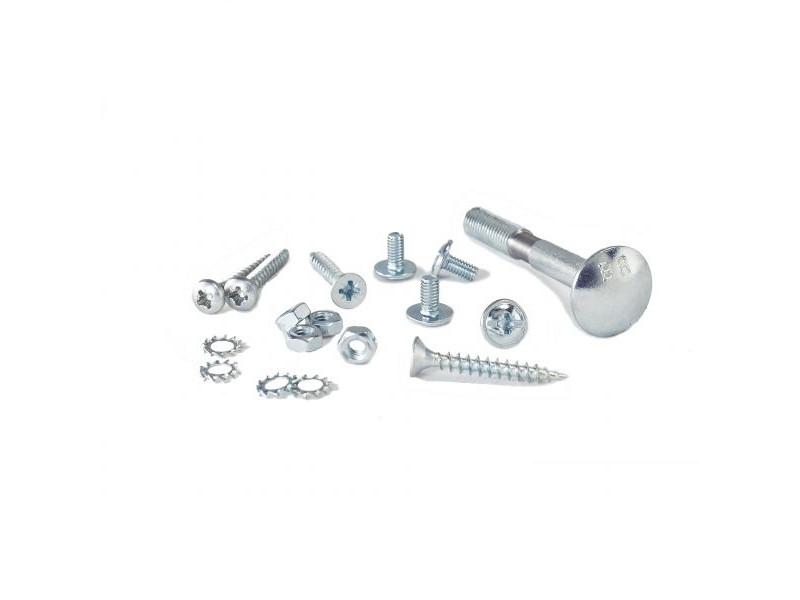

   • закрепите корпус замка на дверной коробке в углу с помощью штатных крепёжных элементов;

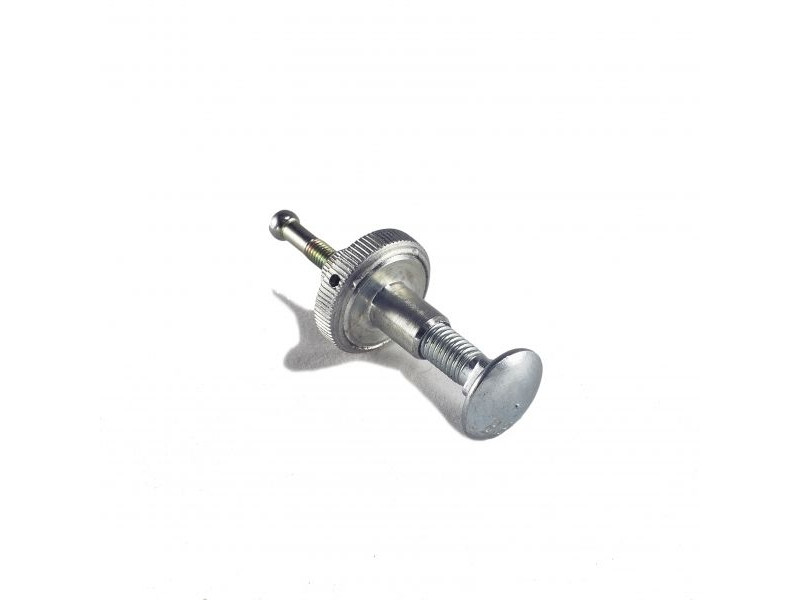

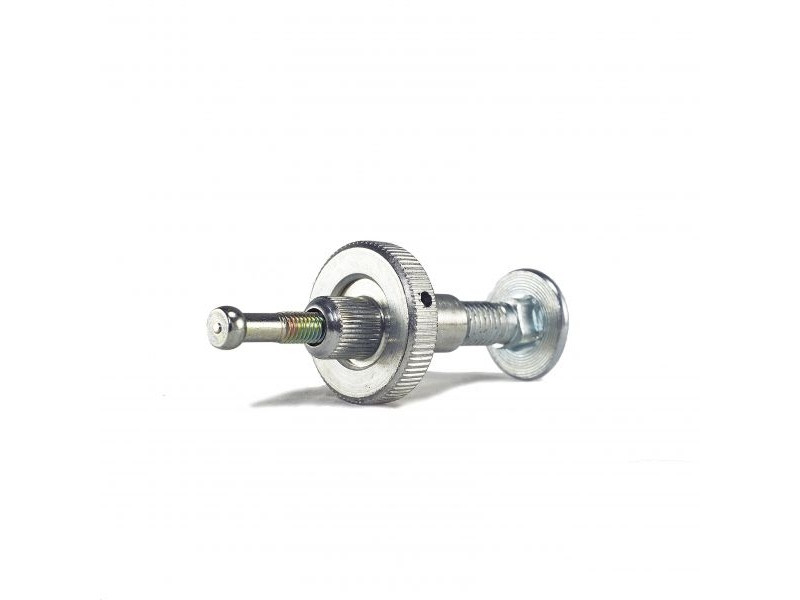

   • установите ответную часть на дверь, обеспечив точное совмещение ригеля при закрытии;
   • выровняйте замок так, чтобы дверь свободно закрывалась без перекосов.
3. Подключение:
   • подсоедините провода питания к источнику постоянного тока (12 В или 24 В);
   • подключите датчики с выходным сигналом «сухой контакт» к контроллеру СКУД;
   • проверьте полярность и надёжность соединений.
4. Настройка:
   • протестируйте срабатывание замка при подаче/снятии питания (для НО/НЗ исполнения);
   • отрегулируйте положение ответной части для плавного хода двери.
5. Эксплуатация:
   • периодически проверяйте затяжку крепёжных винтов;
   • очищайте корпус от пыли и загрязнений мягкой тканью;
   • смазывайте механические части согласно регламенту (раз в 6–12 месяцев).
6. Ограничения:
   • не используйте вне указанного диапазона температур;
   • избегайте попадания воды непосредственно на замок (несмотря на IP54);
   • не превышайте максимальное коммутируемое напряжение и ток датчиков.
