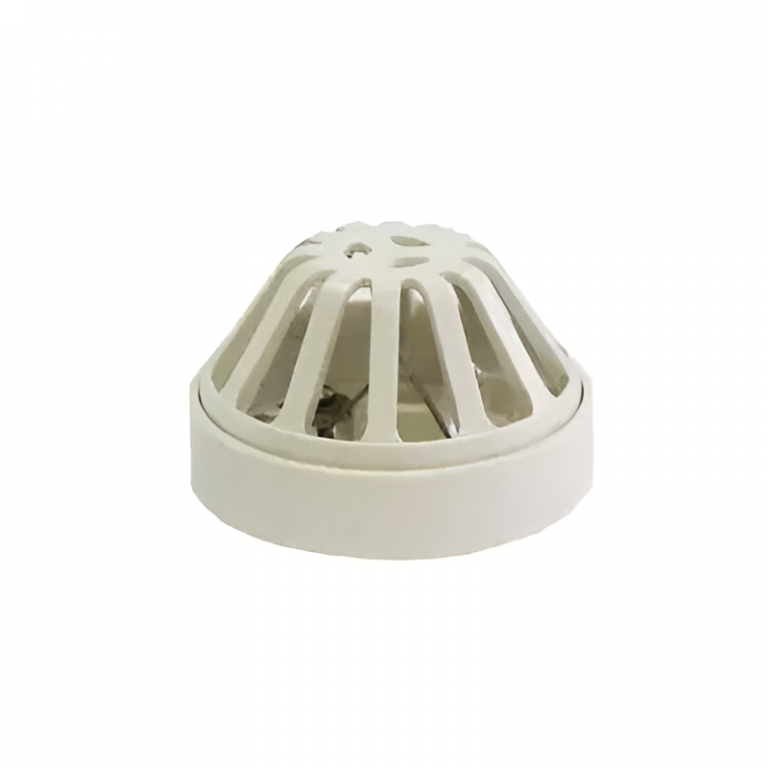

Тепловой извещатель ИП 103‑3‑А2‑1М

Пороговый (максимальный) тепловой извещатель для систем пожарной сигнализации. Срабатывает при достижении температуры окружающего воздуха 62 °C. Работает в двухпроводных шлейфах сигнализации, получая питание непосредственно по шлейфу — не требует отдельного источника питания.

Ключевые преимущества

• Питание по шлейфу — не нужен отдельный блок питания, упрощение монтажа и снижение затрат.
• Низкое энергопотребление:
  • дежурный режим: 0,05 мА (50 мкА);
  • режим «Тревога»: 0,15 мА (150 мкА) — возможность подключения множества извещателей в один шлейф без превышения токовой нагрузки.
• Совместимость с ПКП, использующими шлейфы постоянного или знакопеременного тока.
• Надёжность и долговечность — непрерывный режим эксплуатации, отсутствие подвижных механических частей.
• Компактный корпус без индикатора — минималистичный дизайн, устойчивость к внешним воздействиям.
• Стабильная работа в сложных условиях — подходит для запылённых, влажных и промышленных помещений.
• Чёткое срабатывание — размыкание контактов при достижении пороговой температуры формирует однозначный сигнал «Пожар».

Основные характеристики

Электрические параметры:

• тип: тепловой, максимальный;
• температура срабатывания: 62 ∘C;
• состояние контактов: нормально‑замкнутые (НЗ);
• в нормальном состоянии контакты замкнуты, при срабатывании — размыкаются;
• максимальное напряжение: 30 В;
• ток в дежурном режиме: 0,05 мА;
• ток в режиме «Тревога»: 0,15 мА;
• питание: по шлейфу.

Условия эксплуатации:

• рабочая температура: от −30 до +50 ∘C.

Общие параметры:

• модель: ИП 103‑3‑А2‑1М;
• комплектация: извещатель, инструкция, крепёж.

Принцип работы

1. В дежурном режиме контакты извещателя замкнуты, ток проходит через шлейф без изменений.
2. При повышении температуры окружающей среды до 62 ∘C термочувствительный элемент срабатывает.
3. Контакты размыкаются, что вызывает изменение тока в шлейфе.
4. Приёмно‑контрольный прибор (ПКП) фиксирует разрыв цепи и формирует сигнал «Пожар».
5. После снижения температуры контакты автоматически возвращаются в исходное замкнутое состояние.

Сферы применения

Извещатель рекомендуется устанавливать в помещениях, где дымовые извещатели неэффективны или не применимы:

• складские и производственные помещения (в т. ч. с выделением дыма, пыли, паров);
• гаражи и паркинги (зоны с выхлопными газами);
• котельные, бойлерные, тепловые пункты;
• электрощитовые и серверные (риск перегрева оборудования);
• помещения с высокой запылённостью (деревообработка, цементные заводы);
• влажные помещения (прачечные, бассейны, кухни);
• пищевые производства (пекарни, цеха копчения);
• кухни и столовые (зоны приготовления пищи);
• автосервисы и мастерские (риск возгорания ГСМ);
• архивы и книгохранилища (где дымовые извещатели дают ложные срабатывания).

Комплектация и монтаж

• Комплектация: извещатель ИП 103‑3‑А2‑1М, инструкция по эксплуатации, крепёжные элементы.
• Необходимые инструменты:
  • перфоратор или дрель;
  • отвёртка;
  • уровень;
  • мультиметр (для проверки шлейфа);
  • кабель для подключения.
• Способ установки:
  1. Выберите место монтажа — на потолке или стене, в зоне, где наиболее вероятно повышение температуры при пожаре.
  2. Разметьте точки крепления извещателя.
  3. Просверлите отверстия под дюбели.
  4. Закрепите основание извещателя на поверхности с помощью крепежа из комплекта.
  5. Подключите извещатель к двухпроводному шлейфу сигнализации, соблюдая полярность (если требуется).
  6. Проверьте целостность шлейфа и сопротивление цепи мультиметром.
  7. Убедитесь, что в дежурном режиме ток в шлейфе соответствует норме (0,05 мА на извещатель).
  8. Протестируйте срабатывание: используйте тестовый нагреватель или повысьте температуру в зоне извещателя до 62 ∘C — ПКП должен зафиксировать сигнал «Пожар».
  9. Проверьте автоматический возврат в дежурный режим после остывания.
