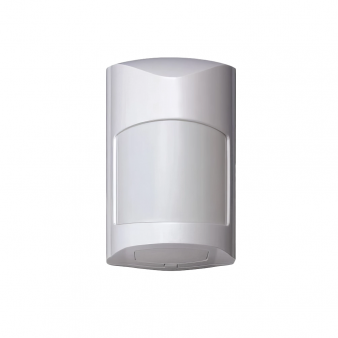

Икар-5А (ИО 409-34) Аргус-Спектр Извещатель охранный объемный оптико-электронный

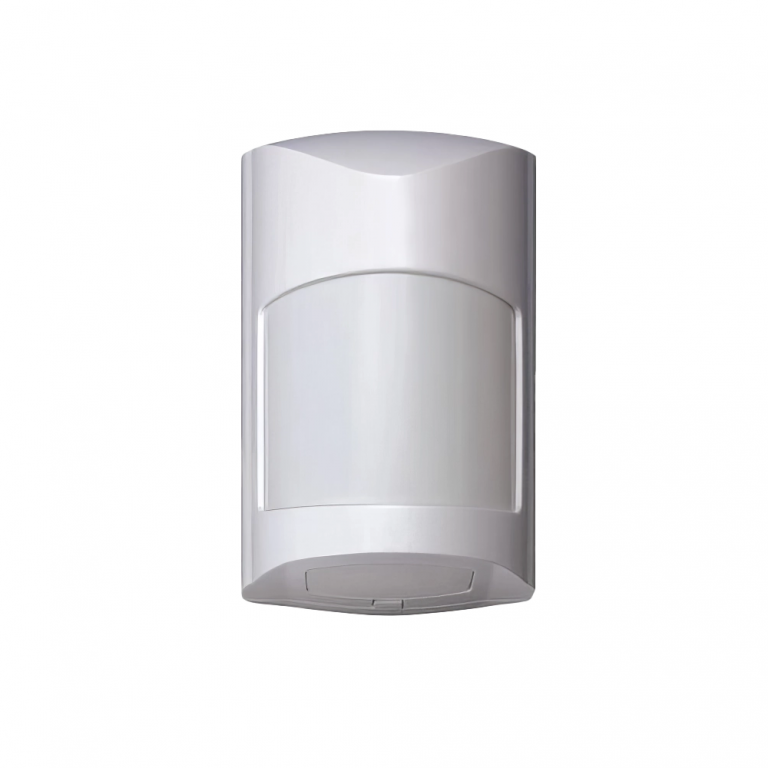

Извещатель охранный объёмный оптико‑электронный «Икар‑5А» (ИО 409‑34)

Назначение
Предназначен для обнаружения проникновения нарушителя в охраняемое помещение путём фиксации перемещения в зоне обнаружения. При срабатывании формирует тревожное извещение размыканием цепи шлейфа сигнализации (ШС) приёмно‑контрольного прибора (ПКП) или системы передачи извещений (СПИ) через контакты исполнительного реле.

Основные технические характеристики

• Тип извещателя: пассивный инфракрасный (ПИК), объёмный;
• Чувствительный элемент: 4‑площадной PIR‑элемент;
• Максимальная дальность действия: 12 м;
• Ширина зоны обнаружения: 18 м;
• Угол обзора в горизонтальной плоскости: 90∘;
• Рекомендуемая высота установки: 2,0–3,5 м;
• Диапазон обнаруживаемых скоростей перемещения: 0,3–3 м/с;
• Напряжение питания (постоянный ток): 10–16 В;
• Ток потребления (при 12 В): не более 15 мА;
• Диапазон рабочих температур: от −30 °C до +50 °C;
• Относительная влажность воздуха: до 95 % (при +25 °C, без конденсации влаги);
• Степень защиты оболочки: IP41 (защита от твёрдых тел ≥ 1 мм и вертикальных капель воды);
• Габаритные размеры: 100 × 65 × 55 мм;
• Масса: не более 0,085 кг;
• Время разогрева (готовности к работе): не более 60 с;
• Время восстановления в дежурный режим после тревоги: не более 10 с.

Функциональные особенности

• Устойчивость к движению животных:
  • до 20 кг при температурном контрасте до 8,0 °C (кошки, гладкошёрстные небольшие собаки);
  • до 40 кг при температурном контрасте до 6,0 °C (длинношёрстные собаки);
• Дискретная регулировка чувствительности: настройка с помощью джампера («Ч»);
• Термокомпенсация: автоматическая корректировка чувствительности при изменении температуры окружающей среды;
• Тампер (защита от вскрытия): формирование извещения о несанкционированном доступе размыканием контактов микропереключателя;
• Микропроцессорная обработка сигнала: алгоритм АР‑20тм, адаптивная фильтрация помех;
• Индикация:
  • светодиодный индикатор текущего состояния (можно отключить джампером «И»);
  • возможность контроля помеховой обстановки и зоны обнаружения в тестовом режиме (джампер «Т»);
• Релейные выходы:
  • НЗ контакт для выдачи тревожного извещения (размыкание при тревоге, длительность ≥ 2 с);
  • НЗ контакт «ВСКР» для извещения о вскрытии корпуса;
• Контроль напряжения питания: сигнализация неисправности при падении ниже 9,1 В (периодическое включение индикатора с частотой 1 Гц);
• Защита от насекомых: конструкция корпуса предотвращает попадание внутрь мелких частиц и насекомых;
• Регулировка зоны обнаружения: изменение положения печатной платы в зависимости от высоты установки извещателя.

Параметры тревожного выхода

• Тип контактов: нормально‑замкнутые (НЗ);
• Длительность тревожного извещения: не менее 2 с;
• Максимальный коммутируемый ток: 30 мА при напряжении не более 72 В.

Комплектация

• извещатель «Икар‑5А» — 1 шт.;
• кронштейн — 1 шт.;
• шуруп 3,5 × 35 мм — 2 шт.;
• шуруп 2,9 × 6,5 мм — 1 шт.;
• шуруп 3 × 20 мм — 1 шт.;
• ограничитель зоны — 1 шт.;
• джампер — 1 комплект;
• эксплуатационная документация — 1 экз.

Область применения

Используется в системах охранной сигнализации на объектах:

• административных и офисных зданиях;
• торговых центрах и магазинах;
• складах и хранилищах;
• музеях и галереях;
• объектах с повышенными требованиями к помехозащищённости и устойчивости к ложным срабатываниям (в т. ч. при наличии домашних животных).

Преимущества

• Высокая помехоустойчивость: микропроцессорная обработка, термокомпенсация и защита от насекомых снижают вероятность ложных тревог;
• Гибкость настройки: регулировка чувствительности, отключение индикации и тестовый режим упрощают адаптацию к условиям объекта;
• Надёжность: контроль питания, тампер и автоматическая самодиагностика повышают отказоустойчивость;
• Универсальность: подходит для помещений с высотой потолков 2,0–3,5 м и зоной обнаружения 12 × 18 м;
• Компактность: малые габариты (100 × 65 × 55 мм) и лёгкий монтаж на стену;
• Энергоэффективность: потребление не более 15 мА снижает нагрузку на источник питания.

Важные замечания

• перед установкой проверьте соответствие размеров помещения максимальной дальности 12 м и ширине зоны 18 м;
• избегайте мест с интенсивными тепловыми потоками (батареи отопления, кондиционеры, нагреватели) — они могут влиять на ИК‑канал;
• при монтаже ориентируйте зону обнаружения так, чтобы в поле зрения не попадали окна и другие источники засветок;
• после включения дайте извещателю 60 с на адаптацию — в это время не должно быть перемещений в зоне обнаружения;
• для объектов с животными убедитесь в корректности настройки чувствительности и соблюдении условий температурного контраста;
• регулярно проверяйте состояние линзы и корпуса для стабильной работы пироприёмника;
• при отсутствии срабатывания отрегулируйте положение зоны обнаружения с помощью кронштейна и печатной платы.
