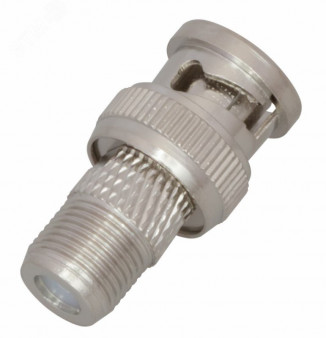

FD 05-3201 REXANT Переход штекер BNC - гнездо F

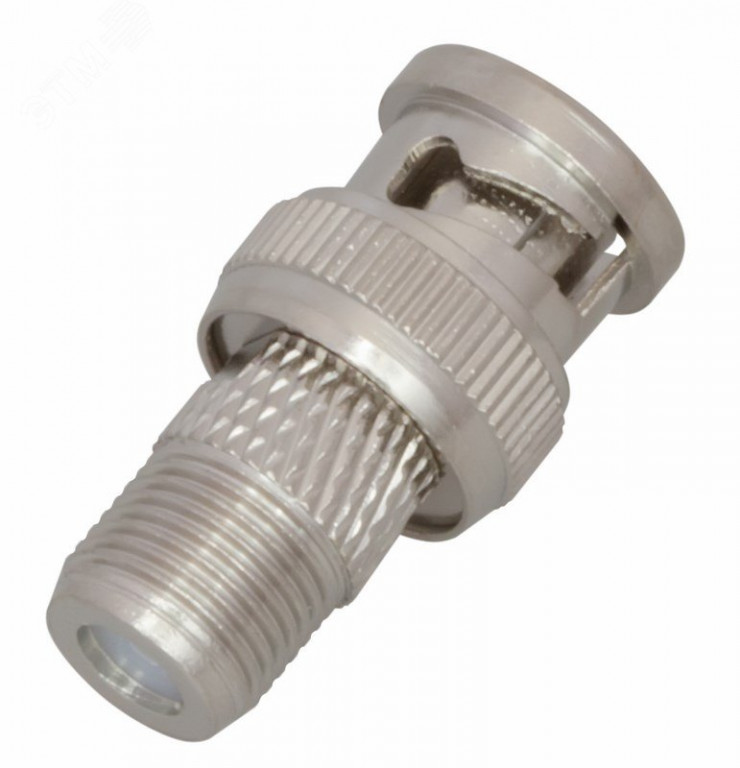

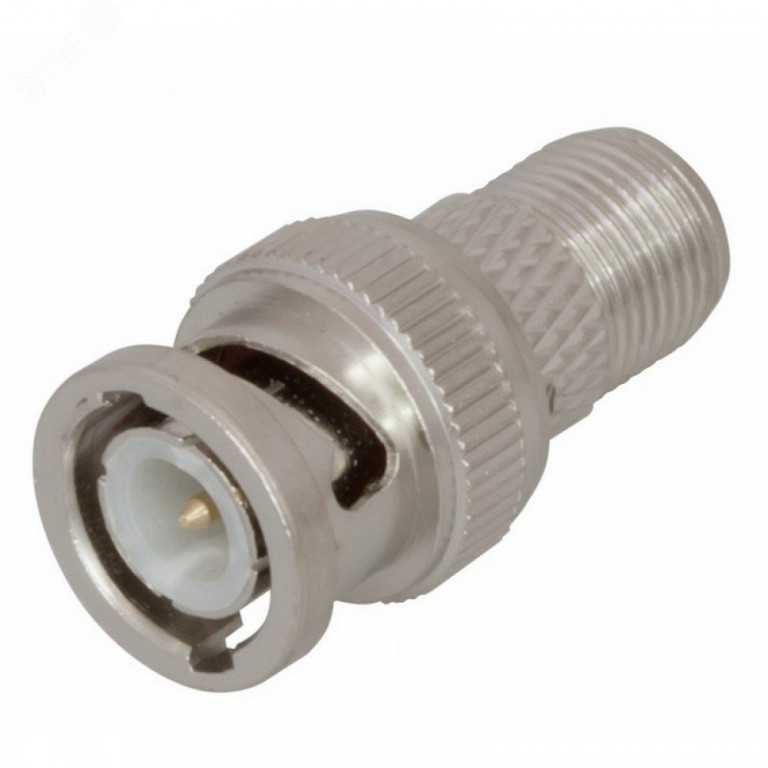

Переход BNC (штекер) — F (гнездо), модель 01‑020, REXANT

Назначение
Высокочастотный соединитель для надёжного соединения радиочастотных кабелей с волновым сопротивлением 50 Ом или 75 Ом с видеооборудованием, оснащённым BNC‑разъёмами. Основное применение — построение систем видеонаблюдения: подключение камер, регистраторов, коммутационного оборудования.

Основные технические характеристики

• Производитель: REXANT;
• Модель: 01‑020;
• Тип соединения: штекер BNC (male) → гнездо F (female);
• Волновое сопротивление: 50 Ом или 75 Ом (совместим с обоими стандартами);
• Материал контактов: биметалл — никелированная первичная медь (обеспечивает минимальные потери сигнала);

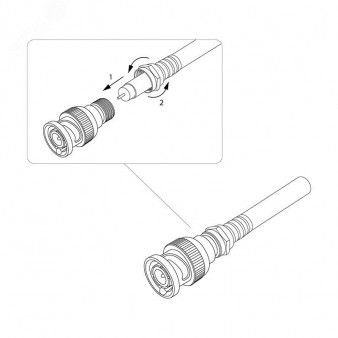

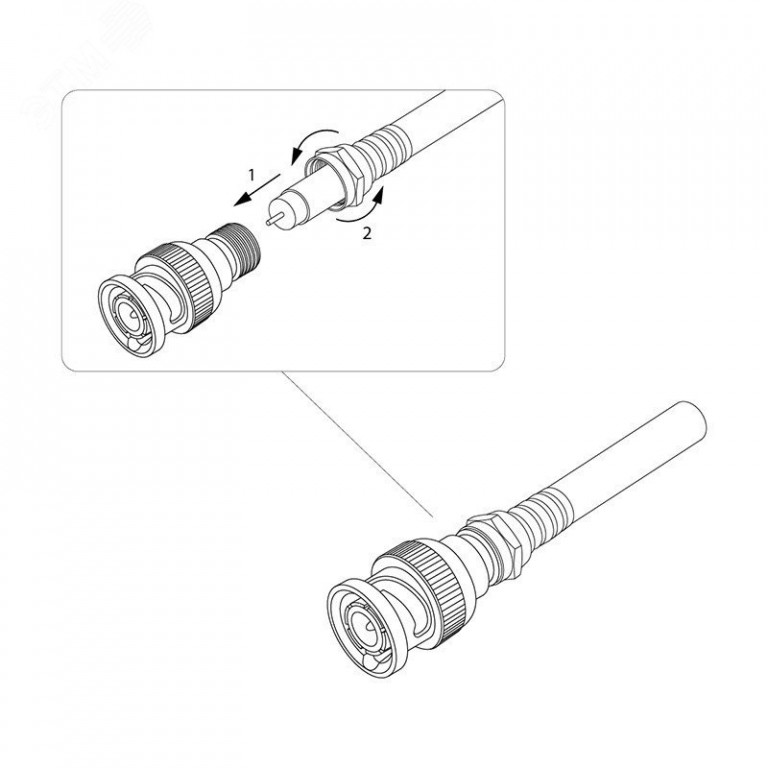

• Способ монтажа: накрутка F‑коннектора на зачищенный кабель (без пайки);
• Совместимые кабели: RG‑6, SAT‑50, SAT‑703, DG‑113 и аналогичные коаксиальные кабели с наружным диаметром ≈ 6,8 мм;
• Количество в упаковке: 50 шт.;
• Цена: указана за 1 шт.

Конструктивные особенности

• BNC‑штекер: надёжный байонетный разъём с фиксацией поворотом, устойчивый к вибрациям и случайным отключениям;
• F‑гнездо: резьбовое соединение, обеспечивающее плотный контакт с кабелем;
• Корпус: прочный металлический сплав с никелированным покрытием — устойчив к коррозии и механическим повреждениям;
• Изоляция: диэлектрические материалы, сохраняющие импеданс и снижающие паразитные наводки.

Преимущества

• Монтаж без пайки: возможность установки в труднодоступных местах (крыши, склады, уличные объекты) без специализированного оборудования;
• Механическая стойкость: надёжное крепление кабеля исключает обрыв контакта при натяжении или изгибе;
• Минимальные потери сигнала: высококачественные материалы и точная подгонка контактов сохраняют качество видеосигнала;
• Универсальность: совместимость с распространёнными типами коаксиальных кабелей (RG‑6 и аналоги);
• Экономичность: низкая стоимость единицы при оптовой закупке (50 шт. в упаковке);
• Простота обслуживания: быстрый демонтаж и замена при необходимости.

Область применения

• системы видеонаблюдения (аналоговые и HD‑CVI/TVI/AHD камеры);
• коммутация видеосигналов в студийном и вещательном оборудовании;
• прокладка магистральных линий передачи видеосигнала;
• монтаж охранных и контрольных систем с коаксиальными линиями;
• реконструкция и модернизация существующих видеосетей.

Важные замечания

• перед монтажом проверьте соответствие диаметра кабеля (≈ 6,8 мм) — слишком толстый или тонкий кабель не обеспечит плотного соединения;
• аккуратно зачищайте кабель перед накруткой F‑коннектора: избегайте повреждения оплётки и центральной жилы;
• плотно закручивайте F‑гнездо — недостаточная затяжка приведёт к потере контакта и ухудшению сигнала;
• избегайте резких изгибов кабеля в зоне соединения — это может вызвать расслоение и ухудшение импеданса;
• защищайте соединения от влаги в уличных условиях — используйте термоусадочные трубки или герметики;
• проверяйте целостность экрана при заделке — разрыв оплётки вызовет помехи и наводки.
