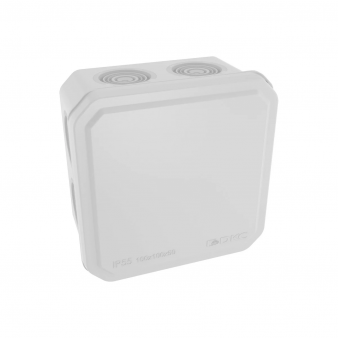

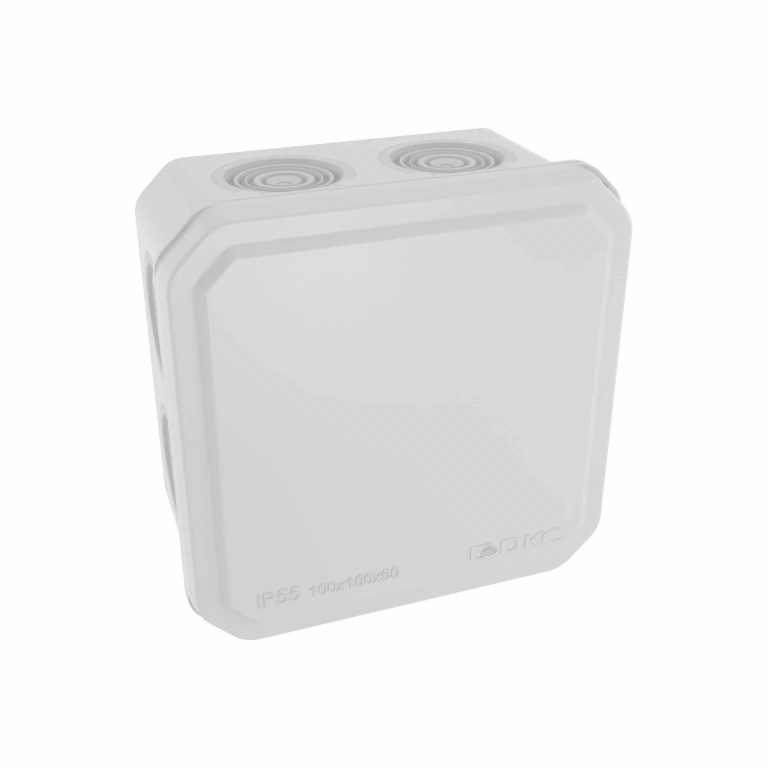

Ответвительная коробка DKC, 8+2 кабельных вводов, D25/20мм, IP55, 100х100х50мм (53800)

Ответвительная коробка DKC 53800 с 8+2 кабельными вводами (d25/20 мм), IP55

Распаячная коробка для защиты и эстетичного оформления мест соединения информационных, осветительных и силовых кабелей. Обеспечивает герметичность соединений и защиту проводки от внешних воздействий.

Ключевые преимущества

• Универсальность применения: подходит для помещений и улицы (при защите от прямых солнечных лучей и осадков).

• Высокая степень защиты IP55:

  • защита от пыли (проникновение ограничено);

  • защита от брызг воды с любого направления.

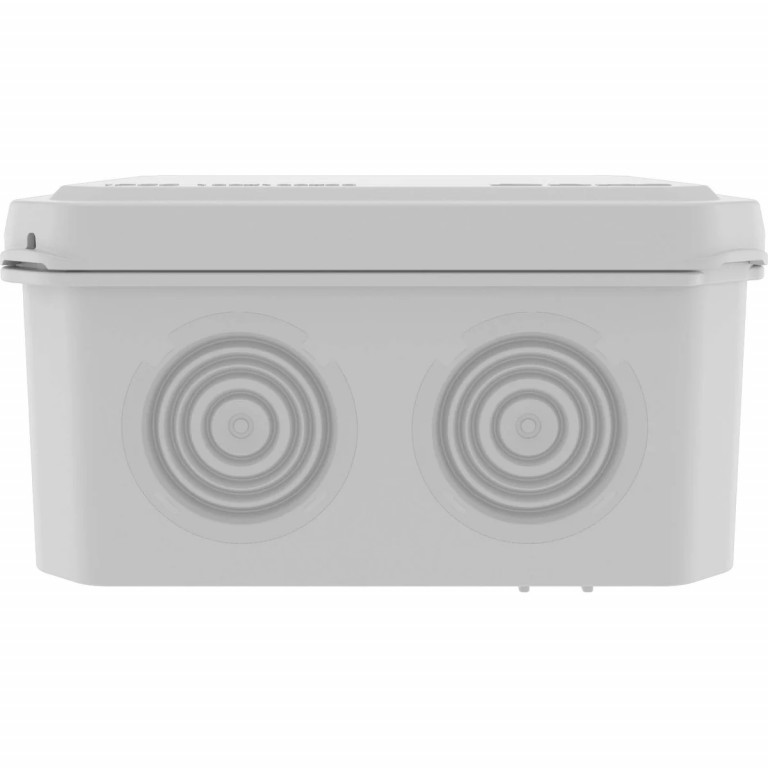

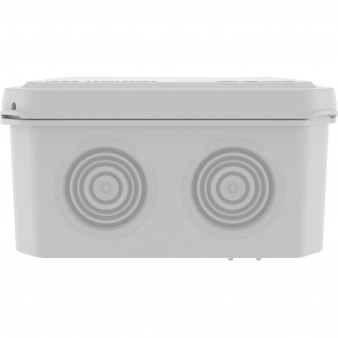

• Многофункциональные вводы:

  • 8 герметичных вводов по периметру — для труб и кабелей диаметром до 25 мм;

  • 2 дополнительных ввода на торцевой части — для труб и кабелей диаметром до 20 мм.

• Прочный пластик Halogen free: безопасный материал, не выделяющий токсичных веществ при нагреве.

• Удобный монтаж: крышка закрывается защёлкиванием — быстрый доступ к соединениям при обслуживании.

• Компактные размеры: внутренние габариты 100×100×50 мм позволяют разместить соединения без излишнего пространства.

• Широкий температурный диапазон: стабильная работа от −25 до +60 ∘C.

• Эстетичный дизайн: серый матовый цвет и квадратная форма гармонично вписываются в интерьер.

Основные характеристики

Общие параметры:

• тип: ответвительная (распаячная) коробка;

• модель: DKC 53800;

• назначение: для наружного монтажа;

• способ монтажа: открытый (настенный/потолочный);

• форма: квадратная;

• цвет: серый;

• количество в упаковке: 1 шт.

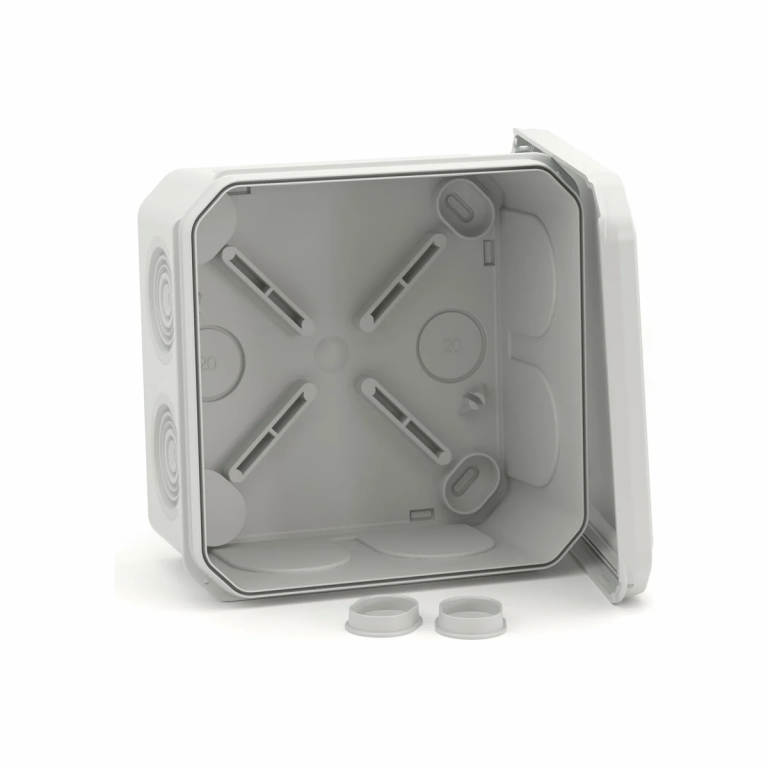

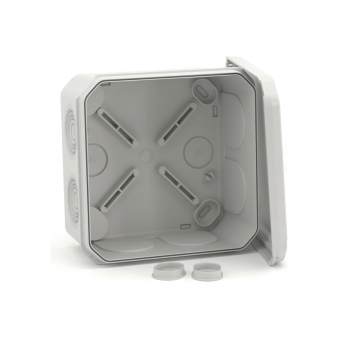

Конструкция:

• материал: пластик (Halogen free);

• крышка: матовая, непрозрачная, фиксация защёлками;

• количество вводов: 10 шт. (8 × d25 мм + 2 × d20 мм).

Габариты:

• внутренние размеры: 100×100×50 мм;

• внешние размеры: 109×109×58 мм.

Эксплуатационные параметры:

• степень защиты: IP55 (по ГОСТ 14254);

• диапазон рабочих температур: от −25 до +60 ∘C;

• совместимость: жёсткие и гофрированные трубы, кабели диаметром до 25 мм (основные вводы) и до 20 мм (дополнительные вводы).

Сферы применения

Коробка DKC 53800 подходит для организации кабельных соединений в различных условиях:

• жилые помещения (квартиры, дома) — разводка электропроводки, подключение светильников, розеток;

• коммерческие объекты (офисы, магазины) — монтаж систем освещения и слаботочных сетей;

• промышленные здания — защита соединений в условиях умеренной запылённости;

• наружные установки (под навесами, в козырьках) — подключение уличного освещения, камер видеонаблюдения;

• системы безопасности — соединение кабелей сигнализации, СКУД, видеонаблюдения;

• телекоммуникационные сети — коммутация информационных кабелей;

• бытовые и хозяйственные постройки (гаражи, сараи, беседки).

Комплектация и монтаж

• Комплектация: коробка DKC 53800, крышка, уплотнительные мембраны для вводов (встроенные).

• Необходимые инструменты:

  • перфоратор или дрель;

  • отвёртка;

  • уровень;

  • кабельные наконечники или гильзы (при необходимости);

  • крепёжные элементы (дюбели, саморезы — приобретаются отдельно).

• Способ установки:

  1. Выберите место монтажа — на стене или потолке, с учётом доступа для обслуживания.

  2. Разметьте точки крепления коробки.

  3. Просверлите отверстия под дюбели.

  4. Закрепите коробку на поверхности с помощью крепежа.

  5. Подготовьте кабели: зачистите концы, при необходимости установите наконечники.

  6. Пропустите кабели через вводы:

     • основные вводы (d25 мм) — для магистральных линий;

     • дополнительные вводы (d20 мм) — для ответвлений.

  7. Выполните соединения кабелей (скрутка, клеммы, гильзы) внутри коробки.

  8. Уложите соединения так, чтобы они не пережимались при закрытии крышки.

  9. Установите крышку и защёлкните фиксаторы.

  10. Проверьте герметичность вводов — кабели должны плотно прилегать к уплотнителям.

  11. Протестируйте работоспособность подключённого оборудования.
