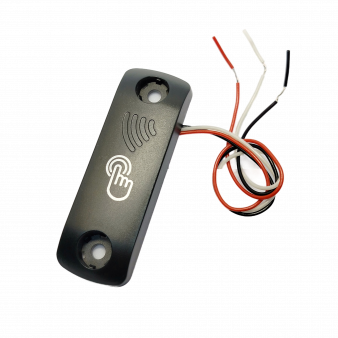

CP-Z3 (мод.Touch) темный Iron Logic Кнопка выхода бесконтактная

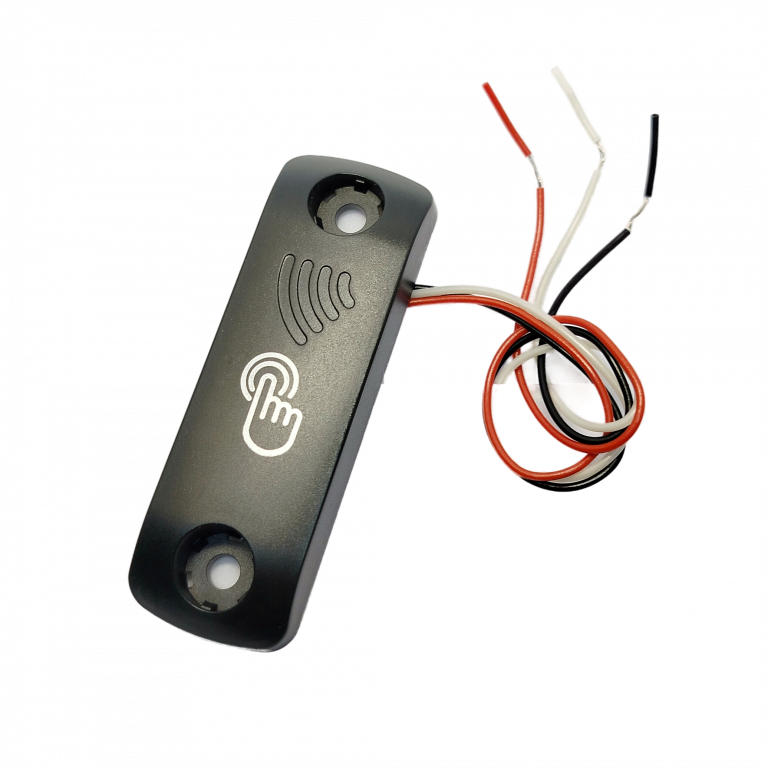

Бесконтактная кнопка CP‑Z3 (мод. Touch)

Назначение

Устройство для бесконтактного замыкания/размыкания электрических цепей постоянного тока (DC) в системах автоматизации и контроля доступа. Применяется, в частности, как кнопка «ВЫХОД» в СКУД (системах контроля и управления доступом).

Ключевые особенности

• Бесконтактное срабатывание — не требует физического нажатия, реагирует на приближение руки/объекта;
• Мгновенный отклик — минимальное время задержки между обнаружением объекта и переключением цепи;
• Адаптивность — автоматически подстраивается под окружающие условия (освещение, помехи);
• Светодиодная индикация — визуальная обратная связь о режимах работы;
• Универсальность монтажа — устанавливается на поверхности из любых материалов (металл, пластик, дерево, стекло и др.);
• Тип выхода — «открытый коллектор» (подходит для интеграции в большинство схем управления).

Технические характеристики

• Напряжение питания: 9–24 В DC;
• Коммутируемое напряжение: 3–28 В DC;
• Нагрузочная способность выхода: до 0,1 А (100 мА);
• Дальность срабатывания: 1–3 см (регулируется в пределах диапазона);
• Средний ток потребления: ≤ 0,025 А (25 мА);
• Рабочая температура: −40 … +50 °C;
• Габаритные размеры: 78 × 26 × 10 мм.

Функциональные возможности

1. Бесконтактное управление
   • активируется при поднесении руки/объекта на расстояние 1–3 см;
   • исключает механический износ, повышает надёжность и срок службы.
2. Гибкая интеграция
   • выход «открытый коллектор» совместим с большинством контроллеров СКУД и систем автоматизации;
   • поддерживает коммутацию нагрузок до 28 В и 100 мА.
3. Индикация состояния
   • светодиодный индикатор отображает:
     • режим готовности;
     • срабатывание (замыкание/размыкание цепи);
     • возможные ошибки (например, перегрузку).
4. Адаптивная работа
   • автоматически корректирует чувствительность в зависимости от:
     • уровня освещённости;
     • электромагнитных помех;
     • температуры окружающей среды.

Область применения

• системы контроля доступа (кнопки «ВЫХОД», управление турникетами, дверьми);
• автоматизированные системы управления (пуск/остановка оборудования);
• промышленные и бытовые устройства с требованием бесконтактного управления;
• объекты с повышенными требованиями к надёжности и долговечности управляющих элементов.

Преимущества

1. Надёжность — отсутствие механических контактов исключает износ и залипание.
2. Универсальность — работает с нагрузками 3–28 В и токами до 100 мА, подходит для разных схем.
3. Простота монтажа — крепится на любую поверхность без специальных требований.
4. Устойчивость к условиям среды — функционирует при температурах от −40 до +50 °C.
5. Энергоэффективность — потребляет не более 25 мА в среднем режиме.
6. Визуальный контроль — светодиодная индикация упрощает диагностику и настройку.

Рекомендации по установке и эксплуатации

1. Выбор места монтажа
   • размещайте в зоне удобного поднесения руки (высота ≈ 1–1,5 м);
   • избегайте прямых солнечных лучей и сильных источников ЭМ‑помех;
   • убедитесь, что расстояние до объекта срабатывания 1–3 см.
2. Подключение
   • подайте питание 9–24 В DC на соответствующие клеммы;
   • подключите нагрузку (до 28 В, 100 мА) к выходу «открытый коллектор»;
   • соблюдайте полярность при подключении питания.
3. Настройка
   • отрегулируйте дальность срабатывания (если предусмотрено конструкцией);
   • проверьте индикацию при поднесении объекта;
   • протестируйте коммутацию нагрузки.
4. Обслуживание
   • периодически очищайте поверхность датчика от пыли и загрязнений;
   • контролируйте стабильность питания (9–24 В);
   • проверяйте надёжность соединений.

Важно:

• не подключайте нагрузки свыше 28 В или 100 мА — это может повредить устройство;
• избегайте эксплуатации при температурах вне диапазона −40 … +50 °C;
• при сбоях проверьте питание и целостность цепей нагрузки;
• для стабильной работы обеспечьте защиту от резких скачков напряжения в линии питания.
