Извещатель уровня жидкости ИУЖ‑2 «Венеция» (Магнито‑Контакт)

Назначение
Анализатор уровня жидкости предназначен для контроля наличия или отсутствия жидкости в контролируемом объёме (резервуарах, ёмкостях, технологических установках) посредством коммутации электрических цепей постоянного или переменного тока. Устройство обеспечивает контроль уровня жидкости вплоть до точки её замерзания, что позволяет использовать его в условиях низких температур.

Принцип действия

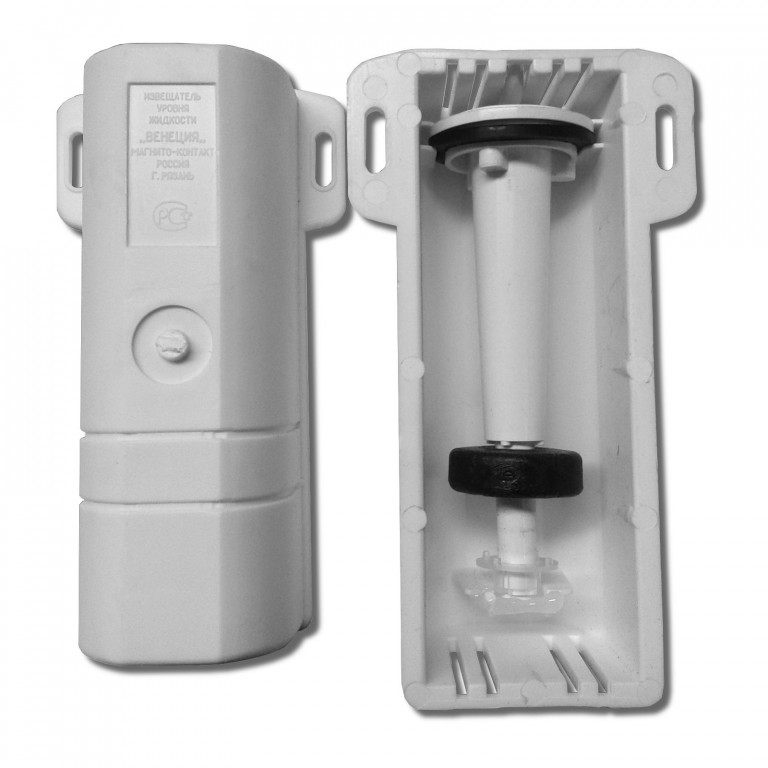

Работа основана на взаимодействии магнита‑поплавка и геркона (магнитоуправляемого контакта):

• магнит‑поплавок перемещается по направляющей в зависимости от уровня жидкости;
• при отсутствии жидкости поплавок находится в нижнем положении — геркон замкнут;
• при наличии жидкости поплавок поднимается — воздействие магнита вызывает размыкание геркона;
• сигнал о состоянии геркона передаётся на управляющее устройство (контроллер, сигнализацию и т. д.).

Область применения

• контроль уровня воды и других неагрессивных жидкостей в резервуарах;
• системы защиты от протечек и затопления;
• промышленные технологические процессы с контролем уровня жидкости;
• автоматизация насосных станций (включение/отключение насосов по уровню);
• системы водоотведения и канализации;
• объекты ЖКХ и инфраструктуры с риском подтопления.

Технические характеристики

• габаритные размеры: не более 134 × 72 × 43 мм;
• длина выводов: 500 мм;
• номинальное напряжение: 12 В;
• коммутируемый ток: 0,25 А;
• тревожный выход: нормально разомкнутый (НР);
• электрическая прочность изоляции: 550 В (эфф.);
• сопротивление изоляции: 1×107 Ом;
• степень защиты: IP68 (полная пыленепроницаемость и водонепроницаемость при погружении);
• диапазон рабочих температур: −30 … +50 °C;
• масса: 0,25 кг.

Преимущества

• простота эксплуатации: не требует сложной настройки, готов к работе сразу после монтажа;
• надёжность: отсутствие сложных электронных компонентов повышает отказоустойчивость;
• герметичность: степень защиты IP68 позволяет использовать в условиях высокой влажности и при погружении в жидкость;
• универсальность: работает с цепями постоянного и переменного тока;
• стойкость к низким температурам: сохраняет работоспособность до −30 °C, контролирует жидкость до замерзания;
• долговечность: механические части защищены от коррозии, геркон рассчитан на большое число срабатываний;
• лёгкость интеграции: совместим с большинством систем автоматики и сигнализации.

Комплектация

• извещатель уровня жидкости ИУЖ‑2 «Венеция»;
• паспорт изделия;
• сертификат соответствия (или отказное письмо).

Рекомендации по установке и эксплуатации

1. Монтируйте устройство вертикально в контролируемой ёмкости, обеспечив свободное перемещение поплавка.
2. Убедитесь, что длина выводов (500 мм) достаточна для подключения к системе управления.
3. Подключите тревожный выход к контроллеру или сигнализации согласно схеме в паспорте.
4. Проверьте срабатывание: при заполнении ёмкости геркон должен разомкнуться, при опустошении — замкнуться.
5. Регулярно осматривайте устройство на предмет механических повреждений и загрязнений, особенно поплавка и направляющей.
6. При использовании с агрессивными жидкостями убедитесь в их совместимости с материалами извещателя.
7. В зимний период проверяйте отсутствие льда на поплавке и направляющей — оно может мешать корректной работе.

Меры предосторожности

• не превышайте указанные параметры напряжения и тока (12 В, 0,25 А);
• избегайте механических ударов и изгибов выводов;
• не используйте для контроля агрессивных химических веществ без согласования с производителем;
• перед монтажом убедитесь, что температура окружающей среды входит в диапазон −30 … +50 °C;
• при обнаружении повреждений изоляции или корпуса прекратите эксплуатацию и замените устройство.
