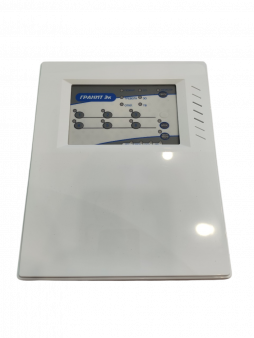

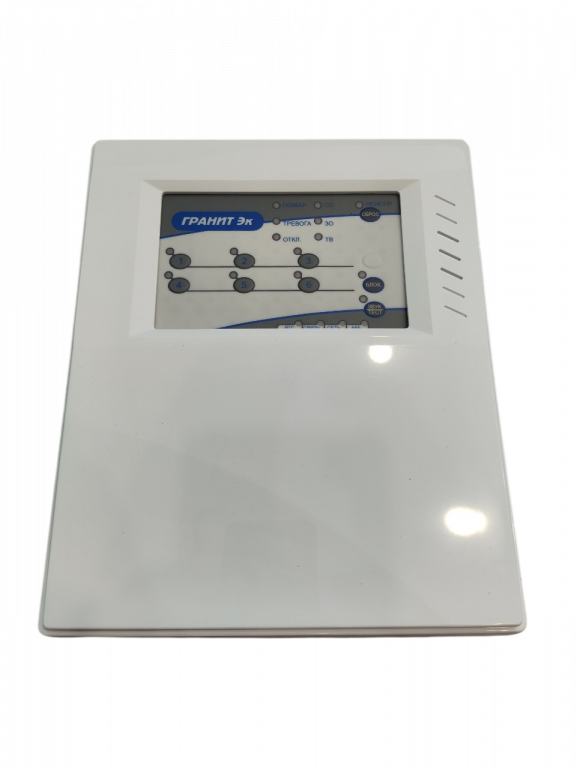

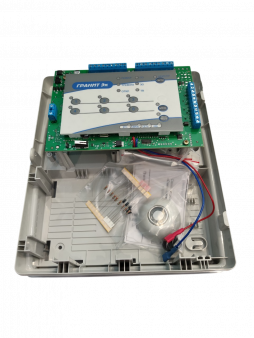

Приёмно‑контрольный охранно‑пожарный прибор «Гранит‑6 Эк» (Сибирский Арсенал)

Прибор для организации охранно‑пожарной сигнализации с функцией контроля доступа. Обеспечивает мониторинг шлейфов сигнализации, управление оповещателями и исполнительными устройствами, а также контроль доступа в помещение.

Ключевые преимущества

• Многофункциональность: выполняет функции охранно‑пожарной сигнализации и контроллера доступа.

• Гибкая конфигурация: возможность задания типа шлейфа (охранный, пожарный, технологический, неиспользуемый) и объединения однотипных шлейфов в разделы.

• Разнообразные способы управления: постановка/снятие с охраны кнопками на панели, электронными ключами TouchMemory, Proximity‑картами, цифровыми кодами, брелоками.

• Контроль целостности линий: мониторинг линий оповещения на обрыв и короткое замыкание.

• Резервное питание: поддержка АКБ 12 В, 4,5–7 А·ч для работы при отключении сети.

• Широкий диапазон рабочих температур: от −40 до +50 ∘C — подходит для эксплуатации в сложных климатических условиях.

• Наглядная индикация событий: передача сигналов («ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОПОВЕЩЕНИЕ») на реле ПЦН для дальнейшей обработки или управления оборудованием.

• Простота настройки: управление с помощью кнопок на лицевой панели.

Основные характеристики

Конфигурация и шлейфы:

• количество шлейфов сигнализации (ШС): 6;

• типы шлейфов: охранный, пожарный, технологический, неиспользуемый;

• возможность объединения шлейфов в разделы;

• напряжение на входе ШС при номинальном сопротивлении шлейфа: 15,3–18,7 В;

• номинальное сопротивление выносного резистора: 7,5 кОм;

• ток ШС в дежурном режиме: 2,85 мА.

Выходы и управление:

• выходы ПЦН: 4;

• контролируемые выходы «ОК»: 3;

• выход ТМ: для подключения считывателя ключей TouchMemory;

• выходы для оповещателей:

  • звуковой оповещатель: 12 В, 1 А;

  • световой оповещатель: 12 В, 1 А;

• выход для питания извещателей: 10–14 В, 1 А.

Параметры питания:

• напряжение питания: 220 В;

• мощность, потребляемая от сети переменного тока: 12 ВА;

• рекомендуемая ёмкость АКБ: 12 В, 4,5–7 А·ч;

• время задержки на вход/выход: 60/60 с.

Эксплуатационные параметры:

• диапазон рабочих температур: от −40 до +50 ∘C;

• степень защиты: IP20;

• относительная влажность: до 95 % (без конденсата).

Физические параметры:

• габариты: 250×210×80 мм;

• масса: не более 1 кг.

Функциональные возможности

• мониторинг состояния 6 шлейфов сигнализации различного типа;

• объединение шлейфов в логические разделы для группового управления;

• постановка и снятие с охраны:

  • кнопками на панели прибора;

  • электронными ключами TouchMemory через считыватель ТМ;

  • Proximity‑картами;

  • набором цифрового кода;

  • брелоками и/или ключами ТМ с помощью универсального считывателя «Портал» (приобретается отдельно);

• управление доступом в помещение с помощью электромагнитного замка;

• оповещение о тревоге и других событиях с помощью световых, звуковых оповещателей и табло «Выход»;

• контроль линий оповещения на обрыв и короткое замыкание;

• передача сигналов о состоянии прибора («ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОПОВЕЩЕНИЕ») на реле ПЦН;

• работа в режиме резервного питания от АКБ при отключении основного источника.

Сферы применения

«Гранит‑6 Эк» подходит для:

• организации охранной сигнализации на объектах различного назначения (офисы, склады, магазины, частные дома и т. д.);

• построения пожарной сигнализации с контролем состояния пожарных шлейфов;

• мониторинга технологических параметров (освещённость, температура, утечка воды и т. п.) через подключение соответствующих датчиков к технологическим шлейфам;

• контроля и управления доступом в помещения с использованием электромагнитных замков и различных типов идентификаторов;

• объектов с жёсткими требованиями к температурному режиму эксплуатации;

• систем с необходимостью передачи сигналов тревоги на пульты централизованного наблюдения (ПЦН).
