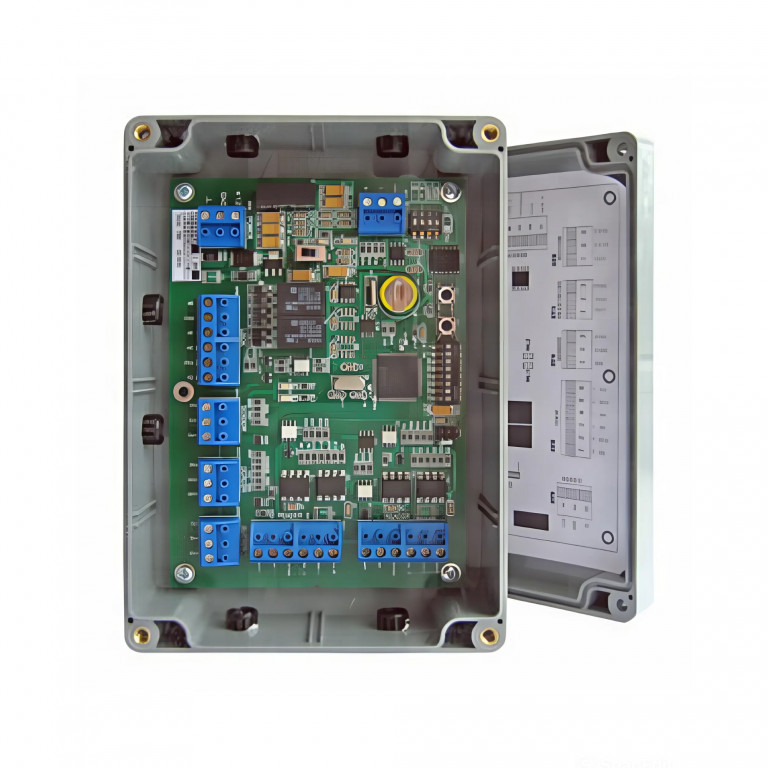

Quest-8000 rev.3 Контроллер доступа
Контроллер Quest Revision 3 - это электронный модуль, предназначенный для:
- управления доступом в жилые и производственные помещения;
- учета событий (например, времени прохода).
Контроллер поддерживает работу в следующих режимах:
- двухдверной конфигурации (см. раздел 4.1);
- однодверной конфигурации (см. раздел 4.2);
- регистрации рабочего времени сотрудников, без подключения к контроллеру исполнительных устройств.
Контроллер обрабатывает информацию, поступающую со считывателя, и с помощью встроенных реле осуществляет управление подключенными к нему исполнительными устройствами, например:
- электромагнитными замками или защелками;
- электромеханическими замками;
- шлагбаумами и турникетами и т.д.
К контроллеру единовременно возможно подключить до двух считывателей с одинаковым выходным протоколом. Контроллер в штатном исполнении работает со считывателями, имеющими выходной протокол «1-Wire», разработанный компанией Dallas Semiconductor®, или «Wiegand», разработанный компанией Wiegand®.
Контроллер может работать как автономно, так и в составе сети по протоколу RS-485 (согласно спецификации EIA/TIA-485-A) или Ethernet (согласно спецификации EIA/TIA-568-A). Для управления контроллеров, объединенных в сеть, рекомендуется использовать программное обеспечение (VideoNet 9.1 и выше) разработанное Корпорацией СКАЙРОС. Контроллер Quest Revision 3 в исполнении Quest APB поддерживает функцию запрета повторного прохода в одном направлении (контроллеры Anti-Pass-Back) в режиме однодверной конфигурации. В исполнении Quest APB контроллер имеет один банк ключей, общий для обоих считывателей; при этом сохраняется функция, при которой каждый из считывателей управляет собственным реле.
| Напряжение питания | (12 ± 0,3) В постоянного тока |
| Потребляемый ток: в режиме ожидания не более | 100мА |
| Потребляемый ток: в режиме коммутации не более | 500мА |
| Кол-во подключаемых считывателей | 2 |
| Кол-во управляемых реле | 2 |
| Параметры реле: коммутируемое напряжение не более | 30В постоянного тока |
| Параметры реле: коммутируемый ток не более | 3А |
| Параметры реле: время срабатывания реле (программируется) | от 0,5с до 25с |
| Макс. емкость банка памяти ключей / Макс. емкость банка памяти событий: | 8000/8000 |
| Макс. количество контроллеров в сети | 63 (для сети RS-485) |
| Макс. время опознавания ключа (на 4000 ключей) | 1,2с |
| Температура окружающей среды | от +2°C до +40°C |
| Относительная влажность (при температуре +20°C) не более | 90% |
| Габаритные размеры, мм. | 190х170х45 |
