Gate-8000 Gate Сетевой контроллер, Wiegand 26 или 48-автомат (опционально:1-Wire (TM), ABA-2)

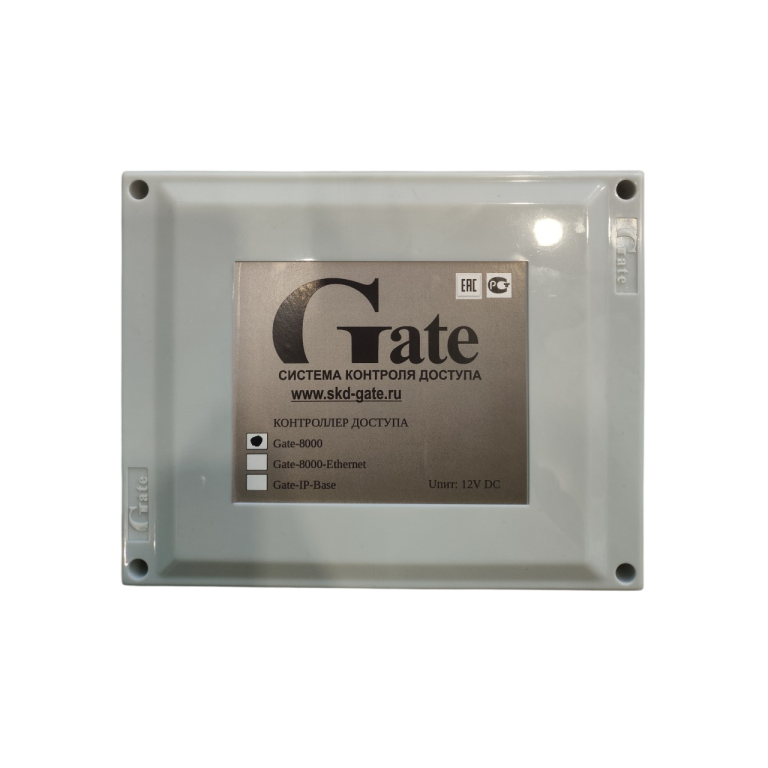

Контроллер GATE‑8000

Электронный модуль для управления доступом в жилые и производственные помещения, учёта времени прохода и событий. Подходит для автономной работы и интеграции в сетевые системы контроля доступа.

Ключевые преимущества

• Гибкость подключения считывателей: 2 входа с поддержкой Wiegand‑26/48 (базово), опционально — 1‑Wire ™ и ABA‑2.

• Двухуровневое управление: 2 управляемых реле для коммутации исполнительных устройств (например, замков).

• Контроль охраны: 2 дополнительных входа для круглосуточного мониторинга охранных зон.

• Режимы работы: автономно или в составе сети RS‑485 (до 128 контроллеров в линии).

• Автономное программирование: настройка на работу с кодовыми ключами без подключения к ПК.

• Режим Free Logic: гибкое управление выходами по событиям (включение/выключение выходов, активация режима «постоянно‑открыто»).

• Большая ёмкость памяти: до 16 334 ключей (однодверное подключение) и 8 192 событий.

• Быстрое опознавание: время реакции — до 0,6 с на 8 000 ключей.

• Настраиваемые параметры: программируемое время срабатывания реле (0,5–25 с).

Основные характеристики

Электрические параметры:

• напряжение питания: 11,4–15,0 В;

• потребляемый ток:

  • в режиме ожидания: ≤ 30 мА;

  • в режиме коммутации: ≤ 90 мА.

Сетевые параметры:

• интерфейс подключения: RS‑485;

• скорость обмена: 19 200 бит/с;

• максимальное количество контроллеров в одной линии RS‑485: 128.

Интерфейсы считывателей:

• базовый: Wiegand‑26 или Wiegand‑48 (автоматический выбор);

• опциональные: 1‑Wire ™, ABA‑2 (для считывателей магнитных карт);

• количество подключаемых считывателей: 2.

Параметры реле:

• количество управляемых реле: 2;

• коммутируемое напряжение: ≤ 30 VDC;

• коммутируемый ток: ≤ 6 А;

• время срабатывания: программируемое, от 0,5 до 25 с.

Память и производительность:

• максимальная ёмкость банка памяти ключей:

  • двухдверное подключение: 8 167 ключей;

  • однодверное и турникетное подключение: 16 334 ключа;

• максимальная ёмкость банка памяти событий: 8 192 записей;

• время опознавания последнего ключа: ≤ 0,6 с (на 8 000 ключей).

Физические параметры:

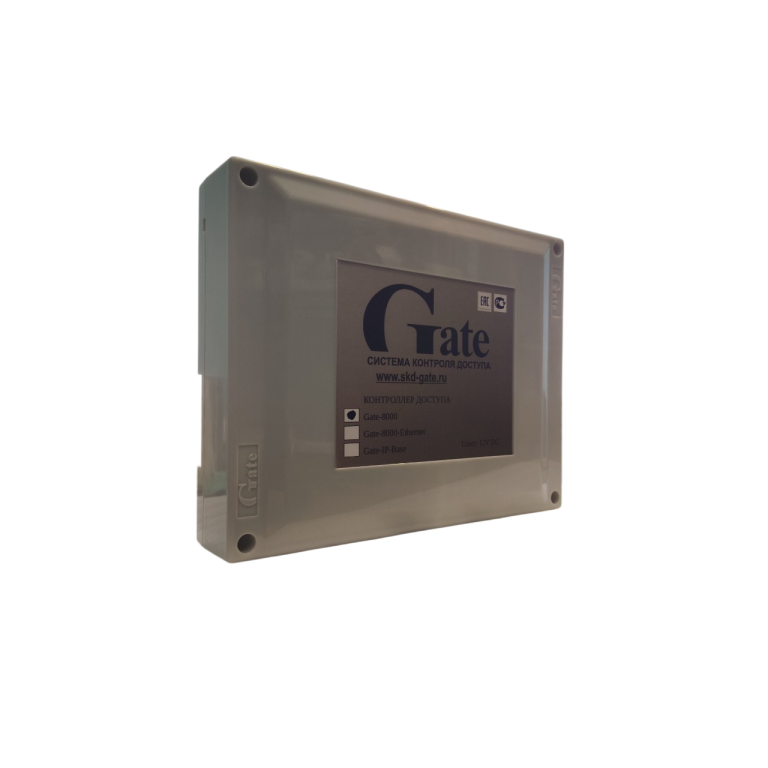

• габариты контроллера (в малом корпусе без БП): 200×155×40 мм;

• габариты брутто: 230×163×54 мм;

• вес брутто: 1,05 кг.

Функциональные возможности

• Управление доступом: обработка данных со считывателей и коммутация исполнительных устройств через реле.

• Учёт времени прохода: фиксация времени и идентификаторов пользователей.

• Логика событий (Free Logic): настройка реакций на события (включение/выключение выходов, активация режима «постоянно‑открыто») через ПО.

• Мониторинг охранных зон: контроль двух зон через дополнительные входы (без контроля по току).

• Программирование:

  • автономное — настройка кодовых ключей без ПК;

  • через ПО — настройка Free Logic и других расширенных параметров.

Сферы применения

Контроллер GATE‑8000 подходит для:

• жилых комплексов и многоквартирных домов;

• офисных зданий и бизнес‑центров;

• промышленных предприятий и складов;

• банков и учреждений с повышенными требованиями к безопасности;

• образовательных и медицинских учреждений;

• объектов с турникетными системами;

• многоуровневых систем контроля доступа с сетевым управлением.

Комплектация

• контроллер GATE‑8000 — 1 шт.;

• паспорт/руководство по эксплуатации — 1 экз.;

• гарантийный талон — 1 экз.

Особенности установки и настройки

1. Выбор места монтажа: разместите контроллер в защищённом месте с доступом для обслуживания, вдали от источников влаги и тепла.

2. Подключение питания: подсоедините источник питания с напряжением 11,4–15,0 В.

3. Подключение считывателей: подключите до двух считывателей с интерфейсами Wiegand, 1‑Wire или ABA‑2 к соответствующим входам.

4. Подключение исполнительных устройств: подсоедините замки или турникеты к реле контроллера, соблюдая параметры коммутации (30 VDC, 6 А).

5. Настройка охранных зон: подключите датчики к дополнительным входам для мониторинга охранных зон.

6. Сетевое подключение (при необходимости): объедините контроллеры в сеть RS‑485 со скоростью 19 200 бит/с (максимум 128 устройств в линии).

7. Программирование:

   • настройте кодовые ключи в автономном режиме или через ПО;

   • задайте время срабатывания реле (0,5–25 с);

   • сконфигурируйте логику Free Logic для управления выходами по событиям.
