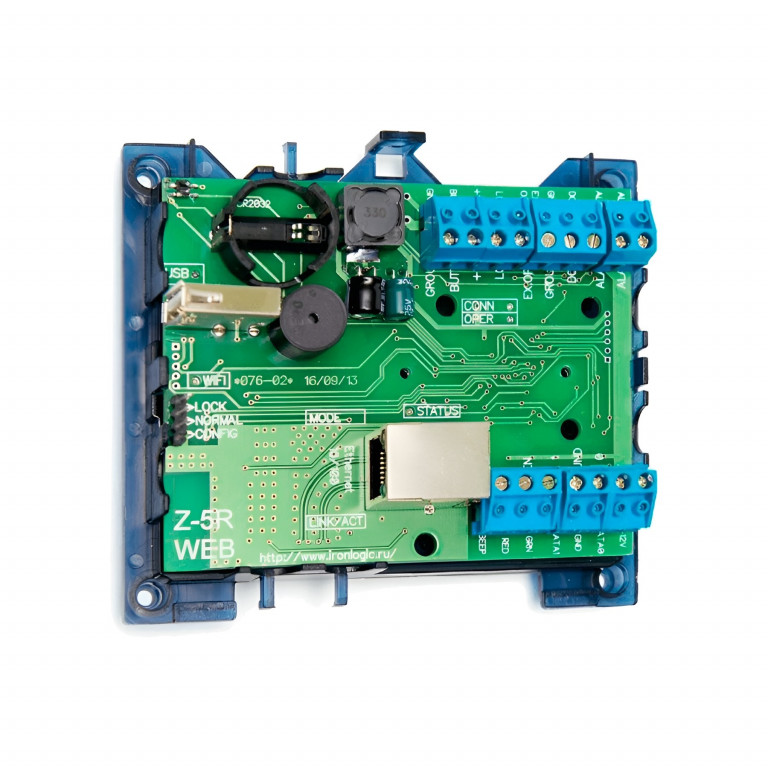

IP‑контроллер СКУД Z‑5R (мод. Web)

Назначение
Универсальный контроллер для сетевых и автономных систем контроля и управления доступом (СКУД). Поддерживает различные типы точек прохода и гибкое конфигурирование под конкретные задачи.

Основные характеристики

• режимы работы: автономный и сетевой;
• сетевые интерфейсы: Ethernet, Wi‑Fi, 3G/4G‑modem;
• веб‑интерфейс для настройки (IP‑адреса):
  • версии модуля связи до 1.0.146: 1.1.1.1;
  • версии модуля связи от 1.0.147: 192.168.10.1;
• ПО для конфигурирования: Guard Light;
• габаритные размеры: 116 × 104 × 37 мм;
• напряжение питания: 8–24 В;
• ток потребления: 300 мА;
• ток коммутации: 5 А;
• рабочая температура: +5 … +40 °C.

Память и ключи

• максимальное количество ключей: 2 банка по 8168 шт.;
• объём памяти событий: 8192 шт.;
• типы ключей: простой, мастер, блокирующий.

Интерфейсы подключения

• протоколы считывателей: iButton (Dallas TM, эмуляция DS1990A), Wiegand 26–58;
• максимальная длина линии:
  • Dallas Touch Memory: до 15 м;
  • Wiegand: до 100 м;
• исполнительные устройства: электромеханический/электромагнитный замок, турникет;
• дополнительный выход питания считывателей (защищён от КЗ).

Индикация и управление

• световая и звуковая индикация режимов работы;
• выходы для индикации считывателей: 3 (red, green, sound);
• выход МДП‑транзисторов: 2 шт. (Lock — до 5 А, Button — до 3 А);
• сигнальный выход: 1 (оптоизолированный);
• дополнительные входы: 2;
• вход пожарной сигнализации: есть.

Режимы работы

1. Обычный — проход по простым и блокирующим ключам.
2. ACCEPT — восстановление базы данных ключей (запись ID всех подносимых ключей).
3. Блокировка — проход только по блокирующим ключам.
4. Свободный проход — замок всегда обесточен.
5. Ожидание — после предъявления действительного ключа переходит в режим «Свободный проход».

Специальные режимы

• экстренная эвакуация;
• блокировка замка по сигналу охранной сигнализации;
• режим охраны.

Дополнительные функции

• двойные временные зоны;
• проход по карте и PIN‑коду;
• проход по двум картам.

Типы точек прохода

• одна дверь;
• шлюз (на каждую дверь — отдельный контроллер);
• турникет;
• активаторный замок (ворота);
• электроконтроль.

Преимущества

• универсальность — настройка под разные задачи через конфигурирование;
• гибкость подключения — поддержка Ethernet, Wi‑Fi, 3G/4G;
• простота монтажа — минимальное объединение проводников на клеммах;
• безопасность — вход для пожарного шлейфа (разблокировка при активации);
• управление разными устройствами — замки, турникеты, шлагбаумы;
• дистанционная настройка — через веб‑интерфейс или смартфон.

Важные предупреждения

• не устанавливать батарейку CR2032 — это нарушает работу контроллера;
• соблюдать температурный режим эксплуатации (+5 … +40 °C).

Рекомендации по установке

1. Подключить питание (8–24 В) и проверить стабильность напряжения.
2. Настроить сетевой интерфейс (Ethernet/Wi‑Fi/3G/4G) и задать IP‑адрес.
3. Использовать ПО Guard Light для конфигурирования (схема подключения в программе).
4. Проверить работу индикации и исполнительных устройств.
5. Убедиться в корректности подключения пожарного шлейфа.
6. Протестировать режимы работы (особенно «Экстренная эвакуация» и «Блокировка»).
