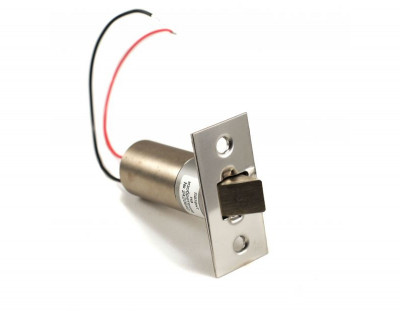

Promix-SM203.01 Врезной электромеханический замок

Врезной электромеханический замок Promix‑SM203.01

Врезной замок с механизмом «складывания» язычка для надёжного запирания дверей с возможностью дистанционного управления. Модель подходит для интеграции в системы контроля и управления доступом (СКУД), совместима с аудио- и видеодомофонами, кодовыми панелями.

Ключевые преимущества

• Уникальный механизм: язычок «складывается» в корпус замка при открывании двери — это снижает износ механизма и продлевает срок службы.
• Универсальность: подходит для деревянных, алюминиевых, пластиковых и железных дверей с любым расположением при монтаже.
• Надёжность: усилие удержания — не менее 300 кг, что гарантирует прочную фиксацию двери.
• Экономичность: низкое энергопотребление — при 24 В ток составляет всего 35 мА (0,035 А), при 12 В — 85 мА.
• Гибкость питания: работает от напряжения 12 В или 24 В, что позволяет адаптировать замок к разным системам электропитания.
• Долговечность: рассчитан на интенсивную эксплуатацию — не менее 400 000 циклов срабатывания.
• Устойчивость к коррозии: корпус и язычок из стали с гальваническим защитным покрытием, лицевые планки из нержавеющей стали.
• Простота монтажа: цилиндрическая форма замка упрощает установку — достаточно просверлить отверстие диаметром 24 мм и вставить в него замок.
• Компактность: малые габариты (24×59 мм) и вес (не более 0,21 кг) не создают дополнительной нагрузки на дверную конструкцию.
• Аварийное открывание: при использовании механизма разблокировки замка Promix‑AD.KM.01 возможно ручное механическое открытие замка с помощью ключа.

Область применения

Замок Promix‑SM203.01 используется для:

• защиты жилых, офисных и коммерческих помещений;
• установки на деревянные, алюминиевые, пластиковые и металлические двери, ворота и калитки;
• интеграции в системы СКУД с дистанционным управлением;
• подключения к аудио- и видеодомофонам;
• работы с кодовыми панелями и контроллерами СКУД;
• организации контролируемого доступа на объектах с умеренными требованиями к температурной устойчивости;
• наружной установки (при условии, что в зимний период замок большую часть времени находится в закрытом состоянии — под напряжением).

Основные характеристики

• Производитель: Promix.
• Модель: SM203.01.
• Тип: электромеханический замок.
• Вид: врезной.
• Исполнение: нормально‑открытый (НО) — находится в открытом состоянии при отсутствии напряжения питания и в закрытом — при подаче напряжения.
• Напряжение питания: 12 В DC или 24 В DC (± 2 В).
• Потребляемый ток:
  • при 12 В: не более 85 мА (0,085 А);
  • при 24 В: не более 35 мА (0,035 А).
• Длительность импульса питания: не нормируется, максимум 120 с.
• Минимальная пауза между импульсами: 120 с.
• Материал корпуса и язычка: сталь с гальваническим защитным покрытием.
• Материал лицевых планок: нержавеющая сталь.
• Габариты язычка: 24×59 мм.
• Масса: не более 0,21 кг.
• Расположение при монтаже: любое (можно устанавливать в дверное полотно или раму).
• Усилие удержания: не менее 300 кг.
• Диапазон рабочих температур: от −30∘C до +50∘C.
• Относительная влажность воздуха: не более 95 % при 35∘C и более низких температурах без конденсации влаги и образования инея.
• Устойчивость к воздействию климатических факторов: УХЛ2 (по ГОСТ 15150‑69).
• Гарантия: 12 месяцев со дня продажи, но не более 18 месяцев со дня приёмки ОТК предприятия‑изготовителя.

Особенности конструкции и монтажа

• Врезной монтаж: замок устанавливается внутрь дверного полотна или рамы — сохраняет эстетику двери, не имеет выступающих элементов.
• Цилиндрическая форма: для установки достаточно просверлить отверстие диаметром 24 мм, что минимизирует объём столярных работ.

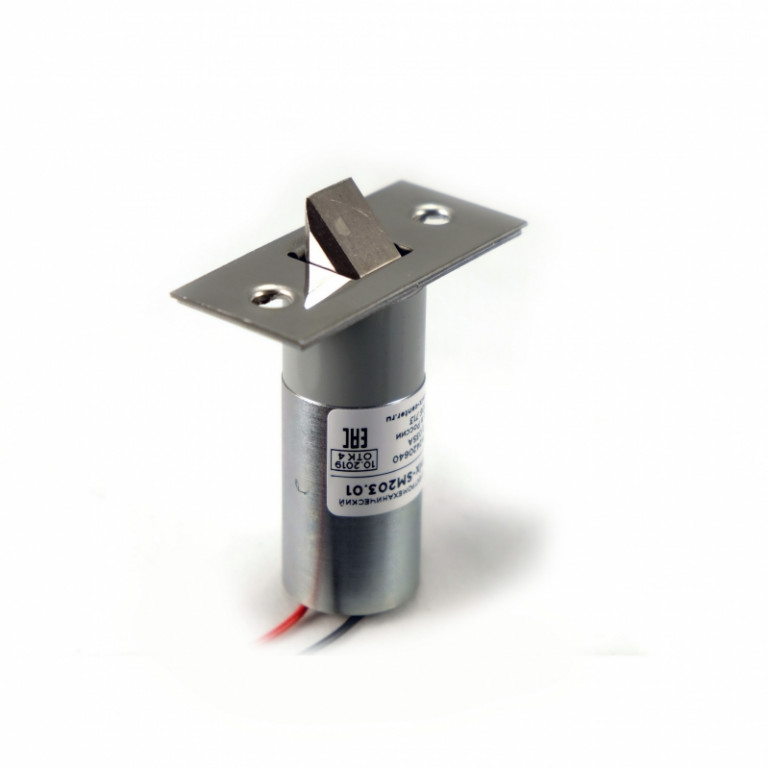

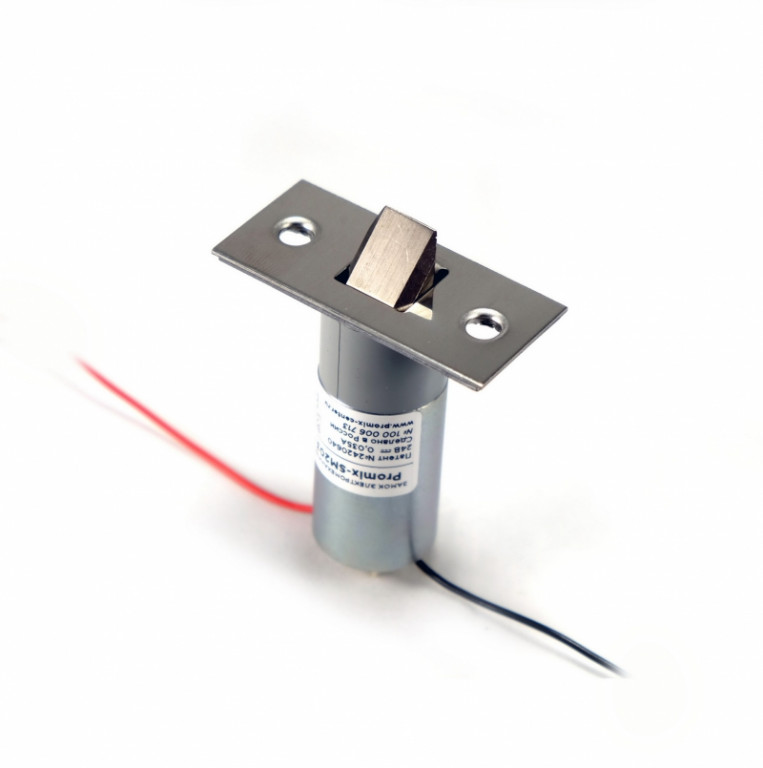

• Механизм «складывания»: при открывании двери язычок автоматически складывается в корпус замка, снижая трение и износ деталей.

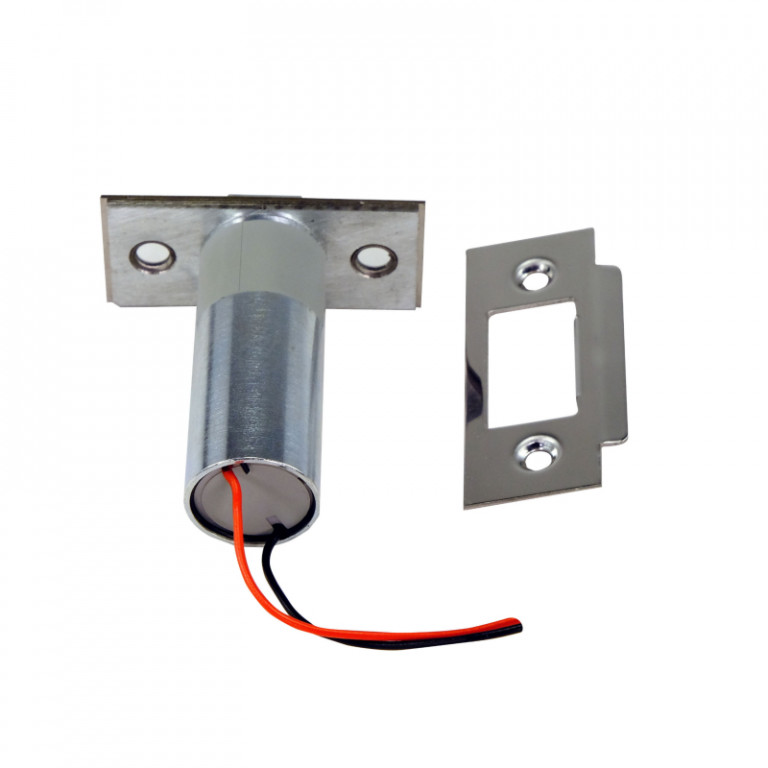

• Комплектация: включает замок, крепёжные элементы, шаблон для разметки отверстий и инструкцию по монтажу.
• Совместимость: подходит для стандартных дверных конструкций с толщиной полотна от 35 мм.
• Рекомендации по установке:
  • перед монтажом проверить соответствие размеров посадочного места в двери габаритам замка;
  • использовать шаблон для точной разметки отверстий;
  • обеспечить надёжное крепление замка внутри дверного полотна или рамы;
  • при подключении питания соблюдать полярность;
  • после монтажа проверить плавность хода язычка и отсутствие заеданий;

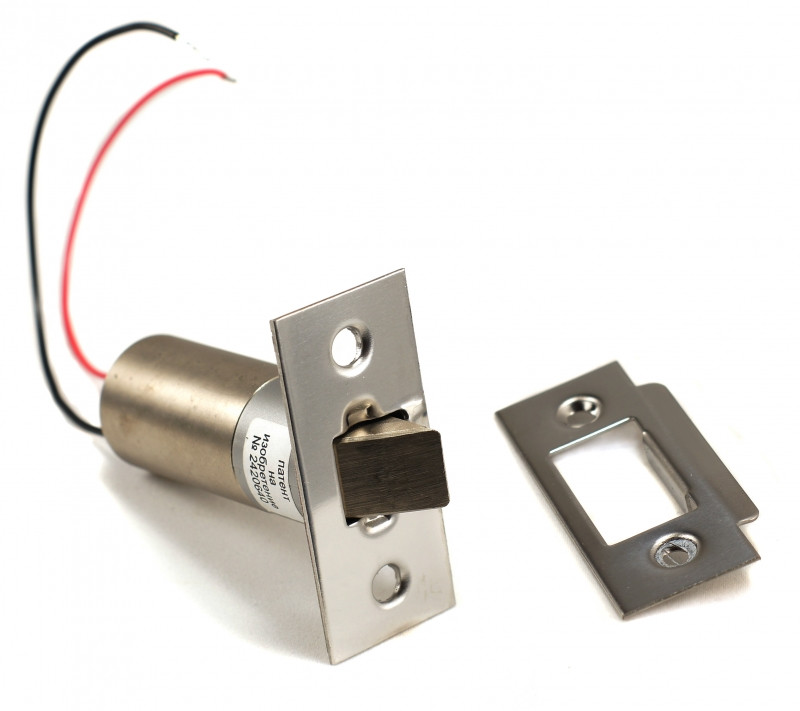

  • убедиться, что ответная планка установлена точно напротив язычка.
