NV PB 16 KIT NaviGard Комплект радиоканальный 433 МГц

Радиоканальный комплект NV PB 16 KIT (433 МГц)

Компактный радиоприёмник с брелоками для дистанционного управления автоматикой и исполнительными устройствами, а также подачи сигналов тревоги. Подходит для интеграции в системы охраны, контроля доступа и автоматизации зданий.

Ключевые преимущества:

• Универсальное питание — работает от источников 12–24 В AC/DC, что упрощает интеграцию в разные системы.
• Большая дальность связи — до 180 м на открытой местности обеспечивает покрытие на крупных объектах.
• Масштабируемость — поддерживает до 128 брелоков NV PT (модели 1, 2, 22, 41, 44), что подходит для объектов с множеством пользователей.
• Гибкость управления — релейный выход с режимами NO (нормально открытый) и NC (нормально закрытый), моно‑ и бистабильный режим работы.
• Надёжность — стабильная работа в широком диапазоне температур (−25…+55 ∘C) и при влажности до 90 %.
• Компактность — малые габариты (22×50×85 мм) и вес (0,12 кг) позволяют установить устройство в ограниченном пространстве.
• Низкое энергопотребление — максимальный ток 0,035 А снижает нагрузку на источник питания.

Основные технические характеристики:

• Модель: NV PB 16 KIT.
• Тип: радиоканальный комплект (приёмник + брелоки).
• Рабочая частота: 433,92 МГц.
• Напряжение питания (AC/DC): 12–24 В.
• Максимально потребляемый ток: 0,035 А.
• Максимальное напряжение на клеммах «RELAY OUT»:
  • 120 В AC;
  • 30 В DC.
• Максимальный ток коммутации на клеммах «RELAY OUT»: 1 А.
• Максимальное количество брелоков в памяти: 128 шт.
• Дальность действия на открытой местности: до 180 м.
• Диапазон рабочих температур: от −25 ∘C до +55 ∘C.
• Максимально допустимая влажность: 90% (без конденсации).
• Габаритные размеры (Д × Ш × В): 22×50×85 мм.
• Вес: 0,12 кг.

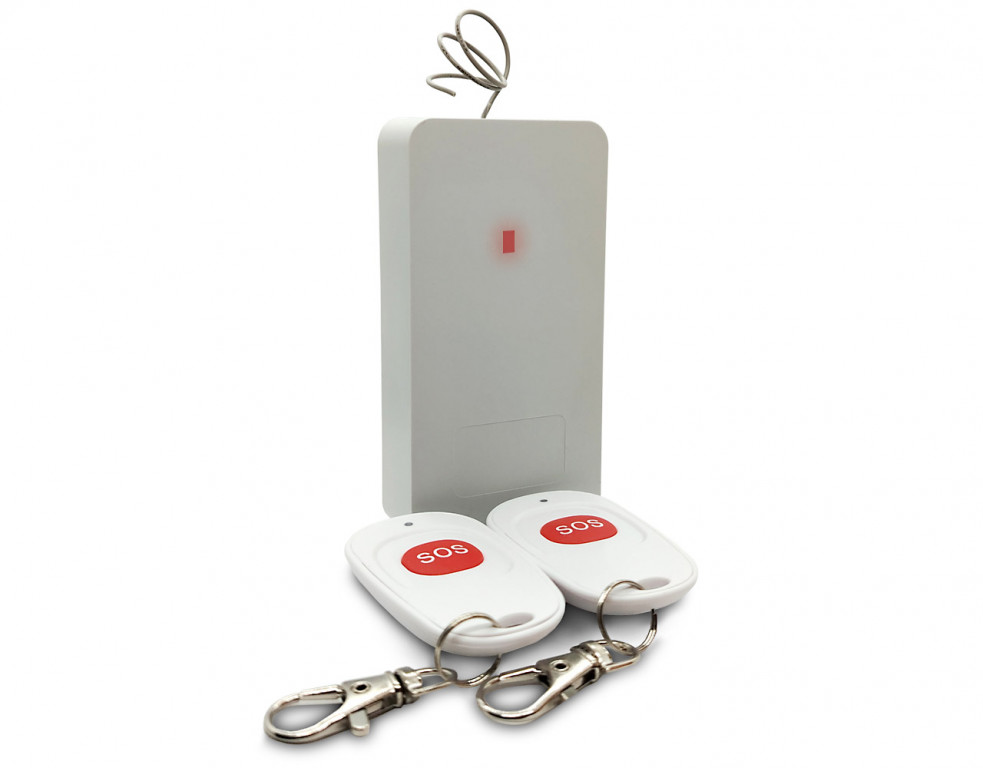

Комплектация:

• NV PB 16 — миниатюрный радиоприёмник 433 МГц, 1 шт.
• NV PT 1 — однокнопочный брелок 433 МГц, 2 шт.

Назначение и функции:

• Управление автоматикой:
  • воротами и шлагбаумами;
  • освещением;
  • системами вентиляции и кондиционирования;
  • электроприводами и задвижками.
• Подача сигналов тревоги в системах охранной сигнализации.
• Контроль доступа через интеграцию с замками и турникетами.
• Автоматизация процессов на промышленных и коммерческих объектах.

Где применяется:

• частные дома и коттеджи (управление воротами, освещением, сигнализацией);
• офисы и бизнес‑центры (контроль доступа, автоматизация инженерных систем);
• склады и логистические комплексы (управление освещением, вентиляцией, сигнализацией);
• торговые центры и магазины (автоматизация освещения, контроль доступа);
• промышленные предприятия (дистанционное управление оборудованием);
• объекты с необходимостью удалённого контроля (дачи, загородные участки);
• системы пожарной и охранной сигнализации (подача тревожных сигналов).

Особенности настройки и эксплуатации:

1. Подключение питания:
   • подсоедините источник питания 12–24 В AC/DC к соответствующим клеммам приёмника;
   • убедитесь в соблюдении полярности (если применимо).
2. Программирование брелоков:
   • войдите в режим обучения приёмника (см. инструкцию);
   • последовательно добавьте до 128 брелоков моделей NV PT 1, PT 2, PT 22, PT 41, PT 44;
   • сохраните настройки.
3. Настройка режима работы реле:
   • выберите режим NO или NC в зависимости от задачи;
   • установите моностабильный (импульсный) или бистабильный (фиксация) режим.
4. Подключение нагрузки:
   • подсоедините исполнительное устройство (сирену, замок, реле и т. д.) к клеммам «RELAY OUT»;
   • проверьте соответствие напряжения и тока нагрузки параметрам реле.
5. Тестирование:
   • нажмите кнопку на брелоке — убедитесь, что реле срабатывает и нагрузка активируется;
   • проверьте дальность действия в реальных условиях (может отличаться от 180 м из‑за препятствий).

Рекомендации по установке:

• размещайте приёмник вдали от мощных источников электромагнитных помех;
• избегайте установки в местах с экстремальными температурами (за пределами −25…+55 ∘C);
• при монтаже на улице обеспечьте защиту от прямого воздействия осадков (корпус не герметичен);
• регулярно проверяйте контакты клемм и состояние брелоков;
• для увеличения дальности связи используйте внешнюю антенну (если предусмотрена);
• не превышайте максимальный ток коммутации (1 А) на релейном выходе.

NV PB 16 KIT — универсальное решение для дистанционного управления устройствами и подачи тревожных сигналов. Благодаря гибкости настройки, масштабируемости и надёжности подходит для широкого спектра задач: от домашней автоматизации до промышленных систем контроля.
