Артикул: 802424

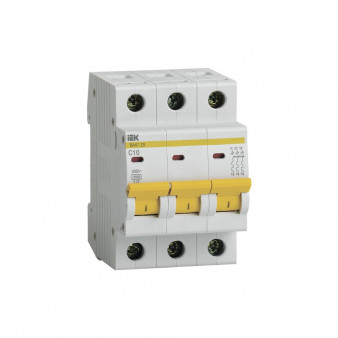

Выключатель автоматический IEK ВА47-29 3Р 10А 4.5кА MVA20-3-010-C
Номинальный ток, А: 10; Количество полюсов: 3; Тип расцепления: C; Отключающая способность, кА: 4.5; Номинальное Напряжение, В: 400; Номинальное импульсное напряжение, кВ: 4; Род тока: Переменный ток(AC)/Постоянный ток(DC); Степень защиты: IP20; Модульная ширина: 3; Глубина встраивания, мм: 73.6; Вес, г: 323.
Есть в наличии
Розница
596q

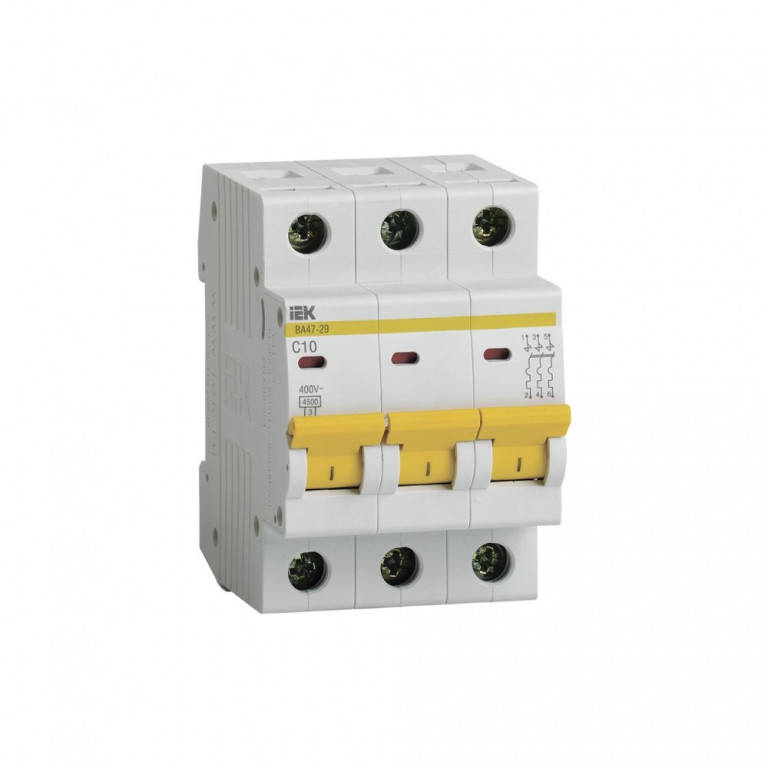

Автоматический выключатель IEK ВА47‑29 3Р 10А 4.5 кА MVA20‑3‑010‑C
Производитель: IEK (Китай).
Серия: ВА47‑29.
Тип: модульный трёхполюсный автоматический выключатель.
Основное назначение
Защита распределительных и групповых электрических цепей от:
- коротких замыканий;
- перегрузок.
Подходит для цепей с различной нагрузкой:
- электроприборы и освещение (рекомендуется характеристика B);
- двигатели с небольшими пусковыми токами (компрессоры, вентиляторы) — характеристика C;
- двигатели с большими пусковыми токами (подъёмные механизмы, насосы) — характеристика D.
Рекомендуемая сфера применения: вводно‑распределительные устройства жилых и общественных зданий.
Технические характеристики
- номинальный ток: 10 А;
- количество полюсов: 3 P;
- характеристика расцепителя: C (срабатывание при превышении номинального тока в 5–10 раз);
- номинальная отключающая способность: 4,5 кА;
- номинальное напряжение: 400 В (переменный/постоянный ток);
- номинальное импульсное напряжение: 4 кВ;
- род тока: AC/DC (переменный/постоянный);
- степень защиты: IP20;
- модульная ширина: 3 модуля (по 18 мм);
- глубина встраивания: 73,6 мм;
- масса: 323 г.
Условия эксплуатации
- диапазон рабочих температур: −40 … +50 °C;
- относительная влажность: до 80 % (без конденсации);
- максимальная рабочая высота: 2000 м над уровнем моря.
Конструктивные особенности
- монтаж на DIN‑рейку;
- два расцепителя: электромагнитный (мгновенное срабатывание) и тепловой (срабатывание от нескольких секунд до часов);
- индикатор положения контактов на лицевой панели;
- возможность присоединения дополнительных устройств (РН47, РММ47, КСВ/КС47) безвинтовым способом;
- дугогасительная система нового поколения;
- увеличенная прочность зоны присоединения проводников (две дополнительные заклёпки + монолитная лицевая панель);
- возможность двойного присоединения (шина или гибкий проводник).
Соответствие стандартам
- ГОСТ Р 50345‑2010;
- ТУ 2000 АГИЕ.641.235.003.
| Габаритные размеры, мм. | 54х80х73.6 |
| Вес (не более), кг. | 0.323 |
