С2000-СП4/220 Болид Блок сигнально-пусковой

Блок сигнально‑пусковой С2000‑СП4/220

С2000‑СП4/220 — адресный сигнально‑пусковой блок для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств с рабочим напряжением 220 В переменного тока. Применяется как часть составного прибора управления в системах пожарно‑охранной сигнализации совместно с контроллером «С2000‑КДЛ» (версии 2.01 и выше) или «С2000‑КДЛ‑2И» (версии 1.00 и выше) и пультом «С2000М» в составе ИСО «Орион». Электронная часть питается по ДПЛС, силовая — от сети 230 В. Гальваническая развязка силовых выходов от линии связи. До 25 блоков в одной ДПЛС.

Преимущества

• Два релейных выхода с контролем цепей нагрузки — обнаружение короткого замыкания и обрыва в подключённых линиях, немедленное уведомление о неисправности.
• Две цепи контроля концевых выключателей клапана — отслеживание реального положения привода (открыт/закрыт), а не только факта подачи управляющего сигнала.
• Три контролируемые зоны — подключение концевых выключателей состояния привода и кнопки функционального теста.
• Программируемая логика управления — гибкая настройка сценариев срабатывания реле от пульта «С2000М» или ППКУП «Сириус».
• Гальваническая развязка силовых выходов от ДПЛС — защита адресной линии от высоковольтных помех и аварий в силовой цепи.
• Питание электронной части по ДПЛС — отдельный слаботочный источник не требуется.
• Опциональная кнопка тестирования — проверка работоспособности блока и привода непосредственно на месте установки.
• Крепление на DIN‑рейку или настенный навесной монтаж — универсальность размещения в щитах автоматики.

Основные характеристики

• Исполнение: С2000‑СП4/220.
• Назначение: управление приводами с рабочим напряжением 220 В переменного тока.
• Совместимость: «С2000‑КДЛ» (версии 2.01+), «С2000‑КДЛ‑2И» (версии 1.00+), пульт «С2000М»; до 25 блоков в ДПЛС.
• Количество выходов: 2 релейных.
• Максимальный коммутируемый ток одного реле: 3 А.
• Коммутируемое напряжение: 230 В ±10 % переменного тока.
• Контроль цепей нагрузки: короткое замыкание, обрыв.
• Максимальный ток контроля исправности цепей: 1,5 мА.
• Количество контролируемых зон: 3 (концевые выключатели привода, кнопка функционального теста).
• Питание электронной части: от ДПЛС.
• Питание силовой части: 230 В ±10 % переменного тока.
• Потребляемый ток от ДПЛС: не более 1,5 мА.
• Гальваническая развязка силовых выходов от ДПЛС: есть.
• Рабочий диапазон температур: от −30 до +55 °C.
• Относительная влажность: до 93 % при +40 °C.
• Степень защиты корпуса: IP40.
• Габариты: 156 × 107 × 39 мм.
• Средний срок службы: 10 лет.
• Программирование: UProg.exe.

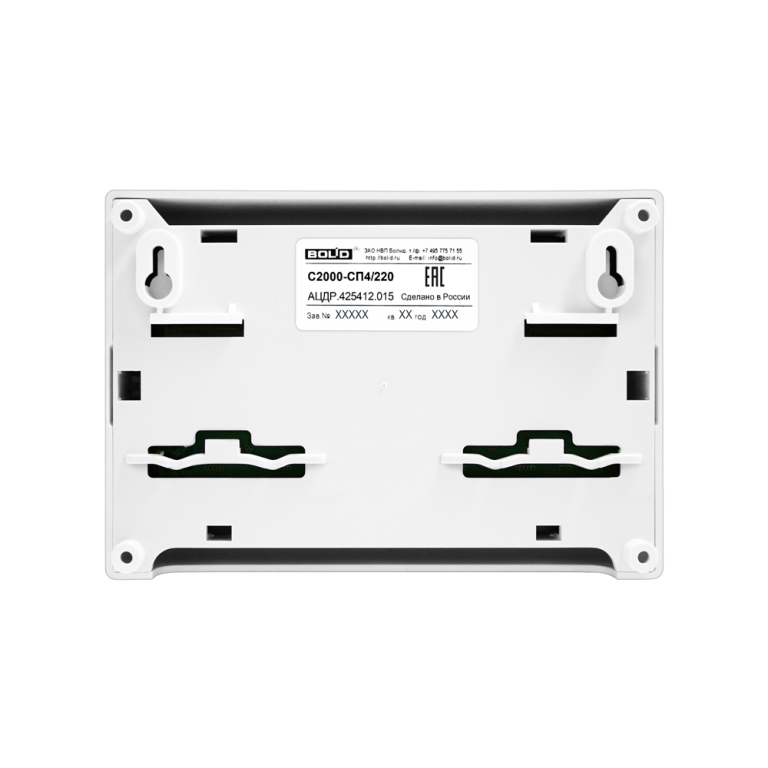

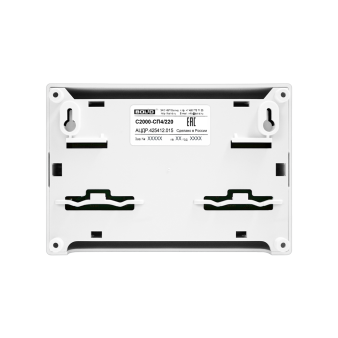

• Тип монтажа: настенный навесной или на DIN‑рейку.

Где может применяться

• Системы противодымной защиты: управление клапанами дымоудаления и подпора воздуха с контролем их реального положения через концевые выключатели.
• Огнезадерживающие клапаны общеобменной вентиляции: автоматическое закрытие клапанов по сигналу пожарной автоматики.
• Дренчерные установки пожаротушения: управление электромагнитными клапанами на 220 В.
• Иные исполнительные устройства на 220 В: задвижки, приводы ворот, противопожарных дверей.
• Объекты с адресной системой «Орион»: интеграция в единую систему безопасности с централизованным управлением и мониторингом через «С2000М» или АРМ «Орион Про».

Важные особенности и ограничения

• Степень защиты IP40 — для установки внутри помещений в закрытых щитах и шкафах; уличное применение не предусмотрено.
• Коммутируемое напряжение 230 В переменного тока — блок не подходит для приводов на 12/24 В; для этого используется исполнение С2000‑СП4/24.
• Максимальный ток одного реле 3 А — для приводов большей мощности требуется промежуточный контактор.
• В данной модели нет встроенного изолятора короткого замыкания ДПЛС — если требуется изоляция линии при замыкании, используйте исполнение С2000‑СП4/220 исп.01.
• Питание силовой части от сети 230 В — при монтаже соблюдайте правила электробезопасности, обеспечьте надёжное заземление; работы выполняются квалифицированным персоналом.
• При коммутации индуктивных нагрузок (электромагниты, обмотки клапанов) используйте искрогасящие цепи (RC‑демпферы, варисторы) для защиты контактов реле и продления ресурса.
