С2000 ПКР Болид Адресный привод клапана реверсивный (дымоудаления и т.п.)

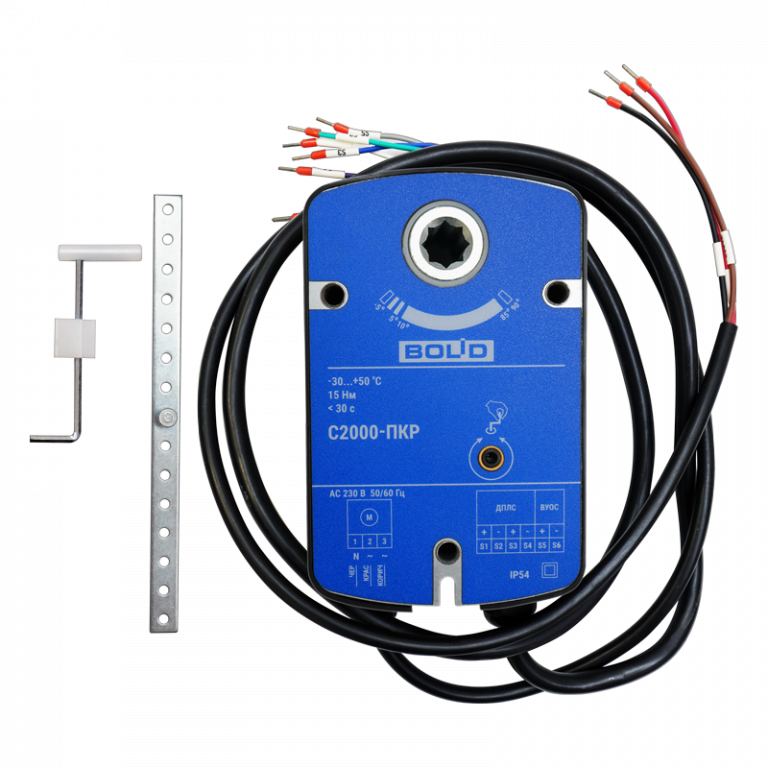

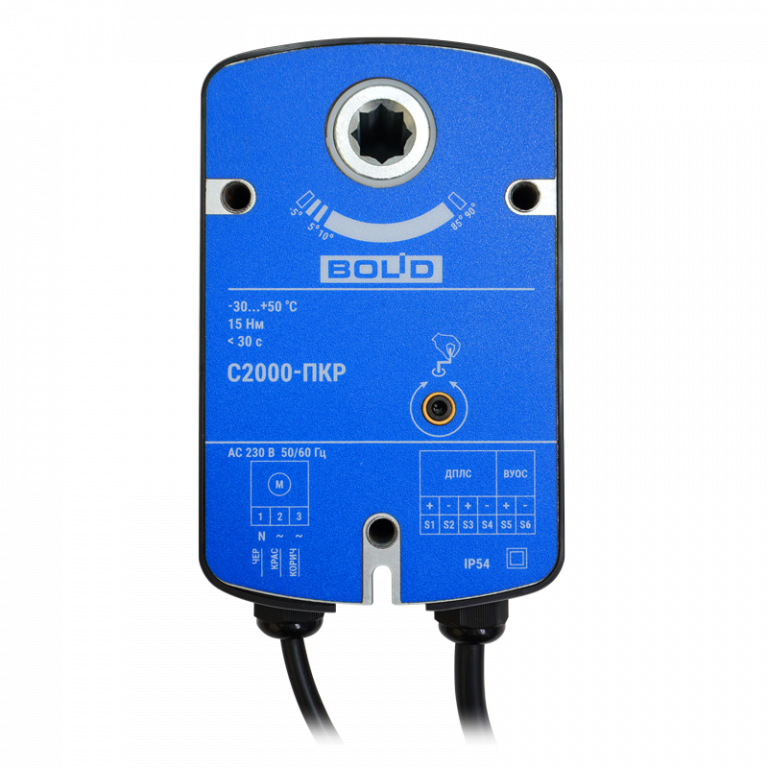

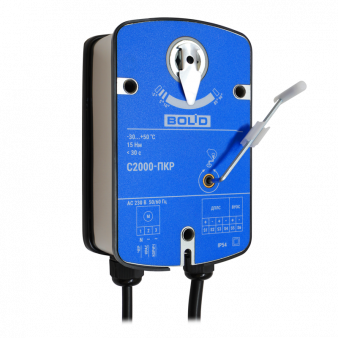

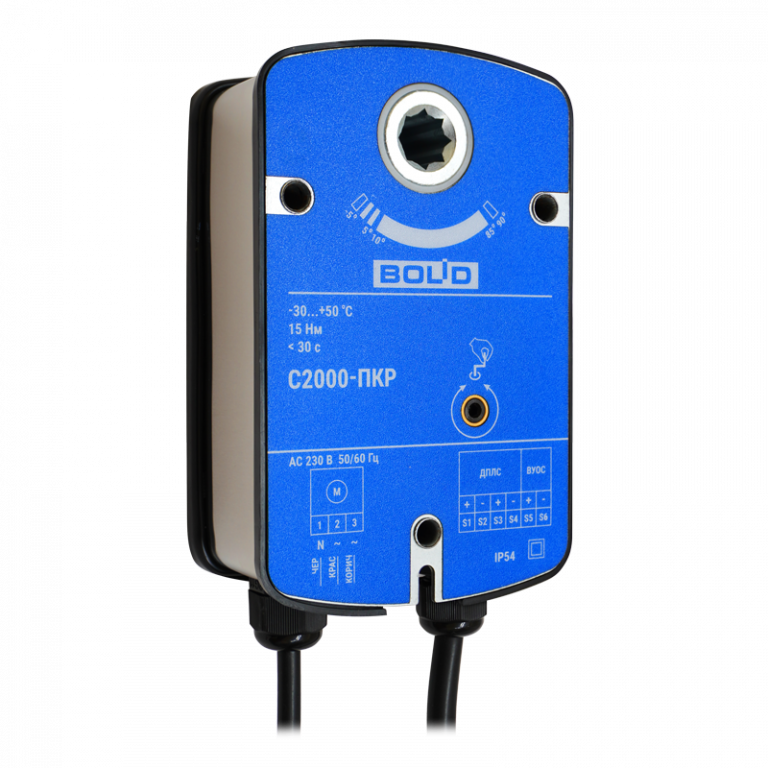

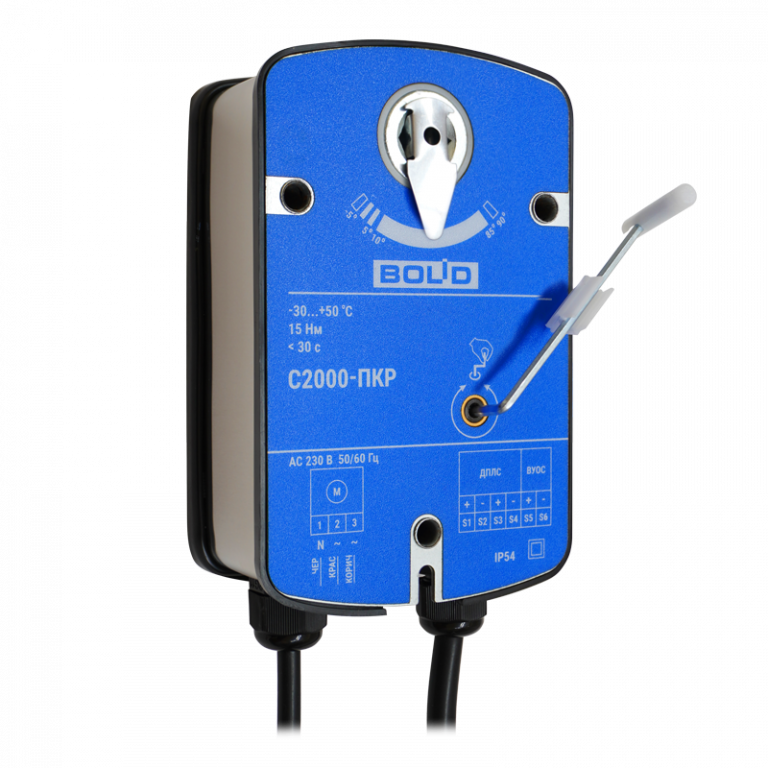

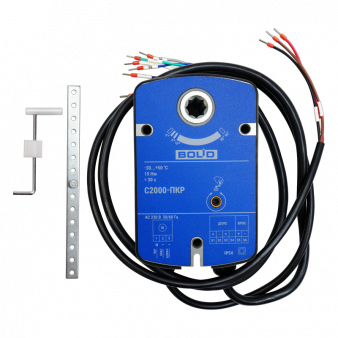

Адресный привод клапана реверсивный «С2000‑ПКР» (Болид)

Назначение

Привод предназначен для управления противопожарными и дымовыми клапанами в системах противодымной вентиляции и пожарной автоматики в составе ИСО «Орион».

Обеспечивает:

• реверсивное управление («Открыть» / «Закрыть»);
• контроль текущего положения клапана (через угол поворота выходного вала);
• передачу состояний в АРМ «Орион» и «Орион Про» («Открыт», «Закрыт», «В движении», «Неисправность»).

Ключевые особенности

• Адресность — каждый привод имеет уникальный адрес в ДПЛС.
• Управление по ДПЛС — приём команд от контроллеров «С2000‑КДЛ», «С2000‑КДЛ‑2И исп. 01», «С2000‑КДЛ‑С».
• Контроль положения клапана — мониторинг угла поворота выходного вала.
• Возможность подключения ВУОС‑31 — выносного устройства оптической сигнализации.
• Контроль напряжения питания — диагностика состояния электросети.
• Встроенный изолятор КЗ — автоматическое отключение неисправного участка ДПЛС при коротком замыкании (сохранение работоспособности всей линии).
• Механическая индикация положения — указатель на корпусе.
• Отсутствие пружинного возврата — клапан сохраняет положение при отключении питания.
• Прямая интеграция — не требует промежуточных блоков для управления.

Технические характеристики

• Напряжение питания исполнительной части: 230 В ±10 % (переменный ток);
• Количество входов питания: 2;
• Ток потребления исполнительной части: не более 50 мА;
• Потребляемая мощность (230 В):
  • во время вращения — не более 12 ВА;
  • в состоянии покоя — не более 6 ВА;
• Ток потребления приёмо‑передающей части:
  • дежурный режим — не более 1,5 мА;
  • при сработавшем ИКЗ — не более 3,3 мА;
• Время технической готовности: 15 с;
• Номинальный крутящий момент выходного вала: 15 Н·м;
• Угол поворота выходного вала: 90°;
• Точность сигнализации положения вала: ±5°;
• Время поворота: не более 60 с;
• Передающее звено на вал: 12 × 12 мм;
• Индикация положения: механический указатель;
• Степень защиты корпуса (IP): IP54 (пылезащита и защита от брызг воды);
• Устойчивость к механическим воздействиям: категория размещения 3 (по ОСТ 25 1099‑83);
• Климатическое исполнение: О3 (по ОСТ 25 1099‑83);
• Рабочий диапазон температур: от −30 °C до +55 °C;
• Относительная влажность: до 95 % (без конденсации);
• Масса: не более 1,7 кг;
• Габаритные размеры (Ш × В × Г): 170 × 102 × 62 мм;
• Средний срок службы: 10 лет.

Область применения

• системы противодымной защиты зданий;
• противопожарные клапаны в офисных, торговых, промышленных объектах;
• дымовые клапаны в жилых и общественных зданиях;
• интегрированные системы безопасности с адресным управлением;
• объекты с требованиями к диагностической полноте (пожарный надзор).

Преимущества

1. Интеллектуальное управление — обратная связь о состоянии клапана («Открыт»/«Закрыт»/«В движении»/«Неисправность»).
2. Надёжность — встроенный изолятор КЗ защищает линию ДПЛС при авариях.
3. Энергоэффективность — низкое потребление в дежурном режиме.
4. Простота монтажа — прямое подключение к ДПЛС без промежуточных блоков.
5. Универсальность — совместимость с клапанами КП, КПВ, ДП, ОП, ДПК, БПК и др. (стандарт ISO 5211).
6. Диагностика — контроль обрыва цепи, заедания механизма, отсутствия движения.
7. Сохранность положения — нет пружинного возврата при отключении питания.
8. Защита от внешних воздействий — корпус IP54 подходит для помещений с повышенной влажностью.

Комплектация

В поставку входит:

• привод «С2000‑ПКР»;
• паспорт и руководство по эксплуатации;
• упаковка.

Рекомендации по монтажу

1. Установите привод на фланец клапана (стандарт ISO 5211).
2. Подключите питание (230 В) и линию ДПЛС согласно схеме в руководстве.
3. Задайте уникальный адрес в ДПЛС через ПО или кодовые команды.
4. Проверьте:
   • работоспособность управления («Открыть»/«Закрыть»);
   • индикацию положения на механическом указателе;
   • передачу состояний в АРМ «Орион»;
   • срабатывание изолятора КЗ (имитация КЗ в линии).
5. Убедитесь в отсутствии механических помех для вращения вала.

Примечания

• не предназначен для взрывоопасных зон и химически агрессивных сред;
• избегайте механических повреждений корпуса и контактов;
• периодически проверяйте надёжность креплений и состояние изоляции;
• при неисправностях обратитесь в сервисный центр;
• для корректной работы обеспечьте вентиляцию вокруг привода (не закрывайте вентиляционные отверстия);
• параметры могут незначительно отличаться в зависимости от партии — уточняйте у производителя;
• соответствует ГОСТ Р 53325‑2012 и СП 7.13130.2013 (противодымная защита).
