С2000-АР2 исп.02 Болид Адресный расширитель на две зоны сигнализации

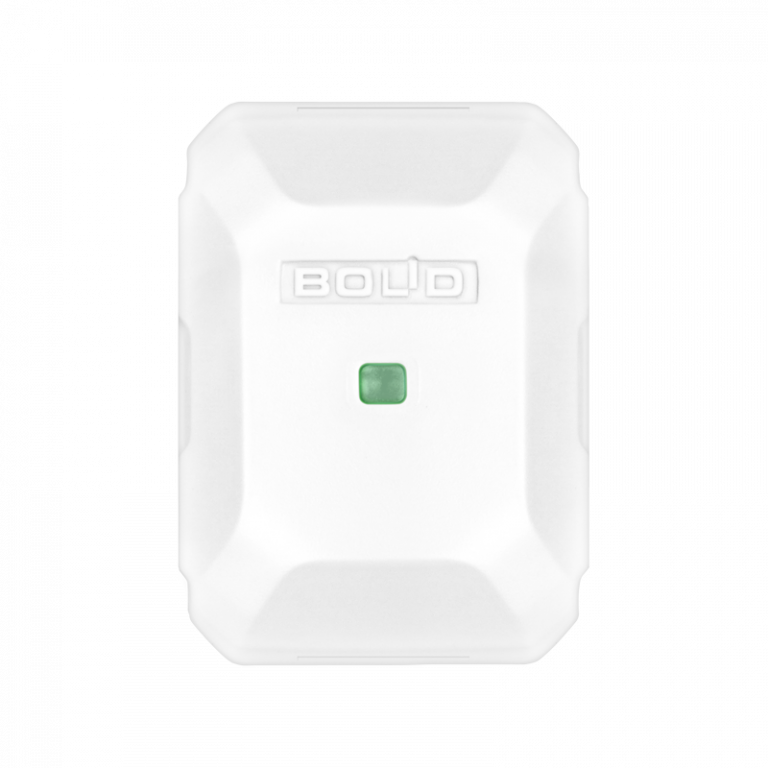

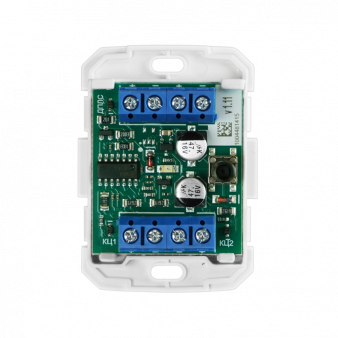

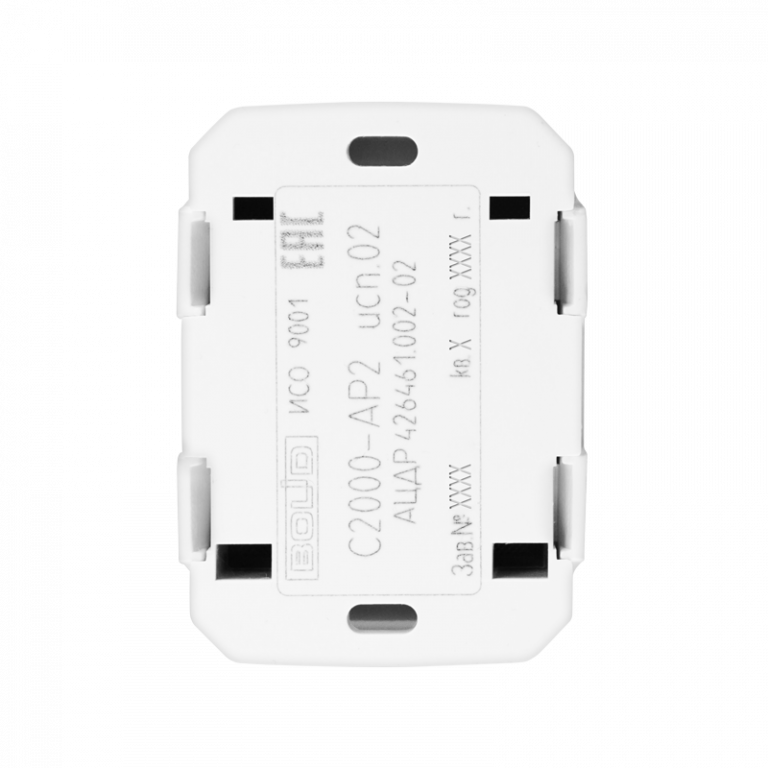

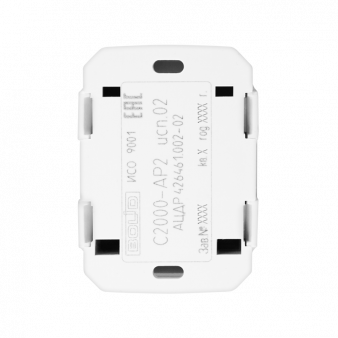

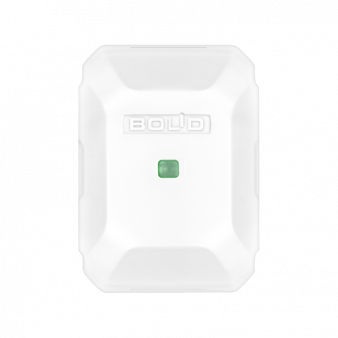

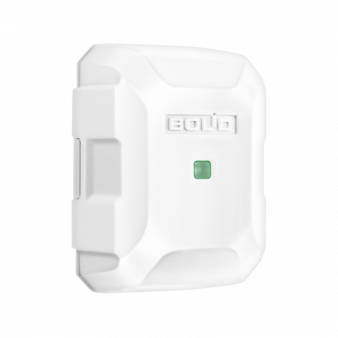

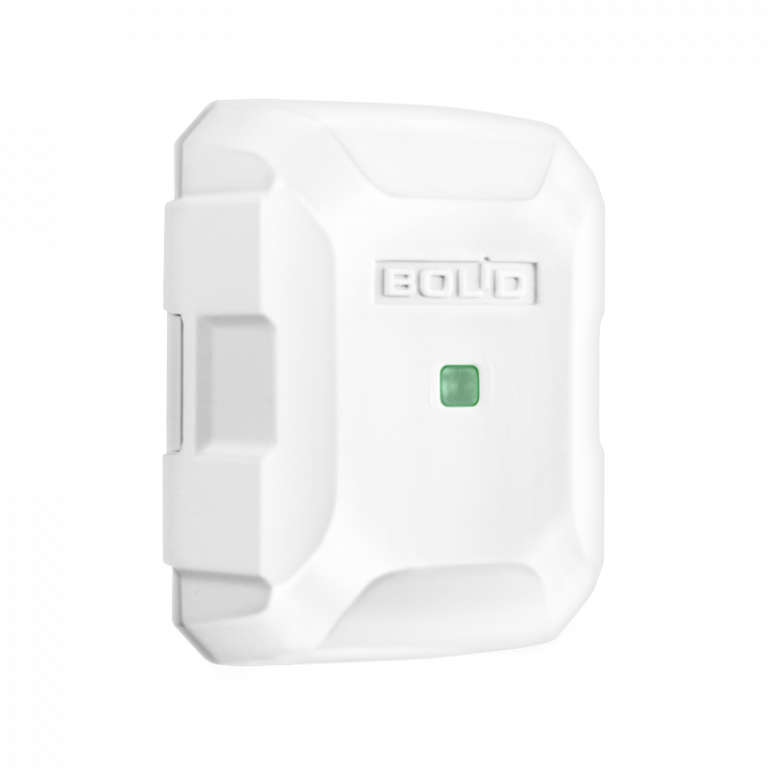

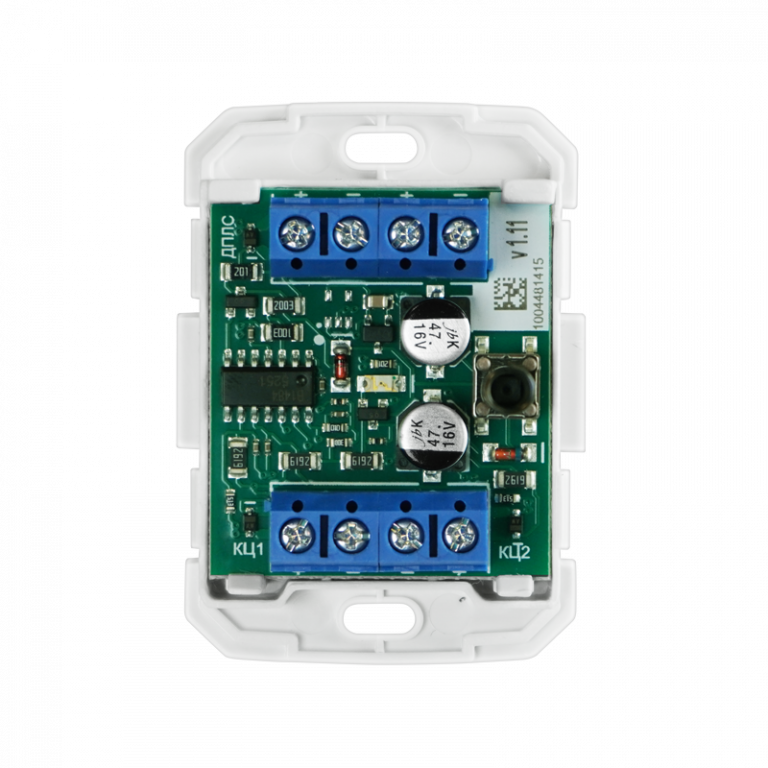

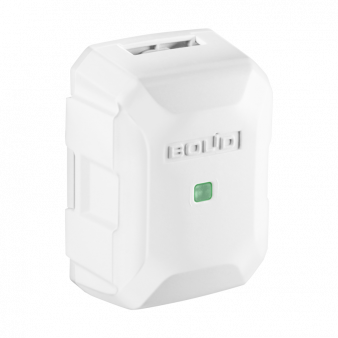

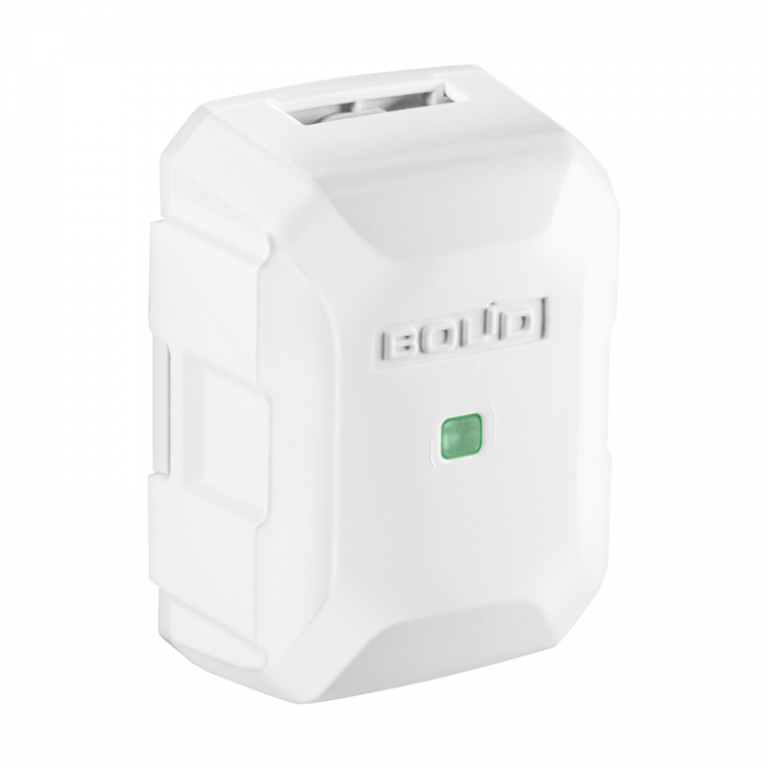

Адресный расширитель С2000‑АР2 исп.02

С2000‑АР2 исп.02 — адресный расширитель на две зоны сигнализации, предназначенный для подключения четырёхпроводных пожарных и охранных извещателей к контроллерам «С2000‑КДЛ», «С2000‑КДЛ‑2И», «С2000‑КДЛ‑2И исп.01» и «С2000‑КДЛ‑С». Питание осуществляется непосредственно от двухпроводной линии связи (ДПЛС), отдельного источника не требуется. Расширитель контролирует две независимые зоны и при подключении пожарных извещателей отслеживает состояния «Пожар», «Обрыв» и «Короткое замыкание». Адреса хранятся в энергонезависимой памяти, программирование выполняется утилитой UProg.exe. До 63 расширителей на один контроллер.

Преимущества

• Две независимые зоны контроля — подключение двух шлейфов с отдельной адресацией, что позволяет зонировать объект без дополнительных модулей.
• Питание по ДПЛС — отдельный источник питания не требуется, расширитель получает энергию прямо от линии связи.
• Полный контроль целостности линии: при работе с пожарными извещателями отслеживаются «Пожар», «Обрыв» и «Короткое замыкание» — обрыв или повреждение кабеля не останется незамеченным.
• Повышенная помехозащищённость — селекция входного сигнала по длительности и фильтрация наводок 50 Гц снижает риск ложных срабатываний в условиях электромагнитных помех.
• Датчик вскрытия корпуса — защита от несанкционированного доступа к клеммам и коммутации.
• Измерение напряжения ДПЛС в месте установки — дополнительная диагностика состояния линии для сервисного персонала.
• Встроенный индикатор работоспособности и состояния зон — наглядный контроль без подключения пульта.
• До 63 расширителей на один контроллер — масштабируемость для крупных объектов с разветвлённой структурой зон.

Основные характеристики

• Тип: адресный расширитель на две зоны сигнализации.
• Совместимость: «С2000‑КДЛ», «С2000‑КДЛ‑2И», «С2000‑КДЛ‑2И исп.01», «С2000‑КДЛ‑С»; до 63 расширителей на контроллер.
• Питание: от двухпроводной линии связи (ДПЛС).
• Количество контролируемых цепей: 2.
• Контролируемые состояния (для пожарных извещателей): «Пожар», «Обрыв», «Короткое замыкание».
• Потребляемый ток: не более 1 мА.
• Время технической готовности: не более 15 с.
• Рабочий диапазон температур: от −30 до +55 °C.
• Относительная влажность: до 93 % при +40 °C.
• Степень защиты корпуса: IP40.
• Габариты: 56 × 40 × 22 мм.
• Масса: не более 0,04 кг.
• Средний срок службы: 10 лет.
• Программирование: UProg.exe.
• Тип монтажа: настенный.

Где может применяться

• Пожарная сигнализация: подключение четырёхпроводных дымовых, тепловых или комбинированных извещателей, не имеющих собственной адресации, к адресной системе «Орион Про».
• Охранная сигнализация: контроль охранных шлейфов с магнитоконтактными, вибрационными и объёмными извещателями.
• Объекты с комбинированной защитой: одна зона — пожарная, другая — охранная, на одном расширителе.
• Распределённые системы на базе «С2000‑КДЛ»: до 63 расширителей на контроллер позволяют охватить большие площади при минимальном количестве адресных устройств.
• Помещения с повышенным уровнем электромагнитных помех (производственные цеха, подстанции): фильтрация наводок 50 Гц обеспечивает стабильную работу охранных и пожарных шлейфов.

Важные особенности и ограничения

• Степень защиты IP40 — для установки внутри помещений; уличное применение без дополнительного защитного бокса не предусмотрено.
• Работает только с контроллерами «С2000‑КДЛ» в указанных исполнениях — совместимость с приборами других производителей не предусмотрена.
• Программирование адресов выполняется через UProg.exe — требуется ПК и USB‑программатор до монтажа на объекте.
• Контролируемые состояния «Обрыв» и «Короткое замыкание» отслеживаются только при подключении пожарных извещателей — при использовании охранных шлейфов набор состояний определяется типом подключённых извещателей и настройками конфигурации.
• Питание от ДПЛС ограничивает суммарное энергопотребление линии — при большом количестве расширителей и других устройств учитывайте ёмкость контроллера и сечения кабеля.
• Настенный монтаж и компактные габариты (56 × 40 × 22 мм) удобны для размещения в монтажных коробках, но при плотной прокладке кабелей учитывайте доступ к клеммам для обслуживания.
• Оконечные резисторы шлейфов устанавливаются в соответствии с документацией на расширитель — без них корректный контроль «Обрыв» и «КЗ» невозможен.
