GATE-485/Ethernet Преобразователь интерфейса Ethernet в RS-485

Преобразователь интерфейса RS‑485 в Ethernet Gate‑485/Ethernet

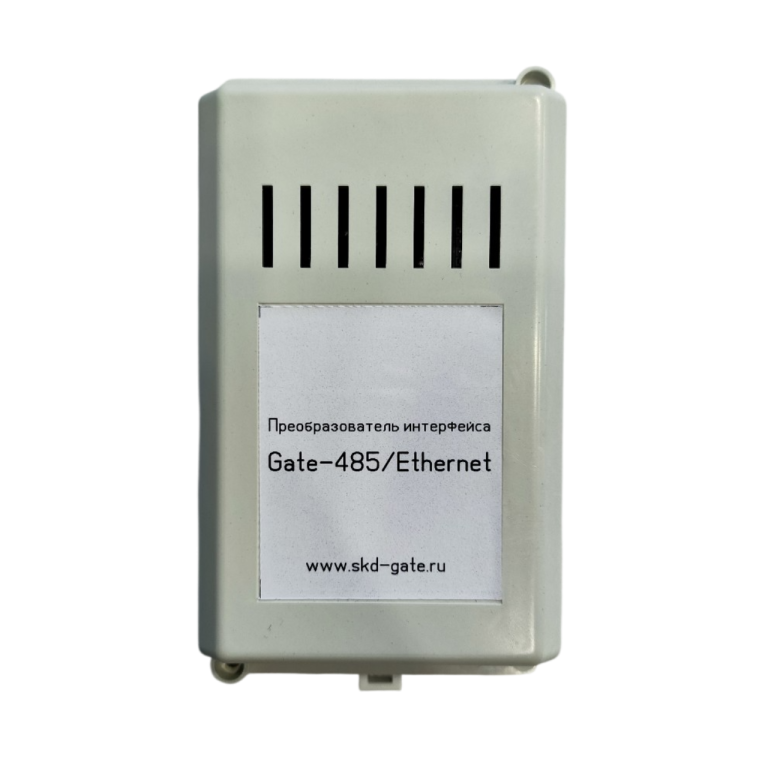

Gate‑485/Ethernet — преобразователь интерфейса для подключения устройств с линией RS‑485 к сети Ethernet по протоколу TCP/IP. Порт Ethernet работает в режиме 10/100BaseT с разъёмом RJ‑45, а порт RS‑485 поддерживает до 128 контроллеров Gate (устройств с 1/4 нагрузочной способностью), до 32 стандартных устройств или до 256 устройств с нагрузкой 1/8. Устройство выполнено в виде электронной платы в пластиковом корпусе с розеткой RJ‑45 для подключения к сети и контактной колодкой для внешних коммутаций (питание, RS‑485), а также джампером TERM для включения согласующей нагрузки в линии. Конфигурирование выполняется через утилиту «Gate‑Ethernet Configuration Tool» под ОС MS Windows — задаётся начальный IP‑адрес и другие параметры связи. Преобразователь используется как шлюз для контроллеров Gate, но совместим и с другими приборами ОПС и СКУД.

Преимущества

• Универсальность — работает как шлюз для контроллеров Gate и как преобразователь интерфейса для сторонних приборов ОПС и СКУД.
• Высокая нагрузочная способность линии RS‑485 — до 128 контроллеров Gate или до 256 устройств с пониженной нагрузкой (1/8).
• Поддержка сетевых протоколов ARP, DHCP, TCP, IP — быстрая интеграция в существующую инфраструктуру.
• Джампер TERM для согласующей нагрузки — корректная работа на длинных линиях RS‑485 без внешних терминаторов.
• Компактный пластиковый корпус (75 × 135 × 35 мм) — удобен для размещения в монтажных шкафах и слаботочных щитах.
• Конфигурирование через специализированную утилиту — гибкая настройка сетевых параметров под конкретную топологию.

Основные характеристики

• Интерфейс Ethernet: 1 порт (RJ‑45), 10/100BaseT.
• Интерфейс RS‑485: 1 порт.
• Поддержка протоколов: ARP, DHCP, TCP, IP.
• Способ конфигурирования: утилита «Gate‑Ethernet Configuration Tool» на ПК (MS Windows).
• Питание: 12 В DC.
• Максимальный ток потребления: 200 мА.
• Количество подключаемых устройств RS‑485: до 128 (контроллеры Gate, 1/4 нагрузки), до 32 (стандартные), до 256 (1/8 нагрузки).

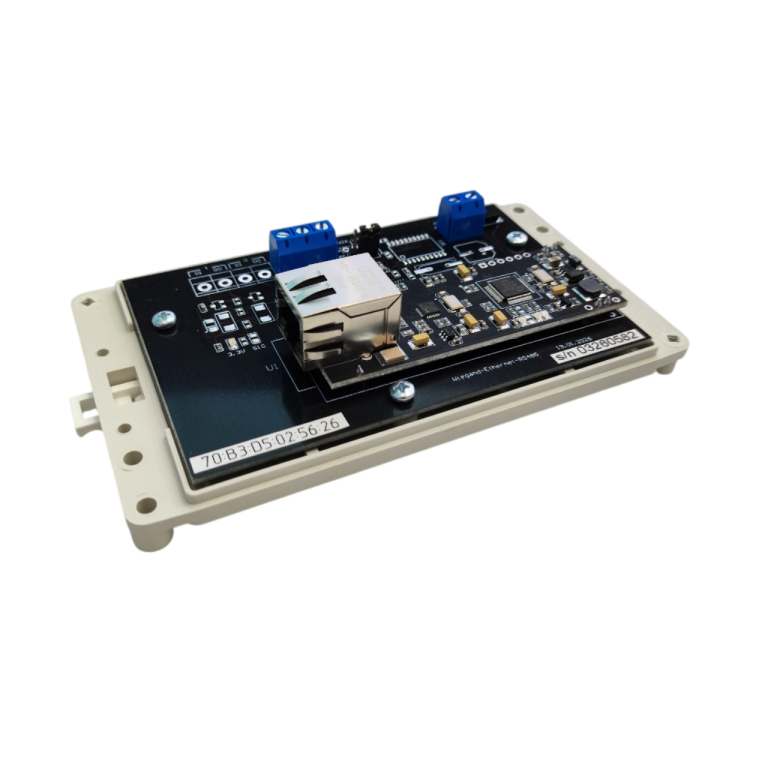

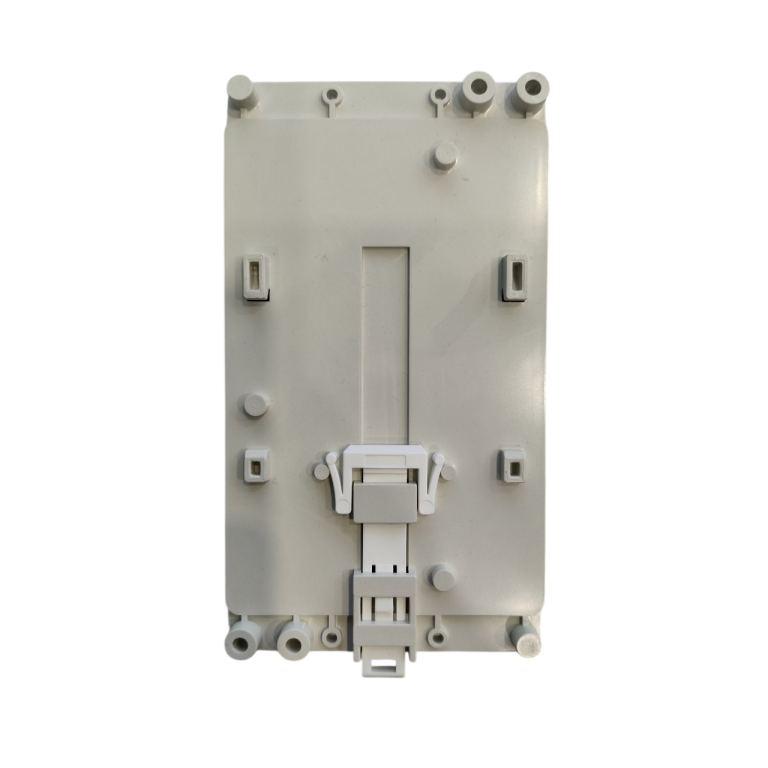

• Конструкция: электронная плата в пластиковом корпусе, розетка RJ‑45, контактная колодка, джампер TERM.
• Габариты (Ш × Г × В): 75 × 135 × 35 мм.

Где может применяться

• Подключение линий RS‑485 с контроллерами Gate к корпоративной сети Ethernet — централизованное управление и сбор событий.
• Интеграция сторонних приборов ОПС и СКУД с интерфейсом RS‑485 в единую систему мониторинга через TCP/IP.
• Распределённые объекты с развитой сетевой инфраструктурой — доступ к устройствам RS‑485 по ЛВС без прокладки отдельных линий связи.
• Построение масштабируемых систем контроля доступа на базе контроллеров Gate с топологией «шина RS‑485 — шлюз Ethernet — сервер».

Важные особенности и ограничения

• Конфигурация возможна только через утилиту на ПК под MS Windows — настройка «из коробки» без компьютера не предусмотрена.
• Максимальное количество подключаемых устройств зависит от их нагрузочной способности — при проектировании линии нужно учитывать тип устройств (стандартные, 1/4 или 1/8 нагрузки).
• Джампер TERM в штатном положении «1» включает согласующую нагрузку — отключайте его, если устройство находится в середине линии, чтобы избежать искажений сигнала.
• Питание 12 В DC подаётся через контактную колодку — требуется отдельный блок питания; при длинных линиях питания желательно предусмотреть стабилизатор.
• Преобразователь выполняет транспортную функцию между RS‑485 и Ethernet — прикладные протоколы должны поддерживаться конечными устройствами.
• Степень защиты корпуса не указана — при установке во влажных или пыльных помещениях используйте герметичный бокс.
