Gate-USB/485 Преобразователь интерфейса Gate USB в RS485

Преобразователь Gate‑USB/485

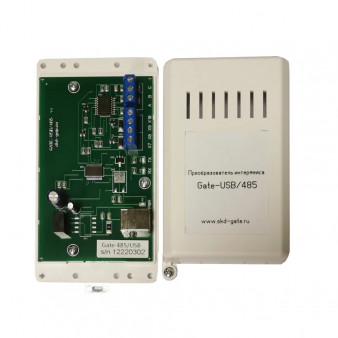

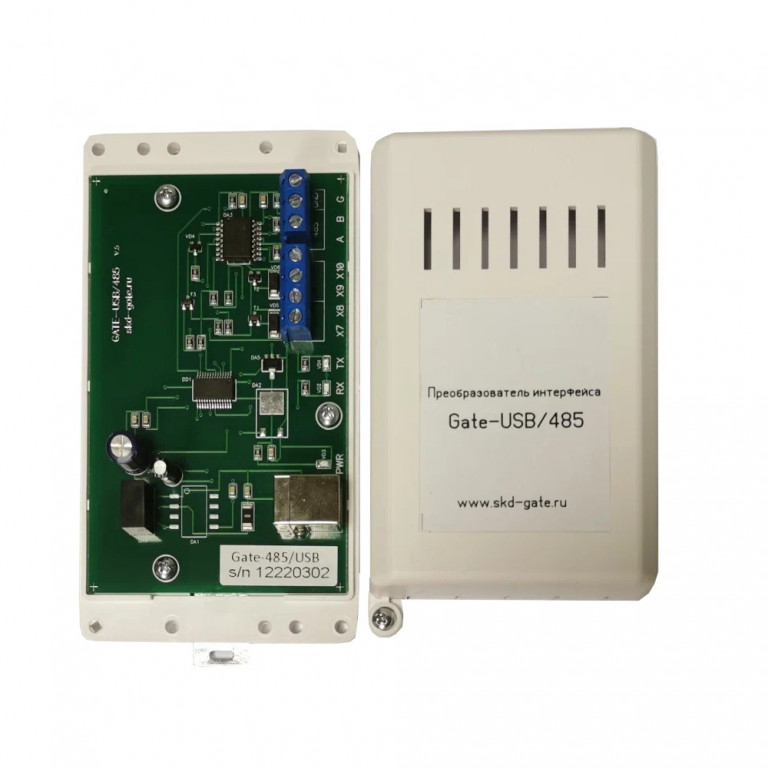

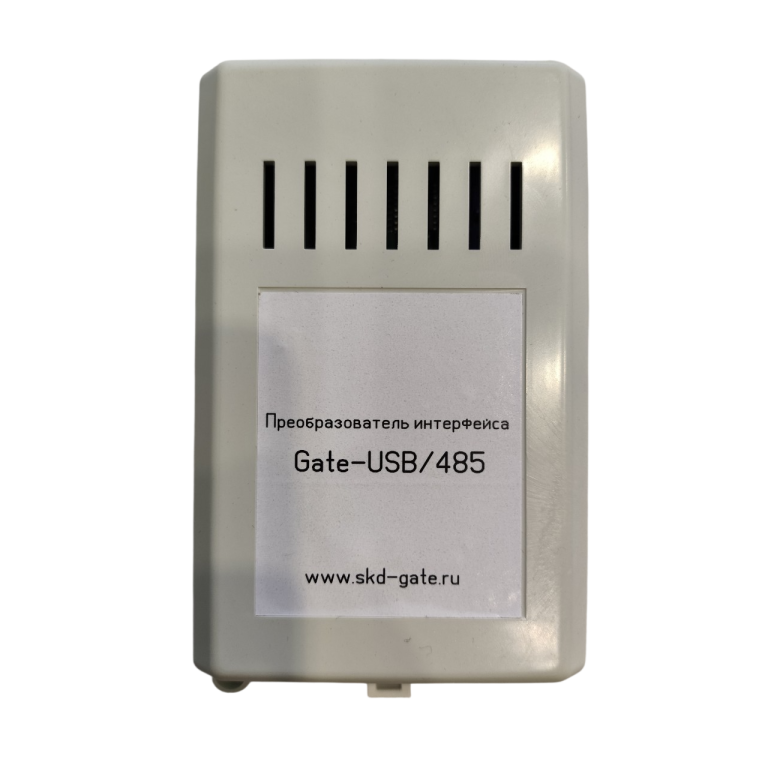

Gate‑USB/485 — преобразователь интерфейсов для подключения ветки RS‑485 к персональному компьютеру через USB. Устройство обеспечивает гальваническую развязку до 5000 В между линией RS‑485 и внутренней схемой, формирует виртуальный COM‑порт и автоматически определяет скорость и направление приёма/передачи данных. В системах СКУД Gate применяется для прямого подключения к серверу группы контроллеров Gate‑8000. Устройство не требует конфигурирования — готово к работе сразу после подключения.

Преимущества

• Простота внедрения: питание и связь — через один USB‑порт, без отдельного блока питания и настройки.
• Высокая гальваническая развязка (до 5000 В) — надёжная защита ПК и линии RS‑485 от импульсных помех, наводок и разности потенциалов.
• Автоматизация процессов: автоматическое определение скорости и направления передачи — исключает ошибки ручной настройки.

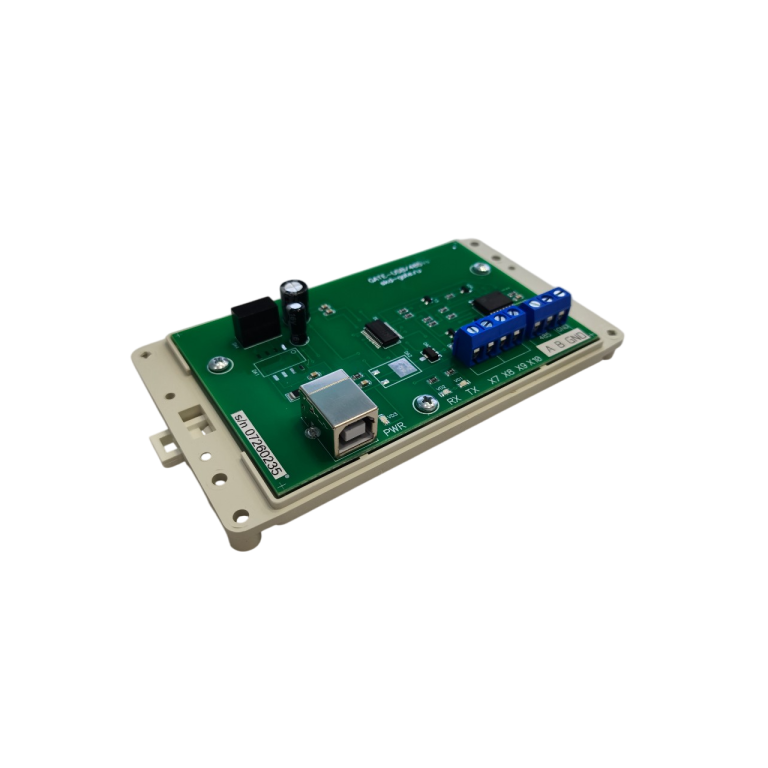

• Наглядный контроль состояния: светодиодная индикация PWR (питание), TX (передача), RX (приём) позволяет быстро оценить работоспособность.
• Гибкий монтаж: корпус предусматривает крепление под винт и на DIN‑рейку — удобно для шкафов и технических помещений.
• Совместимость с типовой топологией: встроенный терминатор 120 Ом и поддержка последовательного подключения устройств упрощают построение линии RS‑485.
• Поддержка масштабируемых линий: нагрузочная способность 1/8 стандартной позволяет подключить до 255 устройств с аналогичной нагрузкой; для контроллеров Gate‑8000 лимит — до 128 шт. в одной линии.

Основные характеристики

• Подключение и питание: через USB.
• Средний потребляемый ток: 100 мА.
• Гальваническая развязка: до 5000 В.
• Нагрузочная способность: 1/8 стандартной.
• Максимальное количество устройств в линии: до 255 (с нагрузкой 1/8), до 128 контроллеров Gate‑8000.
• Интерфейс: виртуальный COM‑порт.
• Автоматические функции: определение скорости и направления приёма/передачи.
• Индикация: PWR (питание), TX (передача в линию), RX (приём).

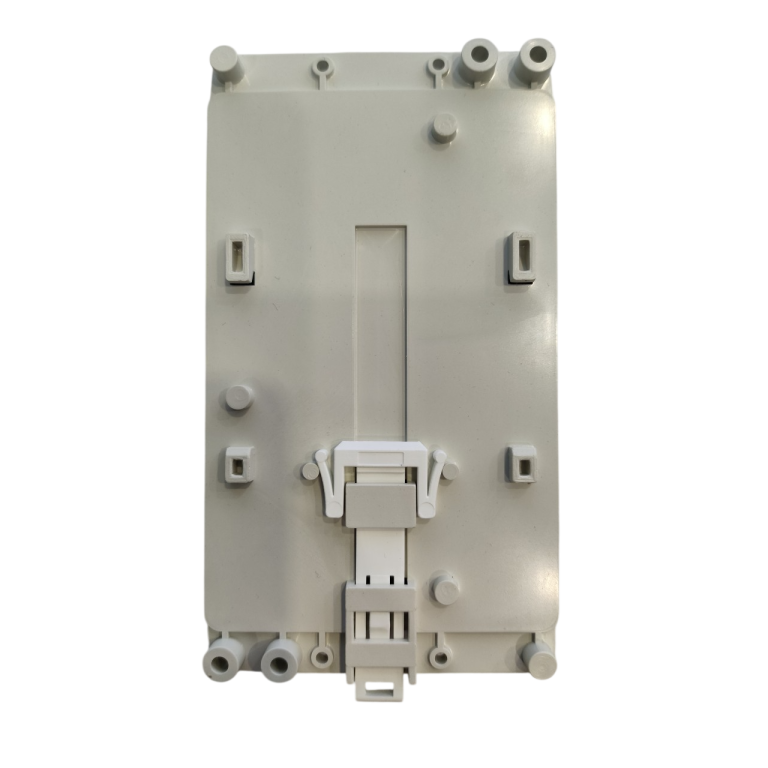

• Крепление: под винт и на DIN‑рейку.
• Габариты (Ш×В×Г): 75×135×35 мм.
• Рабочая температура: от −25 до +55 °C.
• Конфигурирование: не требуется.

Где может применяться

• Прямое подключение группы контроллеров Gate‑8000 к серверу СКУД через USB — для небольших и распределённых объектов.
• Тестирование и пусконаладка линий RS‑485: быстрый доступ с ноутбука для диагностики и проверки связи.
• Временные и мобильные решения: когда нет возможности организовать постоянное сетевое подключение, а нужен оперативный доступ к линии RS‑485 с ПК.
• Объекты с повышенными требованиями к помехозащищённости: за счёт гальванической развязки снижается риск выхода из строя компьютера и оборудования при скачках напряжения или разности потенциалов на линиях.
• Интеграция в системы учёта и мониторинга, где сервер или рабочая станция не имеет встроенного порта RS‑485, но есть свободные USB‑порты.

Важные особенности и ограничения

• Максимальная длина линии RS‑485 — 1200 м (при условии использования витой пары и корректного монтажа); превышение длины может привести к потере связи.
• Только последовательное подключение устройств («шина») — ветвления и топология «звезда» нарушают согласование линии и вызывают сбои.
• Встроенный терминатор 120 Ом: если преобразователь установлен не на конце линии, его нужно отключить (если конструкцией предусмотрена такая возможность) либо использовать внешние схемы согласования — иначе возможны отражения сигнала.
• Нагрузка 1/8: при расчёте ёмкости линии учитывайте суммарную нагрузку всех устройств; превышение допустимого числа приборов приведёт к нестабильной работе.
• Работает как виртуальный COM‑порт — в ОС должны быть установлены корректные драйверы (обычно поставляются вместе с ПО СКУД).
• Не предназначен для постоянной работы в условиях сильной запылённости или высокой влажности без дополнительной защиты — пластиковый корпус не имеет заявленной степени защиты IP.
