Gate-8000 UPS мод.1 Сетевой контроллер СКУД Gate (ИБП + место под АКБ)

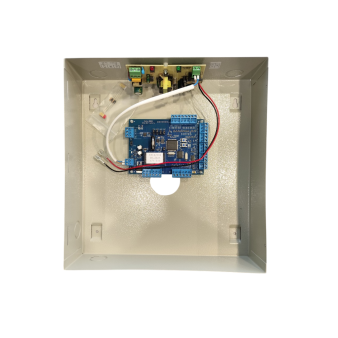

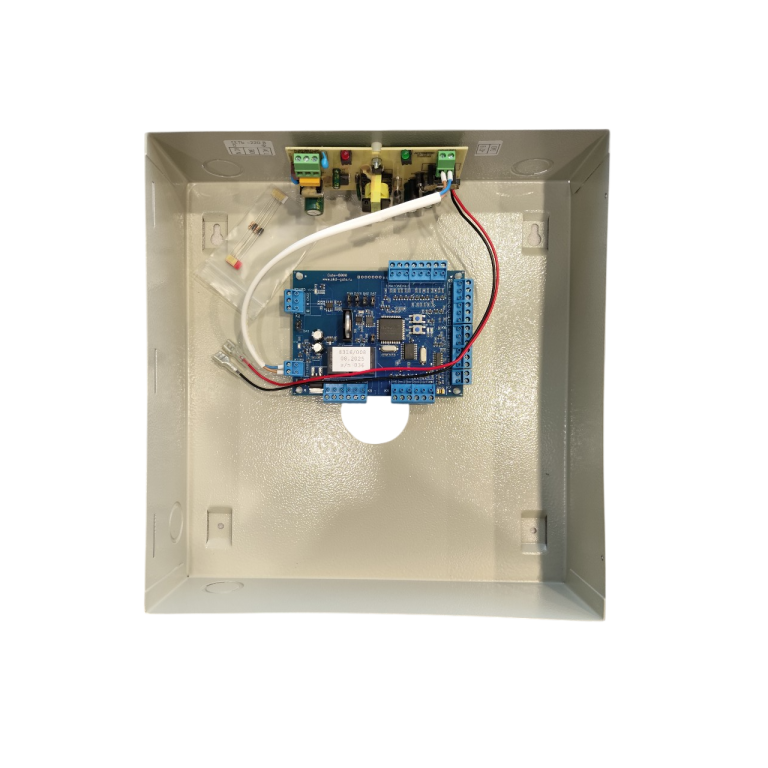

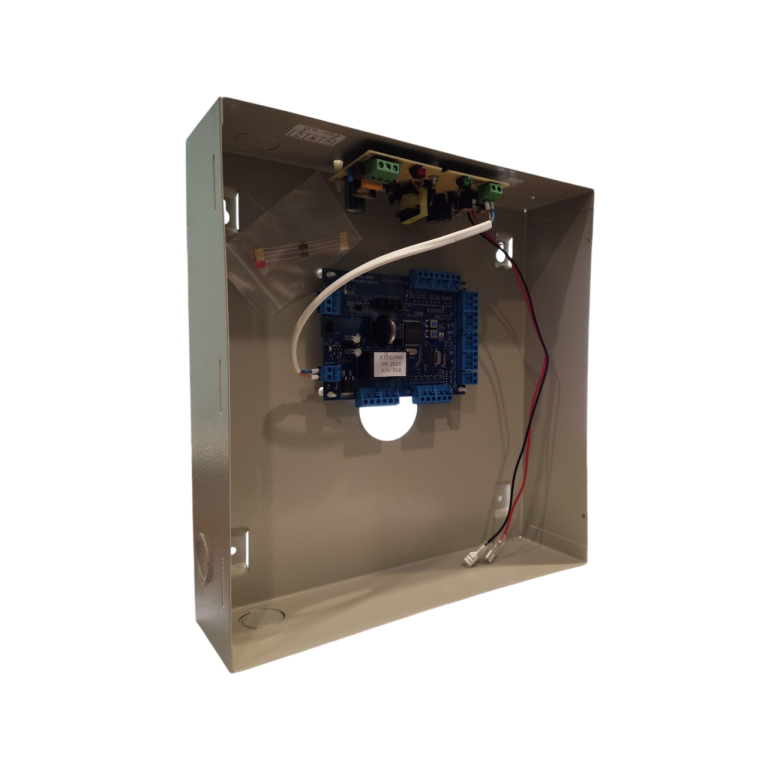

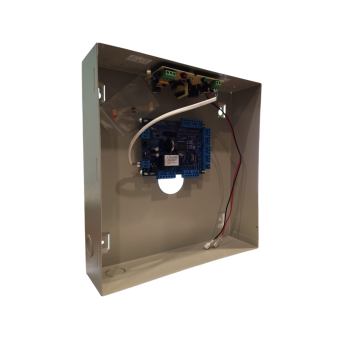

Gate-8000-UPS1 — сетевой контроллер систем контроля и управления доступом в металлическом корпусе со встроенным источником бесперебойного питания и местом под аккумулятор 12 В 7 А/ч, обеспечивающий управление доступом в жилые и производственные помещения, а также учёт времени прохода и событий. Контроллер работает со считывателями по интерфейсам 1-Wire и Wiegand 26 (для Proximity-считывателей), обрабатывает поступающие данные и с помощью двух встроенных реле управляет исполнительными устройствами — замками, турникетами и другими механизмами; устройство может функционировать как автономно, так и в составе сети RS-485, поддерживает режим «Free Logic» для гибкого управления выходами по событиям и оснащено двумя дополнительными входами для круглосуточного контроля охранных зон.

Преимущества

• Встроенный источник бесперебойного питания с местом под аккумулятор 7 А/ч — работа продолжается при отключении электричества.

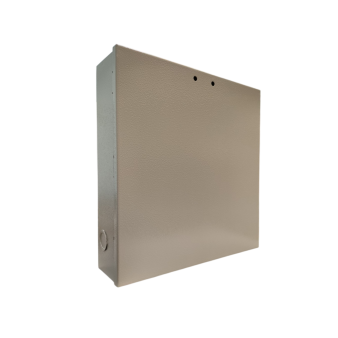

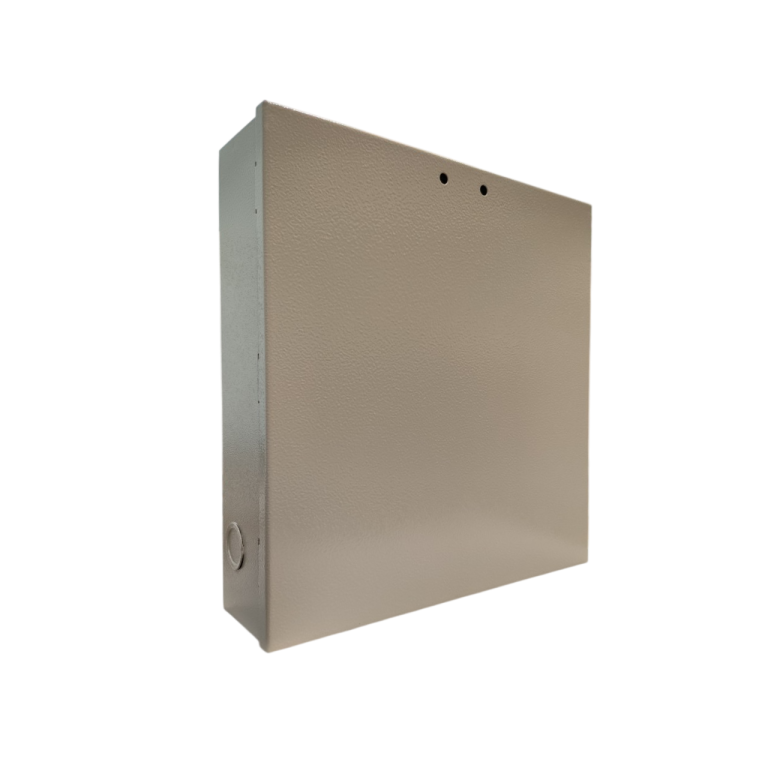

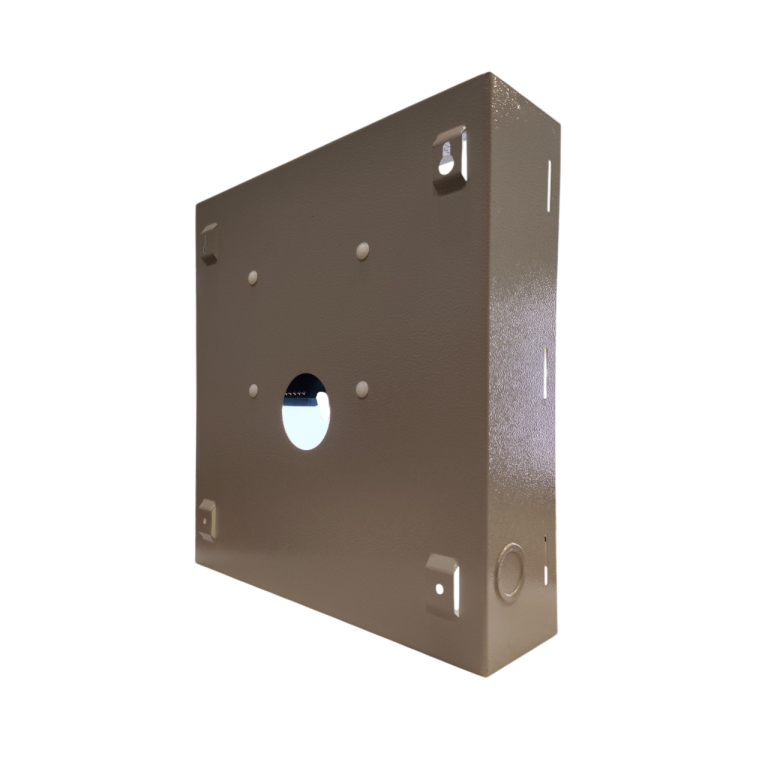

• Металлический корпус — защита платы и компонентов от механических повреждений.
• Поддержка двух считывателей и двух реле — управление двумя точками прохода с одного контроллера.
• Режим «Free Logic» — настройка автоматического включения/выключения выходов по событиям, в том числе режим «постоянно-открыто».
• Два дополнительных входа для контроля охранных зон — круглосуточная охрана без отдельного модуля.
• Автономное программирование — настройка на работу с кодовыми ключами без подключения к сети.
• Масштабируемость — до 128 контроллеров в одной линии RS-485.

Основные характеристики

• Напряжение питания: 11,4–15,0 В.
• Потребляемый ток: не более 30 мА (ожидание), не более 90 мА (коммутация).
• Тип подключения к сети: RS-485, скорость 19 200 бит/с.
• Максимум контроллеров в одной линии RS-485: 128.
• Интерфейс подключаемых считывателей: Wiegand 26 (опционально: 1-Wire (TM), ABA-2).
• Количество подключаемых считывателей: 2.
• Количество управляемых реле: 2.
• Параметры реле: до 30 В DC, до 6 А, время срабатывания от 0,5 до 25 сек (программируется).
• Ёмкость банка памяти ключей: 8167 (двухдверное подключение), 16 334 (однодверное / турникетное).
• Ёмкость банка памяти событий: 8192.
• Время опознавания последнего ключа: не более 0,6 сек (на 8000 ключей).
• Источник бесперебойного питания: вх. ~220 В / вых. 12 В, 1 А.
• Место под аккумулятор: 12 В, 7 А/ч.
• Температура окружающей среды: от −30 до +50 °C.
• Относительная влажность: не более 90%.
• Габариты: 310 × 310 × 80 мм.
• Вес: 3,40 кг.

Где может применяться

• Системы контроля доступа в жилые и производственные помещения с учётом времени прохода и событий.
• Организация турникетных проходных на предприятиях и в офисах.
• Охранные системы — контроль двух охранных зон через дополнительные входы контроллера.
• Многоточечные системы доступа — сети до 128 контроллеров на одной линии RS-485.
• Автономные установки — программирование кодовых ключей без подключения к сети.

Важные особенности и ограничения

• Аккумулятор 12 В 7 А/ч в комплект не входит — приобретается отдельно.
• Режим «Free Logic» настраивается только через программное обеспечение — для конфигурации потребуется ПК.
• Дополнительные входы контролируют охранные зоны без контроля по току — это ограничивает обнаружение обрыва или короткого замыкания на линии.
• При напряжении питания ниже 11,4 В корректная работа не гарантируется — учитывайте просадки при длинных линиях.
• Металлический корпус требует заземления при установке во избежание помех на интерфейсных линиях.
