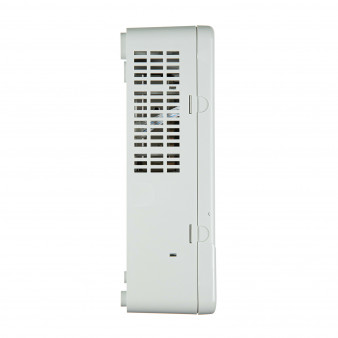

ACS-102-CE-B RusGuard Сетевой контроллер СКУД

Контроллер СКУД ACS‑102‑CE‑B — универсальное решение для построения масштабируемых систем контроля доступа

ACS‑102‑CE‑B — сетевой контроллер для систем контроля и управления доступом, рассчитанный на организацию разных типов точек прохода: от одиночных дверей до турникетов и шлагбаумов с расширенной логикой управления. Модель отличается гибкой архитектурой, большим объёмом памяти и широкими возможностями интеграции со считывателями и внешними устройствами.

Ключевые особенности

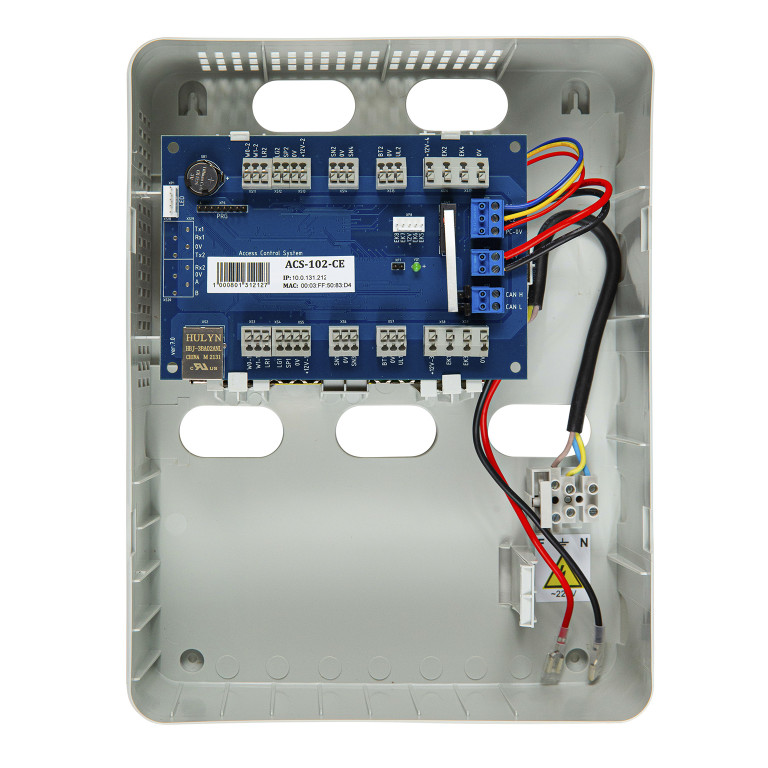

• Встроенная защита и питание. Контроллер выполнен в пластиковом корпусе с тампером вскрытия (фиксация попытки несанкционированного доступа) и имеет встроенный блок питания на 220 В — это упрощает монтаж и снижает количество внешних компонентов в шкафу.
• Гибкие сетевые интерфейсы. Поддерживается CAN‑HS (до 50 контроллеров на линии длиной до 500 м) и прямое подключение по Ethernet (10/100 BASE‑T). Это позволяет строить распределённые системы и подключать контроллер к серверу через любой узел в сети.
• Масштабируемая память. Энергонезависимая память хранит до 64 000 ключей (с длиной ключа до 6 байт, настраиваемой под формат идентификаторов) и до 60 000 событий — этого достаточно для средних и крупных объектов без постоянной выгрузки архива.
• Развитая система входов/выходов. 8 исполнительных реле (4 силовых + 4 слаботочных) с индивидуальными настройками, 4 канала питания нагрузок с электронной защитой от перегрузки, а также 8 дополнительных входов и 4 входа типа «сухой контакт» (в т. ч. для тревожных датчиков и контроля АКБ) дают широкие возможности для подключения замков, турникетов, светофоров, датчиков и другой периферии.
• Поддержка разных режимов идентификации. Доступны сценарии по одному ключу, по комбинации «ключ + ПИН», по двойному ключу, с внешним подтверждением, а также биометрическая идентификация по лицу — при совместной работе с терминалом R20‑Face (в том числе комбинации «ключ или лицо», «ключ и лицо»).
• Совместимость со считывателями разных типов. Поддерживаются интерфейсы RBus, Wiegand 26–58, TouchMemory, а также подключение клавиатур (PS/2, KBW). Настраиваемая полярность управления индикацией упрощает интеграцию со световыми и звуковыми оповещателями.

Применение по типам точек доступа

Контроллер можно использовать для следующих конфигураций:

• Одна дверь со считывателями на вход и выход. Полная двусторонняя идентификация с гибким управлением замком.
• Две двери со считывателями только на вход. Экономичная схема для объектов, где выход не требует контроля.
• Турникет с картоприёмником. Реализуется схема: считыватель на вход и выход + отдельный считыватель картоприёмника — актуально для проходных с возвратом карт.
• Ворота или шлагбаум с картоприёмником и управлением светофорами. Контроллер управляет приводом, картоприёмником, светофорами и дополнительными сигнальными устройствами.

Технические характеристики

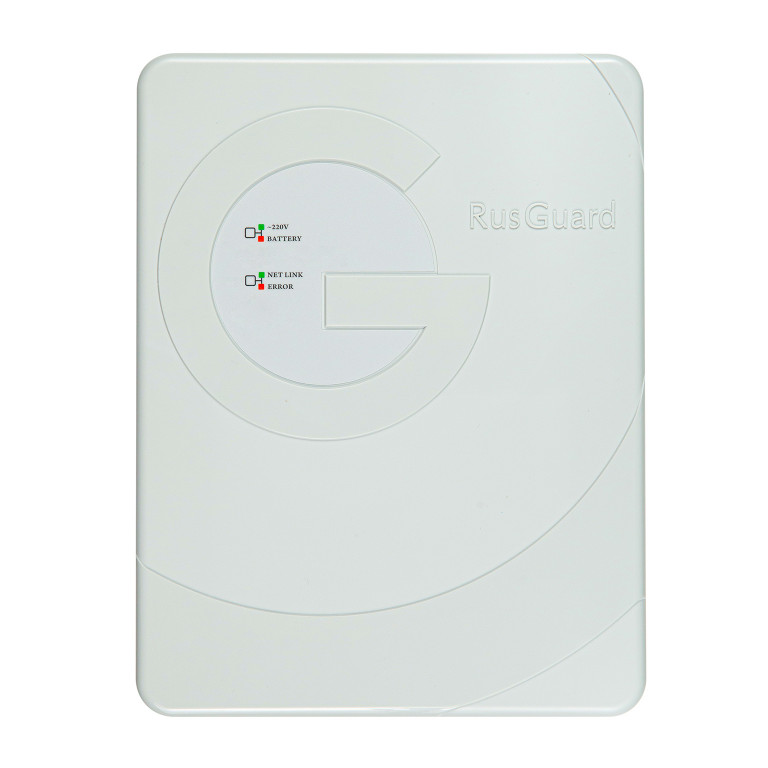

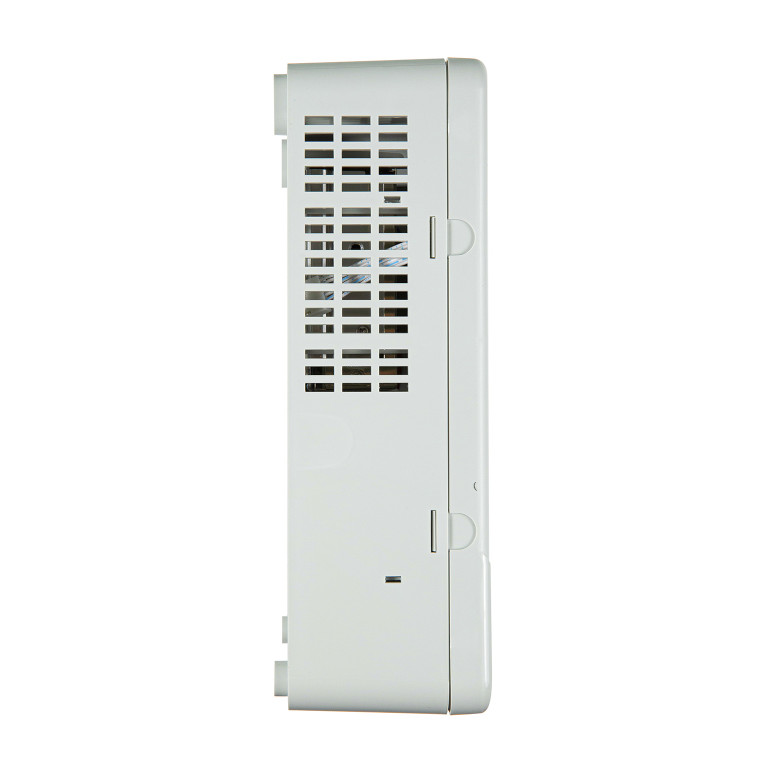

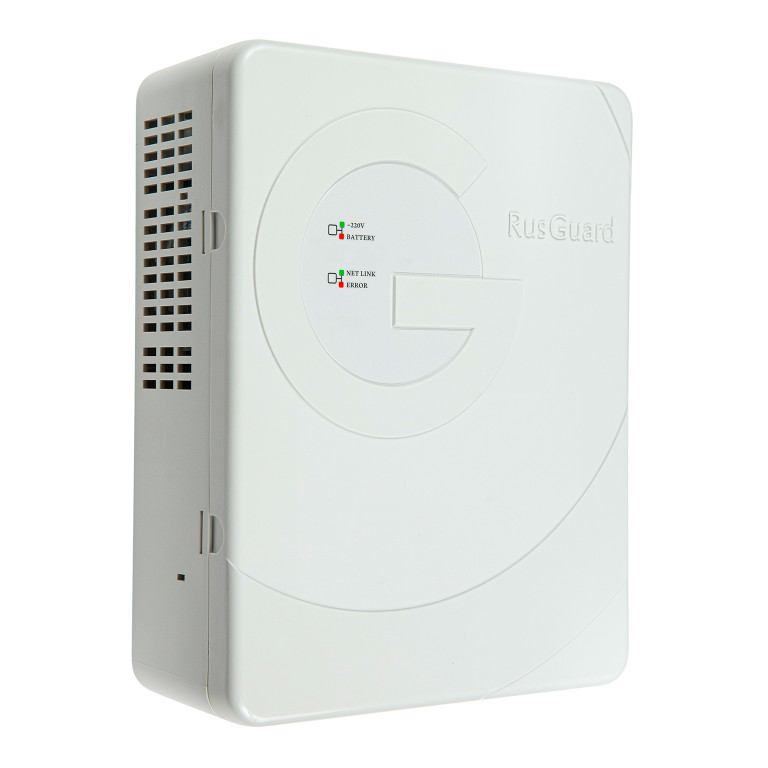

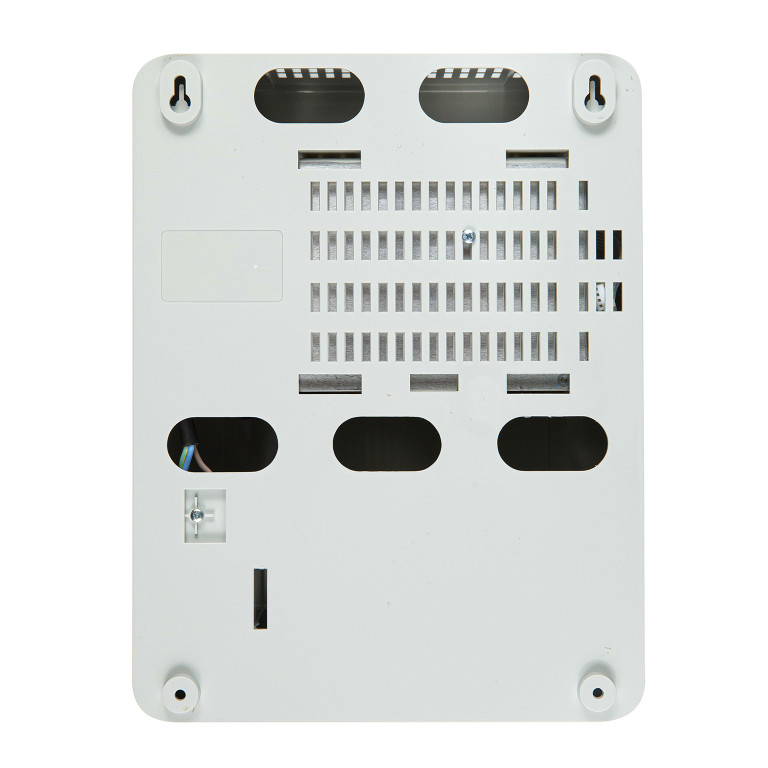

• Корпус: пластик, с тампером вскрытия.
• Питание: встроенный БП 220 В.
• Сетевые интерфейсы: CAN‑HS (до 50 контроллеров, линия до 500 м), Ethernet 10/100 BASE‑T.
• Поддерживаемые считыватели и интерфейсы: RBus, Wiegand 26–58, TouchMemory, клавиатура (PS/2, KBW); настраиваемая полярность индикации.
• Память: до 64 000 ключей, до 60 000 событий.
• Выходы: 8 реле (4 силовых, 4 слаботочных), 4 канала питания с индивидуальной защитой.
• Входы: 8 дополнительных входов, 4 «сухих контакта» (включая контроль сети, АКБ и тревожных датчиков).
• Режимы идентификации: ключ, ключ + ПИН, двойной ключ, внешнее подтверждение, лицо (с терминалом R20‑Face), комбинации с биометрией.
• Габариты (Ш×В×Г): 215×280×91,5 мм.
• Масса: 1,0 кг.
• Степень защиты: IP20.
• Рабочий температурный диапазон: от 0 до +50 °C.
