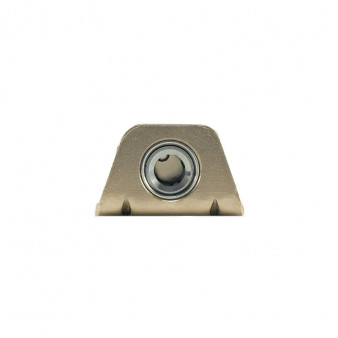

Promix-SM131.10-01 Электромеханический замок с толкателем

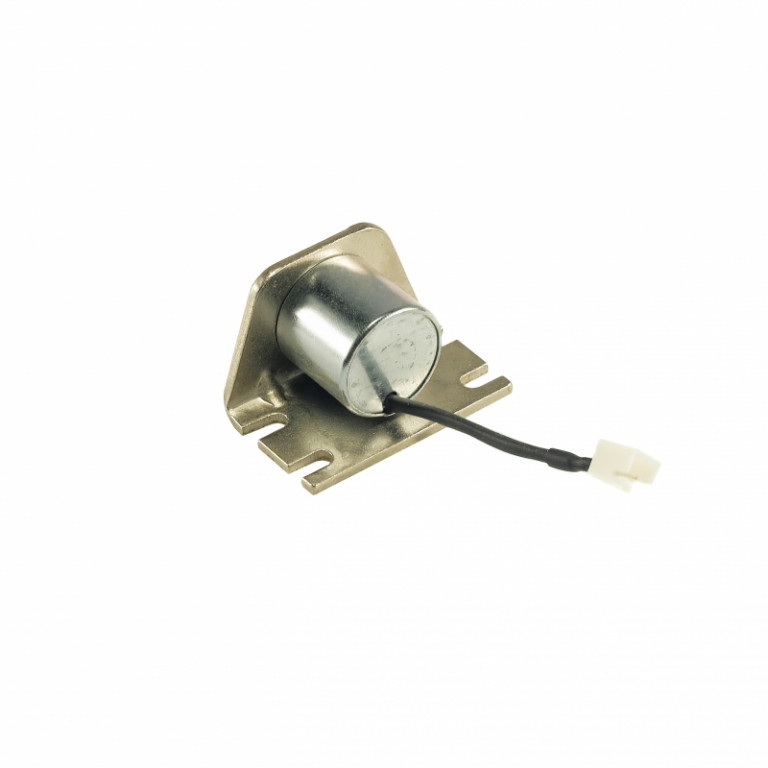

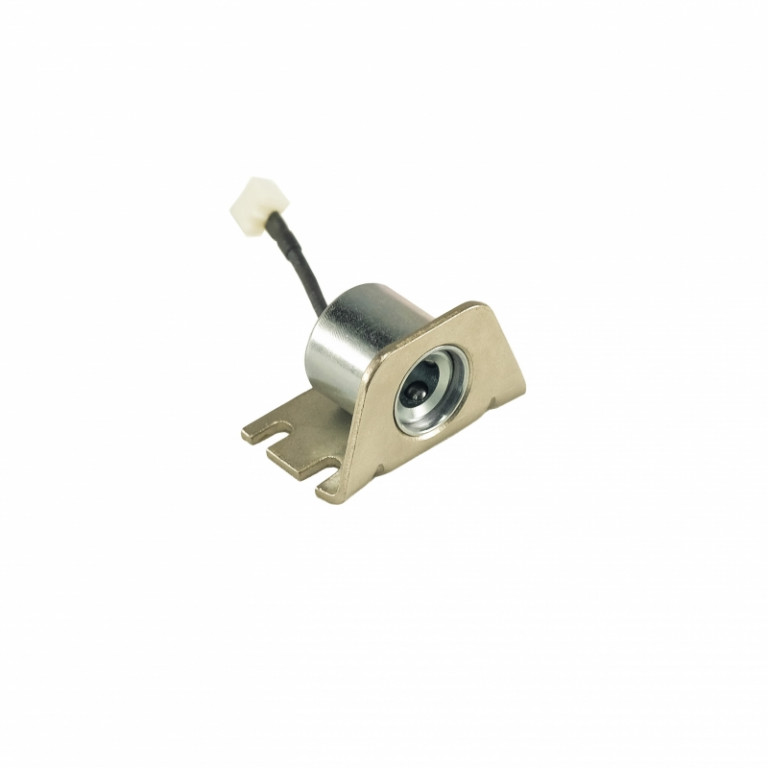

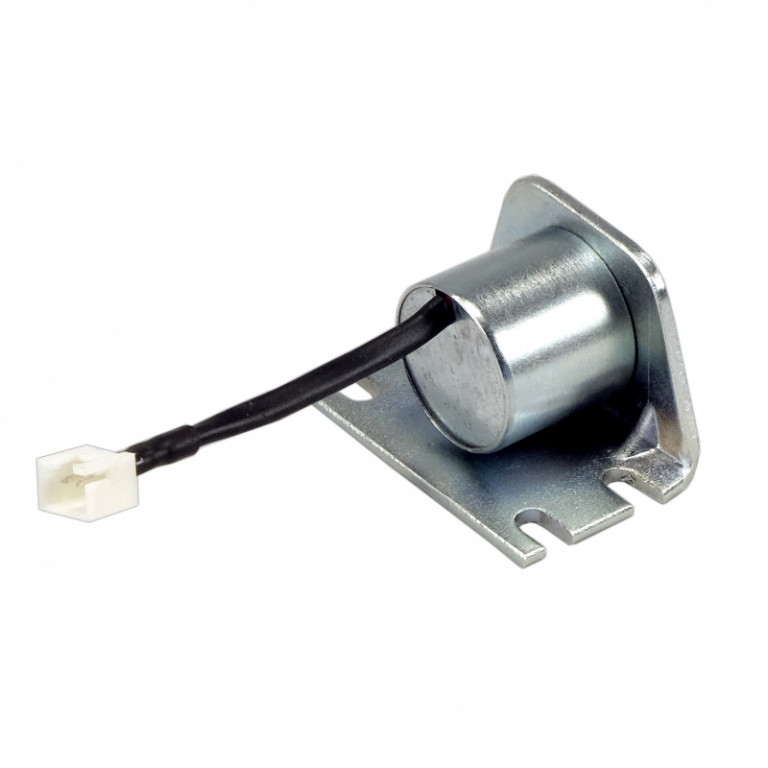

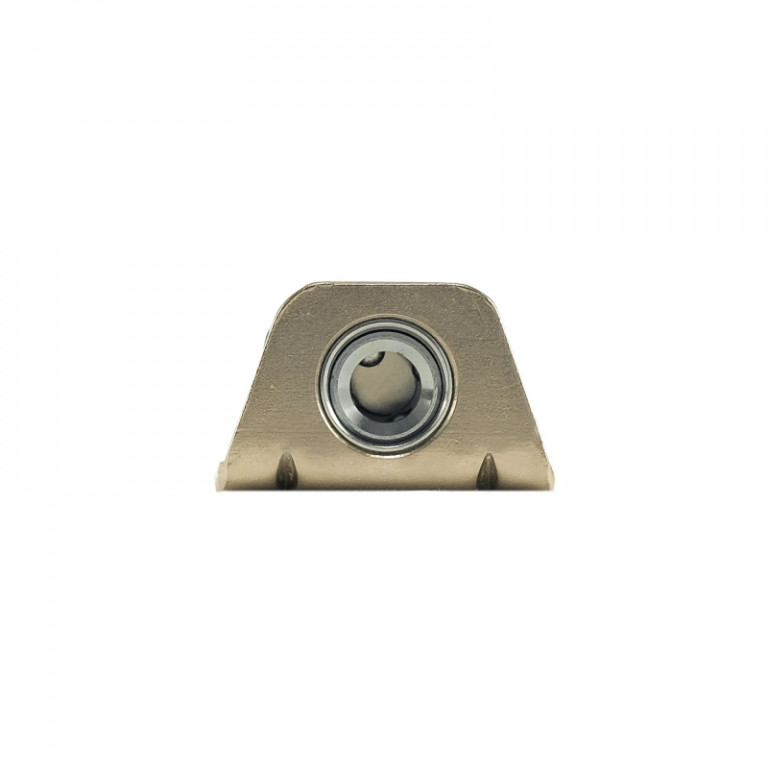

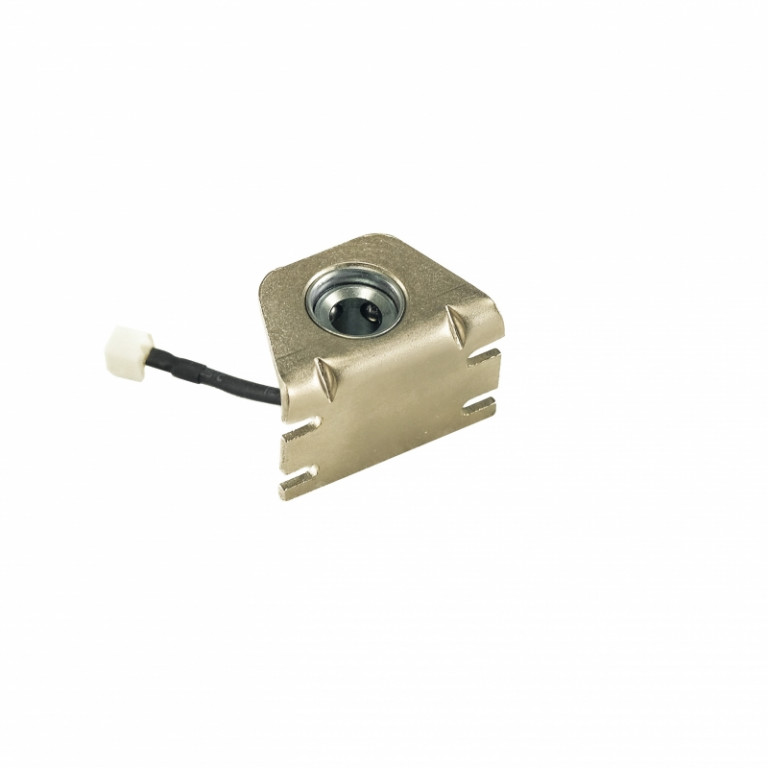

Электромеханический замок с толкателем Promix‑SM131.10‑01

Малогабаритный врезной электромеханический замок для систем контроля и управления доступом (СКУД). Оснащён функцией толкателя — выталкивает ригель при открытии. Подходит для установки на двери шкафов, ящиков, камер хранения и другого оборудования, где требуется компактное и надёжное запирающее устройство.

Ключевые преимущества

• Компактность и малогабаритность: удобен для монтажа в ограниченном пространстве.
• Врезная установка: обеспечивает эстетичный внешний вид и защиту механизма от внешних воздействий.
• Универсальное питание: работает от источников постоянного тока 12 ± 2 В или 24 ± 2 В.
• Два варианта исполнения: нормально открытый (НО) или нормально закрытый (НЗ) — подходит для разных сценариев работы СКУД.
• Продолжительный режим работы: рассчитан на постоянную эксплуатацию без ограничений по длительности включения.
• Надёжность: усилие удержания ригеля не менее 150 кг гарантирует надёжную фиксацию двери.
• Защита от внешних воздействий: степень защиты IP54 — устойчив к пыли и влаге.
• Широкий температурный диапазон: стабильная работа от −40∘C до +50∘C.
• Комплектация: включает все необходимые компоненты для монтажа и разметки.

Область применения

Замок Promix‑SM131.10‑01 подходит для:

• ячеек камер хранения;
• встроенных шкафов и ящиков для хранения документации;
• шкафов в раздевалках;
• пожарных шкафов;
• медицинских шкафов для лекарств и химреактивов;
• торгового оборудования (холодильные шкафы, витрины, лари);
• офисной мебели (шкафы для документов);
• банкоматов, электронных терминалов, торговых автоматов;
• распределительных щитов и шкафов для радиоэлектронной аппаратуры (РЭА);
• оборудования с ограниченным пространством для установки замка.

Основные характеристики

• Модель: Promix‑SM131.10‑01.
• Тип: электромеханический замок с толкателем.
• Способ установки: врезной.
• Усилие удержания ригеля: не менее 150 кг.
• Напряжение питания (постоянный ток): 12 ± 2 В, 24 ± 2 В.
• Потребляемый ток:
  • при 12 В: 0,1 А;
  • при 24 В: 0,05 А.
• Исполнение: нормально открытый (НО) или нормально закрытый (НЗ).
• Режим работы: продолжительный.
• Масса:
  • НО замок: 0,12–0,17 кг;
  • НЗ замок: 0,13–0,16 кг.
• Длина провода питания: 0,3 м.
• Степень защиты: IP54.
• Диапазон рабочих температур: от −40∘C до +50∘C.
• Климатическое исполнение: У, категория размещения 3.1 по ГОСТ 15150‑69 с расширенным температурным диапазоном.

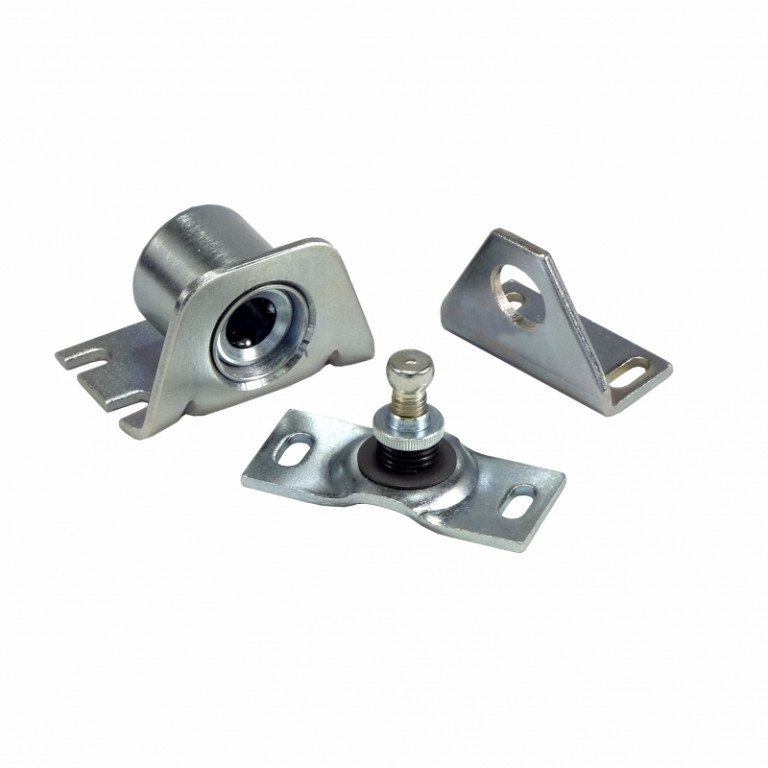

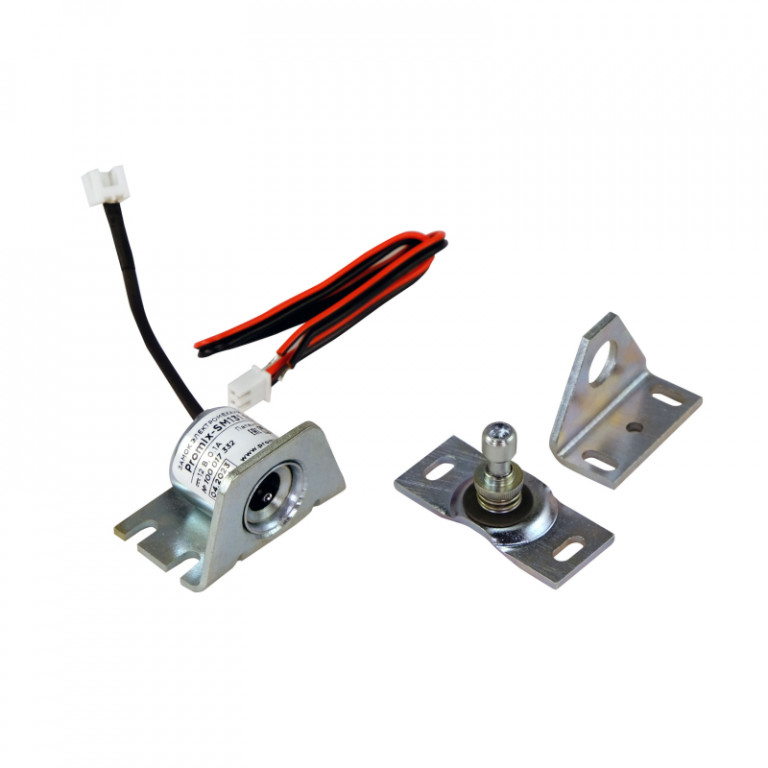

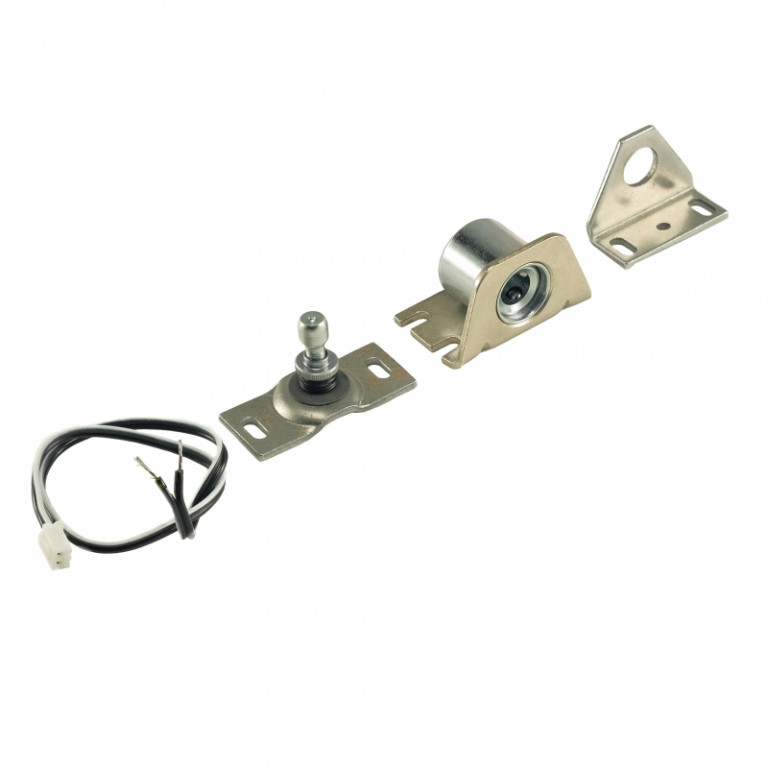

Комплект поставки

• замок — 1 шт.;
• ригель в сборе на пластине регулировочной — 1 шт.;
• кронштейн угловой крепления ригеля — 1 шт.;
• комплект крепежа — 1 комплект;
• маркер разметочный — 1 шт.;
• руководство по эксплуатации — 1 экз.

Принцип работы

• Нормально открытый (НО): замок разблокируется при снятии напряжения питания.
• Нормально закрытый (НЗ): замок разблокируется подачей напряжения питания.
• Для работы замка необходим источник питания и контроллер СКУД.
• При срабатывании замок выталкивает («отстреливает») ригель, приоткрывая дверь.
• Продолжительный режим работы позволяет использовать замок в системах с постоянным контролем доступа.

Условия эксплуатации

Замок предназначен для эксплуатации в следующих условиях:

• окружающая среда невзрывоопасная, не пожароопасная;
• отсутствие токопроводящей пыли, агрессивных паров и газов, вызывающих коррозию металла и разрушение изоляции;
• исключение попадания на изделие воды, пара и горюче‑смазочных веществ;
• температура окружающего воздуха: от −40∘C до +50∘C;
• атмосферное давление: от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.);
• относительная влажность воздуха: не более 98 % при 25∘C и более низких температурах без конденсации влаги и образования инея;
• установка внутри или снаружи помещения при условии защиты замка от попадания влаги, пыли, грязи и т. п.

Рекомендации по монтажу и эксплуатации

1. Подготовка к монтажу:
   • изучите руководство по эксплуатации;
   • разметьте место установки с помощью разметочного маркера из комплекта.
2. Монтаж:
   • выполните врезку замка в дверь согласно разметке;
   • установите ригель в сборе на регулировочной пластине;
   • закрепите угловой кронштейн крепления ригеля;
   • проверьте соосность ригеля и ответной части.
3. Подключение:
   • подсоедините провода питания к источнику постоянного тока (12 В или 24 В);
   • подключите замок к контроллеру СКУД;
   • проверьте надёжность соединений и полярность.
4. Настройка:
   • протестируйте срабатывание замка при подаче/снятии напряжения (для НО/НЗ исполнения);
   • убедитесь, что ригель выталкивается и дверь приоткрывается;
   • отрегулируйте положение ригеля для плавного хода двери.
5. Эксплуатация:
   • периодически проверяйте затяжку крепёжных элементов;
   • очищайте замок от пыли и загрязнений мягкой тканью;
   • следите за состоянием покрытия — избегайте царапин и сколов;
   • проверяйте целостность изоляции проводов питания.
6. Ограничения:
   • не используйте вне указанных условий эксплуатации;
   • избегайте воздействия агрессивных химических веществ на корпус;
   • не превышайте допустимые параметры питания (напряжение и ток);
   • обеспечьте защиту замка от прямого попадания воды и грязи.
