Z-5R (мод. 5000) IronLogic Автономный контроллер СКУД

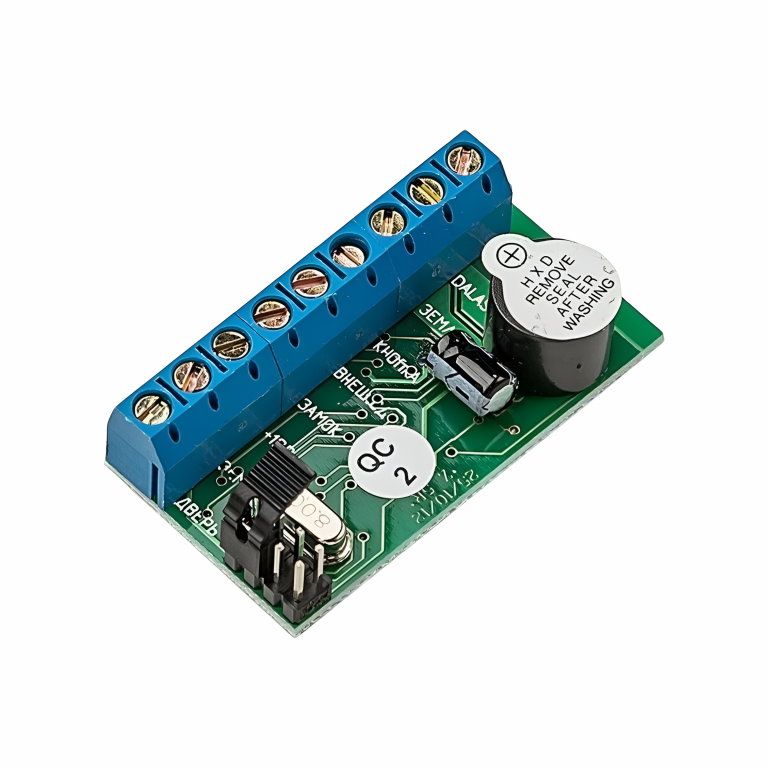

Автономный контроллер СКУД Z-5R (мод. 5000)

Назначение
Автономный контроллер для систем контроля и управления доступом, предназначенный для управления электромагнитными и электромеханическими замками через ключи Dallas Touch Memory или считыватели карт.

Ключевые особенности

• ёмкость памяти: до 5460 ключей;
• типы ключей: простые, мастер, блокирующие;
• гибкое программирование: через ПК с помощью адаптеров Z-1 или Z-2;
• защита системы: от неправильного подключения;
• простота установки: быстрый монтаж и настройка;
• многофункциональность: поддержка различных режимов работы.

Технические характеристики

• питание: 8–18 В DC;
• потребление тока: 45 мА;
• ток коммутации: 5 А;
• выход: МДП-транзистор (1 шт.);
• максимальная длина линии: до 15 м (Dallas Touch Memory);
• размеры: 46 × 26 × 15 мм;
• рабочая температура: −40…+50 °C;
• индикация: световая и звуковая.

Режимы работы

• обычный режим: доступ по простым и блокирующим ключам;
• режим ACCEPT: восстановление базы данных ключей;
• режим TRIGGER: управление замком (вкл./выкл.);
• режим БЛОКИРОВКА: доступ только по блокирующим ключам.

Подключение оборудования
Контроллер позволяет подключить:

• считыватели: proximity-карт с протоколом iButton или контакторы Dallas Touch Memory;
• исполнительные механизмы: электромагнитные или электромеханические замки;
• дополнительные элементы:
  • кнопку открывания замка;
  • внешний светодиод;
  • внешний зуммер;
  • датчик положения двери.

Особенности программирования

• поддержка адаптеров: Z-1 (мод. N Z) или Z-2 (мод. E HTZ RF);
• параллельное подключение: двух считывателей по протоколу iButton (длина линии до 2,5 м);
• настройка времени: открывания замка от 0,1 до 220 секунд.

Важные примечания

• не рекомендуется использовать с электромагнитными замками, имеющими встроенный колебательный контур;
• требуется корректное подключение для предотвращения повреждения выходного транзистора.

Области применения

• офисные здания;
• производственные помещения;
• складские комплексы;
• жилые комплексы;
• объекты с повышенными требованиями к безопасности.
