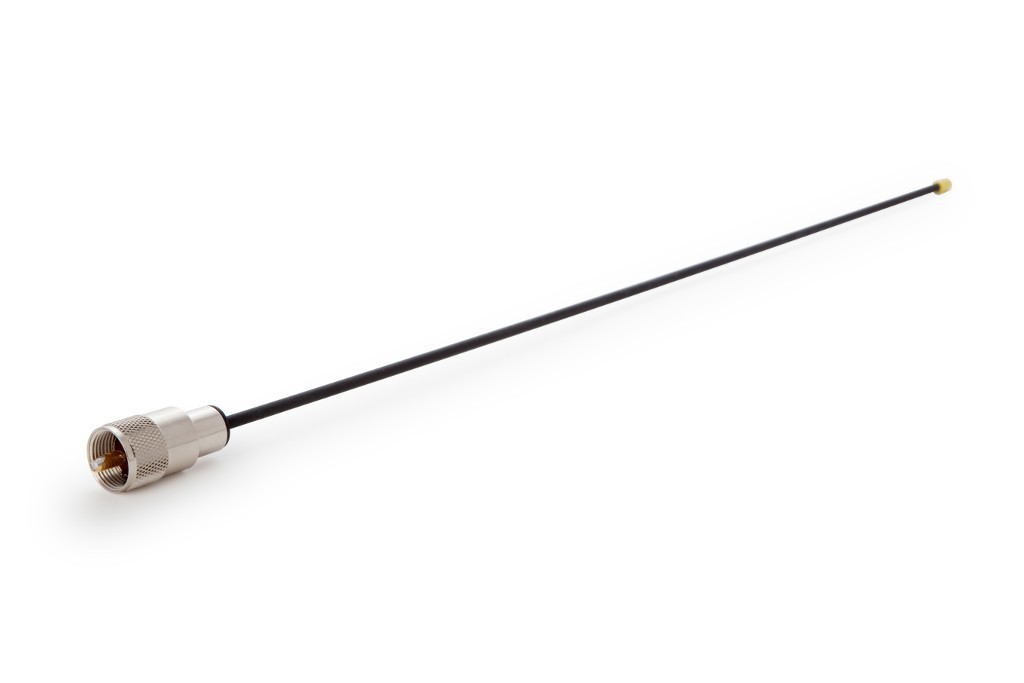

CN-AGV-43 Си-Норд Штыревая антенна для передатчиков VHF-диапазона

Штыревая антенна CN‑AGV‑43 (Си‑Норд) для VHF‑передатчиков

Назначение
Антенна предназначена для работы с радиопередатчиками VHF‑диапазона (ОВЧ, очень высокие частоты). Обеспечивает эффективную передачу и приём радиосигналов в диапазоне 156–161 МГц, что соответствует морскому диапазону УКВ (УКВ‑радиосвязь на воде). Оптимальна для использования на судах, береговых станциях, в системах морской и речной радиосвязи.

Основные технические характеристики

• Модель: CN‑AGV‑43;
• Производитель: Си‑Норд;
• Диапазон частот: 156–161 МГц;
• Тип антенны: штыревая (вертикальная поляризация);
• Тип вибратора: 41​λ (четвертьволновая);
• Длина антенны: 43 см (соответствует четверти длины волны на частоте ~158 МГц);
• Тип разъёма: штекер UHF (PL‑259);
• Волновое сопротивление: 50 Ом;
• КСВ (коэффициент стоячей волны): ≤ 1,5 в рабочем диапазоне (типично);
• Максимальная подводимая мощность: до 50 Вт (уточняйте в паспорте изделия);
• Поляризация: вертикальная;
• Диаграмма направленности: всенаправленная (круговая в горизонтальной плоскости);
• Материал корпуса: алюминиевый сплав (устойчив к коррозии, подходит для морской среды);
• Крепление: резьбовое (стандартный антенный адаптер);
• Диапазон рабочих температур: −40 °C … +85 °C;
• Степень защиты: IP67 (пыле- и влагозащищённость, устойчивость к кратковременному погружению в воду).

Функциональные особенности

• Компактность: длина 43 см позволяет устанавливать антенну на ограниченных пространствах (например, на мачтах малых судов);
• Эффективность: четвертьволновая конструкция обеспечивает хороший компромисс между габаритами и КПД излучения;
• Универсальность: разъём UHF совместим с большинством VHF‑радиостанций и передатчиков;
• Надёжность: алюминиевый корпус и защита IP67 гарантируют работу в суровых условиях (солёная вода, ветер, перепады температур);
• Простота монтажа: резьбовое крепление упрощает установку на стандартные антенные основания;
• Всенаправленность: круговая диаграмма направленности обеспечивает равномерное покрытие без необходимости точной ориентации.

Область применения

• морская и речная радиосвязь (судовые радиостанции, береговые станции);
• системы аварийной связи и оповещения на воде;
• профессиональные и любительские VHF‑рации в диапазоне 156–161 МГц;
• объекты, где требуется компактная, но эффективная антенна с защитой от влаги и коррозии.

Комплектация

• антенна CN‑AGV‑43 — 1 шт.;

Преимущества

• Оптимальная длина: 43 см соответствует 41​λ на частоте ~158 МГц, что обеспечивает хороший КСВ и КПД;
• Защита от внешних факторов: IP67 и алюминиевый корпус устойчивы к солёной воде, пыли и механическим воздействиям;
• Совместимость: разъём UHF подходит для большинства VHF‑устройств;
• Экономичность: доступная цена при надёжности и долговечности;
• Простота установки: резьбовое крепление и компактные габариты упрощают монтаж на любых объектах.

Важные замечания

• перед установкой проверьте соответствие частоты вашего передатчика диапазону 156–161 МГц;
• убедитесь в надёжности соединения разъёма UHF и отсутствии окислов на контактах;
• при монтаже соблюдайте вертикальное положение антенны для оптимальной диаграммы направленности;
• избегайте механических повреждений кабеля и разъёма при эксплуатации;
• для максимальной эффективности установите антенну на максимально возможной высоте и вдали от металлических препятствий.
