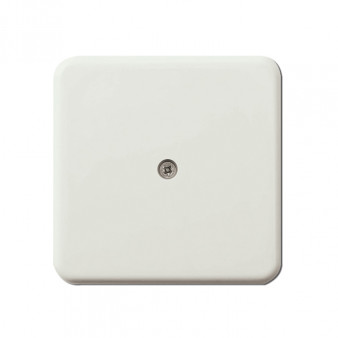

КМ1/2-4 ELTIS Коммутатор для подключения 2 абонентских пультов к разговорной линии абонента

Коммутатор линии КМ1/2‑4

Назначение
Устройство для подключения двух абонентских пультов к единой разговорной линии абонента. Позволяет:

• подключить дополнительную аудиотрубку к уже установленной трубке или видеомонитору;
• обеспечить поступление сигнала вызова на оба устройства при звонке с домофона;
• автоматически переключать звук на устройство со снятой трубкой.

Конструктивные особенности

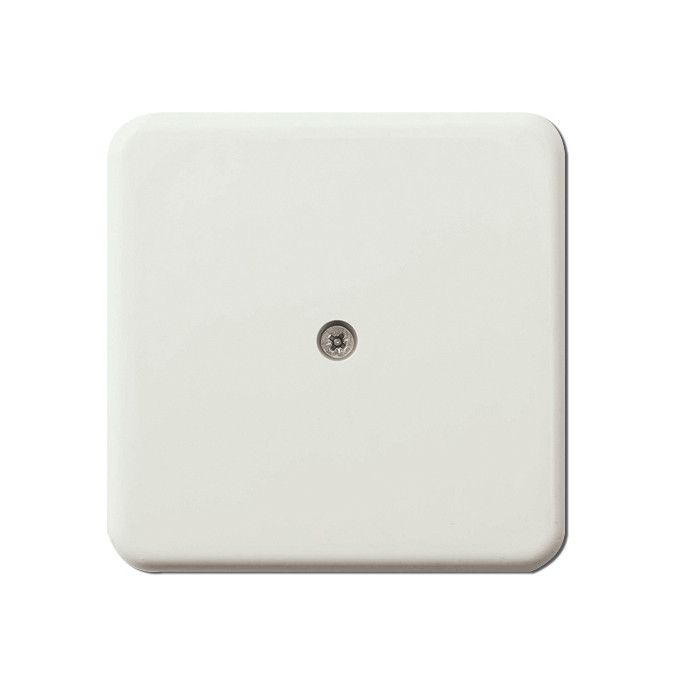

• выполнен в виде телефонной розетки накладного монтажа;
• оснащён клеммной колодкой для удобного подключения;
• не требует дополнительного питания.

Технические характеристики

• Количество входов от разговорных трактов: 1;
• Количество выходов на пульты абонента: 2;
• Диапазон рабочих температур: от –10 °C до +40 °C;
• Относительная влажность (макс.): 90 %;
• Габаритные размеры (макс.): 80 × 80 × 23 мм;
• Масса (макс.): 0,65 кг.

Принцип работы

1. При поступлении вызова с домофона сигнал одновременно направляется на оба подключённых устройства.
2. После снятия трубки на одном из устройств звук автоматически переключается на него.
3. Второе устройство временно отключается от линии до завершения разговора.

Области применения

• многоквартирные домофонные системы;
• офисные и административные здания с централизованными системами связи;
• объекты, где требуется расширение количества абонентских устройств на одной линии.

Преимущества

• простота установки и подключения;
• отсутствие необходимости в дополнительном питании;
• надёжное переключение между устройствами;
• компактный корпус и универсальный дизайн.

Рекомендации по монтажу

• выбрать место для накладного монтажа;
• надёжно закрепить устройство;
• подключить провода к клеммной колодке согласно схеме;
• проверить работоспособность системы после установки.

Важные примечания

• требуется соблюдение условий эксплуатации (температура, влажность);
• необходимо обеспечить надёжный контакт при подключении проводов;
• при обнаружении неисправностей обращаться к специалистам.
